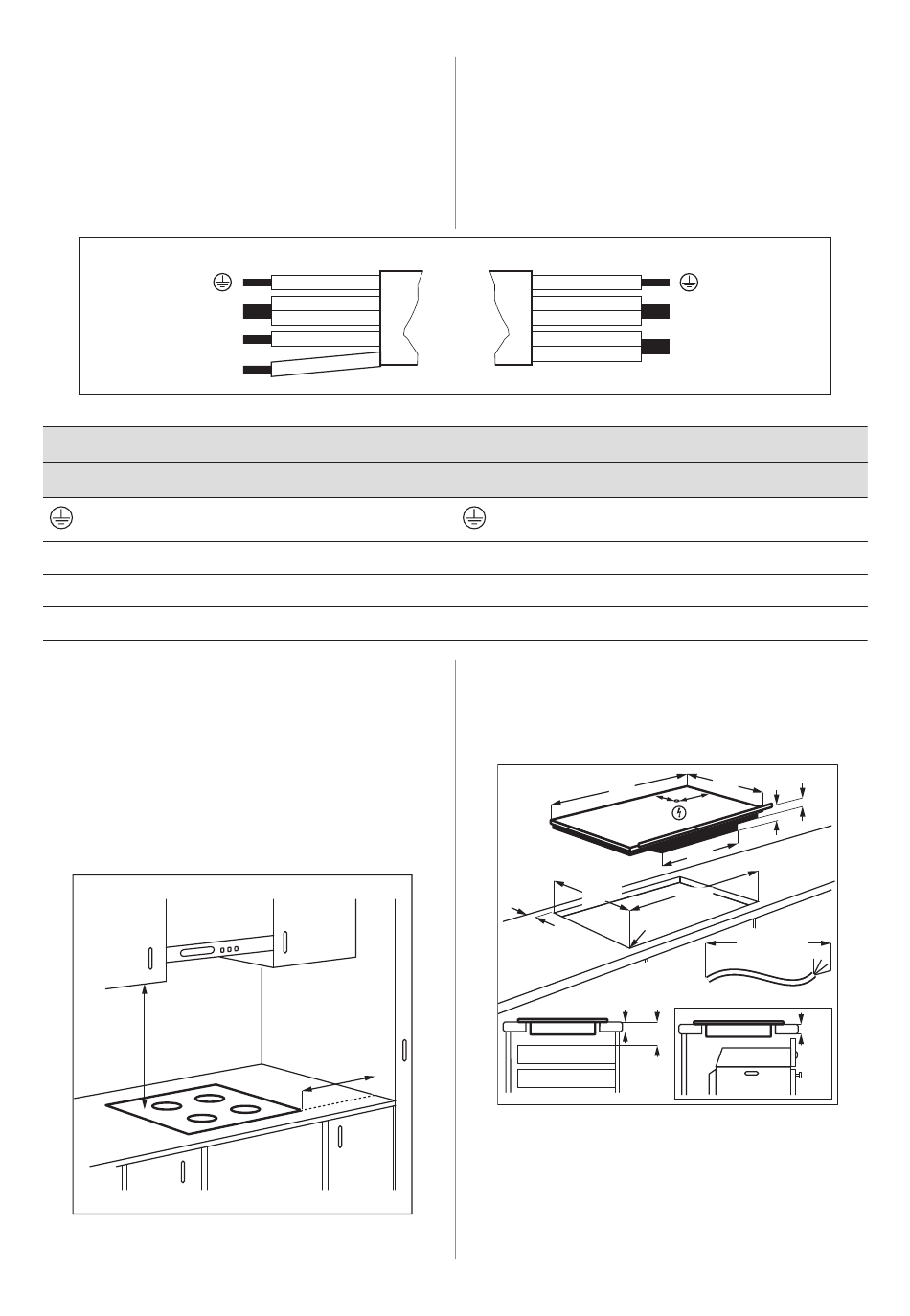

Raccordement monophasé
1. Retirez la gaine d'extrémité du câble des
fils noir et marron.
2. Retirez une partie de l'isolation des
extrémités des câbles marron et noir.
3. Branchez les extrémités des câbles noir
et marron.
N
L1
L2
Raccordement biphasé: 400 V2N~
5 x 1,5 mm² ou 4 x 2,5 mm²
N
L1
L2
3.4 Assemblage
Manipulez l'appareil avec précaution pendant
l'installation pour éviter de plier ou
d'endommager le cadre.
Si vous installez la table de cuisson sous une
hotte, reportez-vous aux instructions
d'installation de la hotte pour connaître la
distance minimale entre les appareils.
min.
500mm
400V2N~
Vert - jaune
Bleu et bleu
Noir
Marron
min.
50mm
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
220-240 V~
Raccordement monophasé: 220 - 240 V~
5 x 1,5 mm² ou 3 x 4 mm²
N
L
Si l'appareil est installé au-dessus d'un tiroir,
la ventilation de la table de cuisson peut
chauffer les éléments rangés dans le tiroir
durant la cuisson.
766
+1
490
min. 50
max R5
min.
12
Consultez le tutoriel vidéo « Comment
installer votre table de cuisson à induction
AEG - Installation du plan de travail » en
tapant le nom complet indiqué dans le
graphique ci-dessous.
N
L
Vert - jaune
Bleu et bleu
Noir et marron
516
25
75
335
46
550
+1
750
min. 1500
min.
min.
28
60
FRANÇAIS
31
