Sonesse 28 WF RTS

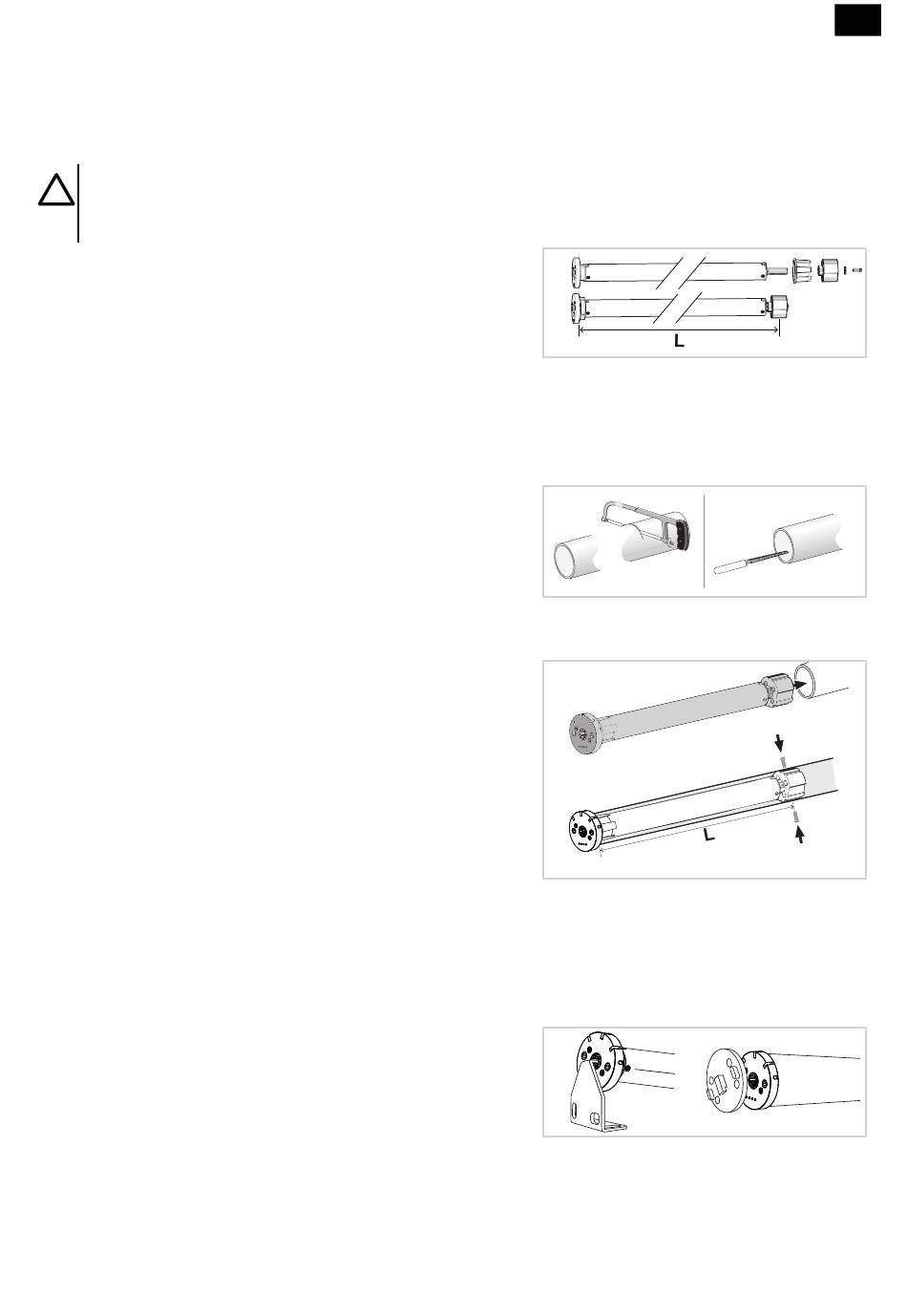

2.1.Montage
2.1.1.Voorbereiding van de motor
OPGELET
Sonesse 28 WF RTS : de binnendiameter van de buis moet 26.6 mm of groter zijn.
1] Monteer de adapter (a) en de meenemer
(b) op de motor.
2] Meet de lengte (L) tussen het eind van de
meenemer en het uiteinde van de
motorkop.
2.1.2.Voorbereiden van de buis
1] Zaag de buis af op de gewenste lengte.
2] Ontbraam de buis en verwijder de
splinters.
2.1.3.De motor / buis assembleren
1] Schuif de motor in de buis. Plaats het wiel
door het wiel uit te lijnen met het
buisprofiel. Plaats de motor halverwege en
schuif daarna de adapter verder over de
motor en plaats deze in de buis. Duw ten
slotte de motor in de buis.
2] Zet indien nodig de buis aan de motor vast
met parkers of stalen klinknagels
naargelang de maat (L).
2.1.4.De buis met motor op de steunen monteren
(a) Standaardsteun.
(b) Motorplaat voor specifieke steun.
©
Copyright
2020 SOMFY ACTIVITES SA. All rights reserved.
1]
2]
1]
2]
1]
2]
(a)
(b)
NL
(a)(b)
5
