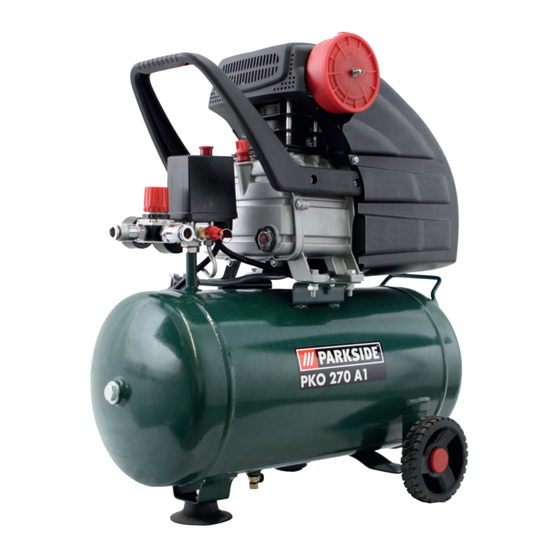

COMPRESSEUR PKO 270 A1
J B
COMPRESSEUR
Instructions d'utilisation et consignes de sécurité
Mode d'emploi d'origine
F A C
KOMPRESSOR
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
IAN 89564
Anleitung_4010361_LB2.indb 1
Anleitung_4010361_LB2.indb 1
R B
COMPRESSOR
Bedienings- en veiligheidsinstructies
Originele handleiding
K
COMPRESSOR
Operation and Safety Notes
Original operating instructions
J
17.01.13 12:46
17.01.13 12:46
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Parkside 89564

Samenvatting van Inhoud voor Parkside 89564

  • Pagina 1 Instructions d‘utilisation et consignes de sécurité Bedienings- en veiligheidsinstructies Mode d’emploi d’origine Originele handleiding F A C KOMPRESSOR COMPRESSOR Bedienungs- und Sicherheitshinweise Operation and Safety Notes Originalbetriebsanleitung Original operating instructions IAN 89564 Anleitung_4010361_LB2.indb 1 Anleitung_4010361_LB2.indb 1 17.01.13 12:46 17.01.13 12:46...
  • Pagina 2 All manuals and user guides at all-guides.com Avant de commencer à lire, dépliez la page comprenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil. Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
  • Pagina 3 All manuals and user guides at all-guides.com - 3 - Anleitung_4010361_LB2.indb 3 Anleitung_4010361_LB2.indb 3 17.01.13 12:46 17.01.13 12:46...
  • Pagina 4 All manuals and user guides at all-guides.com 23 24 25 26 8 26 23 24 23 24 25,26 - 4 - Anleitung_4010361_LB2.indb 4 Anleitung_4010361_LB2.indb 4 17.01.13 12:46 17.01.13 12:46...
  • Pagina 5 All manuals and user guides at all-guides.com - 5 - Anleitung_4010361_LB2.indb 5 Anleitung_4010361_LB2.indb 5 17.01.13 12:47 17.01.13 12:47...

  • Pagina 6: Inhoudsopgave

    All manuals and user guides at all-guides.com FR/BE Sommaire 1. Introduction ..............................8 2. Consignes de sécurité ..........................8 3. Description de l’appareil et volume de livraison ..................10 4. Utilisation conforme à l’affectation ......................1 1 5. Données techniques ...........................1 1 6.
  • Pagina 7 All manuals and user guides at all-guides.com FR/BE Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Attention à la tension électrique ! Attention aux pièces brûlantes ! Avertissement ! L’unité...

  • Pagina 8: Introduction

    All manuals and user guides at all-guides.com FR/BE 1. Introduction N’utilisez pas le compresseur à proximité de fluides ou de gaz combustibles. Danger d’explosion ! Attention ! • Protégez-vous contre les électrocu- Lors de l’utilisation d’appareils, il faut respecter tions certaines mesures de sécurité...
  • Pagina 9 All manuals and user guides at all-guides.com FR/BE • • Tirez la fiche de contact Bruit En cas de non utilisation, avant la mainte- Portez une protection de l’ouïe lors de nance. l’utilisation du compresseur. • • Evitez la mise en marche involontaire Remplacement de la conduite de rac- Assurez-vous que l’interrupteur est éteint cordement...

  • Pagina 10: Description De L'appareil Et Volume De Livraison

    All manuals and user guides at all-guides.com FR/BE 2.3 Consignes de sécurité lors de la pein- ler, procéder immédiatement à tous travaux ture au pistolet d’entretien et de réparation nécessaires et • N’utilisez pas de vernis ni de détergeant aya- prendre les mesures de sécurité...

  • Pagina 11: Volume De Livraison

    All manuals and user guides at all-guides.com FR/BE 23. Rondelle élastique Veillez au fait que nos appareils, conformément 24. Ecrou à leur affectation, n’ont pas été construits, pour 25. Vis être utilisés dans un environnement professionnel, 26. Rondelle industriel ou artisanal. Nous déclinons toute res- ponsabilité...

  • Pagina 12: Montage Et Mise En Service

    All manuals and user guides at all-guides.com FR/BE • Veillez à ce que l’air aspiré soit sec et sans 7.3 Montage du fi ltre à air (15) poussière. Supprimez le bouchon de transport (B) et vissez le • N’installez pas le compresseur dans un end- fi...

  • Pagina 13: Remplacement De La Ligne De Raccordement Réseau

    All manuals and user guides at all-guides.com FR/BE 7.8 Réglage du manocontact (fi gure 1) 9.1 Nettoyage • Le manocontact (2) est réglé à l’usine. Maintenez l’appareil aussi propre et sans Pression d’enclenchement env. 6 bars poussière que possible. Frottez l’appareil avec Pression de mise hors circuit env.
  • Pagina 14 All manuals and user guides at all-guides.com FR/BE 9.3 Soupape de sécurité (fi gure 3) fermeture de l’huile (16) dans l’orifi ce de remplis- La soupape de sécurité est réglée sur la pression sage d’huile (21). maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurité...

  • Pagina 15: Mise Au Rebut Et Recyclage

    All manuals and user guides at all-guides.com FR/BE 10. Mise au rebut et recyclage L’appareil se trouve dans un emballage per- mettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintrodu- it dans le circuit des matières premières.

  • Pagina 16: 1. Origine Possible Des Pannes

    All manuals and user guides at all-guides.com FR/BE 11. Origine possible des pannes Problème Origine Solution Le compresseur ne 1. Tension secteur pas présente. 1. Contrôler le câble, la fi che de con- marche pas. tact, le fusible et la prise de courant. 2.

  • Pagina 17: Déclaration De Conformité

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Kompressor PKO 270 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Pagina 18: Bon De Garantie

    Paris Nord 2 33, rue des Vanesses · BP 59018 Villepinte 95945 Roissy Ch. de Gaulle Cedex  Tel. : +33 1 48 17 00 53 · Fax : +33 1 48 63 27 72 IAN 89564 - 18 - Anleitung_4010361_LB2.indb 18 Anleitung_4010361_LB2.indb 18 17.01.13 12:47...
  • Pagina 19 All manuals and user guides at all-guides.com NL/BE Inhoudsopgave 1. Inleiding ..............................21 2. Veiligheidsaanwijzingen .......................... 21 3. Beschrijving van het gereedschap en leveringsomvang ..............23 4. Reglementair gebruik ..........................24 5. Technische gegevens ..........................24 6. Vóór inbedrijfstelling ..........................24 7. Montage en inbedrijfstelling ........................25 8.
  • Pagina 20 All manuals and user guides at all-guides.com NL/BE Waarschuwing - Handleiding lezen om het letselrisico te verminderen Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Waarschuwing voor elektrische spanning Waarschuwing voor warme onderdelen Waarschuwing! De unit wordt op afstand bestuurd en mag zonder waarschuwing starten LET OP! Voor de eerste ingebruikneming oliepeil controleren en oliesluitdop vervangen! - 20 -...

  • Pagina 21: Inleiding

    All manuals and user guides at all-guides.com NL/BE • 1. Inleiding Bescherm u tegen elektrische schok Vermijd lichamelijk contact met geaarde on- derdelen, b.v. buizen, radiatoren, fornuizen, Van harte gefeliciteerd met de aankoop van uw koelkasten. nieuw toestel. • Hou kinderen weg! U hebt gekozen voor een hoogwaardig product.
  • Pagina 22 All manuals and user guides at all-guides.com NL/BE • • Verlengkabel in open lucht Vervangen van de aansluitkabel Gebruik in open lucht enkel verlengkabels die Wordt de aansluitkabel beschadigd, dient die daarvoor zijn goedgekeurd en overeenkoms- door de fabrikant of door een elektrovakman tig gekenmerkt.

  • Pagina 23: Gebruik Van Drukvaten

    All manuals and user guides at all-guides.com NL/BE 2.3 Veiligheidsvoorschriften voor het 2.4 Gebruik van drukvaten • verfspuiten Wie een drukvat gebruikt is gehouden die in • Geen lakken of oplosmiddelen met een een behoorlijke staat te houden, naar beho- vlampunt van minder dan 55°...

  • Pagina 24: Reglementair Gebruik

    All manuals and user guides at all-guides.com NL/BE 17. AAN/UIT-schakelaar dingen van welke aard dan ook is de gebruiker/ 18. Oliekijkglas bediener, niet de fabrikant, aansprakelijk. 19. Veiligheidsklep 20. Snelkoppeling (ongeregelde perslucht) Wij wijzen erop dat onze gereedschappen overe- 21. Olievulopening enkomstig hun bestemming niet geconstrueerd 22.

  • Pagina 25: Montage En Inbedrijfstelling

    All manuals and user guides at all-guides.com NL/BE den. 7.3 Montage van de luchtfi lter (15) • Ervoor zorgen dat de aanzuiglucht droog en Verwijder de transportstop (B) en draai de luchtfi l- stofvrij is. ter (15) op het toestel vast. (fi g. 7, 8) •...

  • Pagina 26: Vervangen Van De Netaansluitkabel

    All manuals and user guides at all-guides.com NL/BE 7.9 Montage van de persluchtslang 9.1 Reiniging • (fi g. 1,3) Hou het toestel zo veel mogelijk vrij van stof Voor werkzaamheden op een grote afstand van en vuil. Wrijf het toestel met een schone doek de compressor kan de persluchtslang (14) worden af of blaas het met perslucht bij lage druk gebruikt.

  • Pagina 27: Opbergen Let Op

    All manuals and user guides at all-guides.com NL/BE 9.3 Veiligheidsklep (fi g. 3) 9.6 Schoonmaken van de aanzuigfi lter De veiligheidsklep (19) is afgesteld op de maxi- (fi g. 3, 12, 13) maal toegestane druk van het drukvat. Het is niet De aanzuigfi...

  • Pagina 28: Verwijdering En Recyclage

    All manuals and user guides at all-guides.com NL/BE 10. Verwijdering en recyclage Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v.

  • Pagina 29: 1. Mogelijke Uitvaloorzaken

    All manuals and user guides at all-guides.com NL/BE 11. Mogelijke uitvaloorzaken Probleem Oorzaak Oplossing De compressor 1. Netspanning ontbreekt. 1. Kabel, netstekker, zekering en stop- draait niet. contact controleren. 2. Netspanning te laag. 2. Te lange verlengkabel vermijden. Verlengkabel met een voldoende aderdoorsnede gebruiken.

  • Pagina 30: Verklaring Van Overeenstemming

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Kompressor PKO 270 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Pagina 31: Garantiebewijs

    Te dien einde stuurt u het apparaat aan ons serviceadres op. Service Einhell Voor de Blanken 21 NL-7963RP Ruinen Tel. nederlandstalig: (+32) (0)78 053010 · Tel. francophone: (+32) (0)78 052001 Fax: (+32) (0)78 054014 · E-mail: service@einhell.be IAN 89564 - 31 - Anleitung_4010361_LB2.indb 31 Anleitung_4010361_LB2.indb 31 17.01.13 12:47 17.01.13 12:47...
  • Pagina 32 All manuals and user guides at all-guides.com DE/AT/CH Inhaltsverzeichnis 1. Einleitung ..............................34 2. Sicherheitshinweise ..........................34 3. Gerätebeschreibung und Lieferumfang ....................36 4. Bestimmungsgemäße Verwendung ......................37 5. Technische Daten ............................37 6. Vor Inbetriebnahme ..........................37 7. Montage und Inbetriebnahme .........................38 8. Austausch der Netzanschlussleitung .......................39 9.
  • Pagina 33 All manuals and user guides at all-guides.com DE/AT/CH Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Warnung vor elektrischer Spannung Warnung vor heißen Teilen Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austauschen! - 33 - Anleitung_4010361_LB2.indb 33...

  • Pagina 34: Einleitung

    All manuals and user guides at all-guides.com DE/AT/CH 1. Einleitung oder Gasen. Explosionsgefahr! • Schützen Sie sich vor elektrischem Schlag Herzlichen Glückwunsch zum Kauf Ihres neuen Vermeiden Sie Körperberührung mit geerdten Gerätes. Teilen, zum Beispiel Rohren, Heizkörpern, Sie haben sich damit für ein hochwertiges Produkt Herden, Kühlschränken.
  • Pagina 35 All manuals and user guides at all-guides.com DE/AT/CH • • Verlängerungskabel im Freien Austausch der Anschlussleitung Verwenden Sie im Freien nur dafür zugelas- Wenn die Anschlussleitung beschädigt wird, sene und entsprechend gekennzeichnete muss sie vom Hersteller oder einer Elektro- Verlängerungskabel. fachkraft ersetzt werden, um Gefährdungen •...

  • Pagina 36: Gerätebeschreibung Und Lieferumfang

    All manuals and user guides at all-guides.com DE/AT/CH sichtsmasken) erforderlich. Beachten Sie auch Betrieb auf Rost und Beschädigungen. Der die von den Herstellern solcher Stoffe ge- Kompressor darf nicht mit einem beschädig- machten Angaben über Schutzmaßnahmen. ten oder rostigen Druckbehälter betrieben •...

  • Pagina 37: Bestimmungsgemäße Verwendung

    All manuals and user guides at all-guides.com DE/AT/CH 5. Technische Daten 3.2 Lieferumfang • Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung. Netzanschluss: ........230 V ~ 50 Hz • Entfernen Sie das Verpackungsmaterial sowie Motorleistung kW: ........1,8 kW Verpackungs-/ und Transportsicherungen Betriebsart ............

  • Pagina 38: Montage Und Inbetriebnahme

    All manuals and user guides at all-guides.com DE/AT/CH • Vor Inbetriebnahme muss der Ölstand in der 7.5 Netzanschluss • Kompressorpumpe kontrolliert werden (siehe Der Kompressor ist mit einer Netzleitung mit 9.4). Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 230V ~ 50 Hz, welche mit 16 A abgesichert ist, ange- schlossen werden.

  • Pagina 39: Austausch Der Netzanschlussleitung

    All manuals and user guides at all-guides.com DE/AT/CH 8. Austausch der 9.2 Wartung des Druckbehälters (Bild 1) Achtung! Für dauerhafte Haltbarkeit des Druck- Netzanschlussleitung behälters (7) ist nach jedem Betrieb das Kon- denswasser durch Öffnen der Ablassschraube (9) Wenn die Netzanschlussleitung dieses Gerätes abzulassen.

  • Pagina 40: Lagerung Achtung

    All manuals and user guides at all-guides.com DE/AT/CH 9.5 Ölwechsel (Bild 1,10, 11) 9.7 Lagerung Schalten Sie den Motor ab und ziehen Sie den Achtung! Netzstecker aus der Steckdose. Nachdem Sie Ziehen Sie den Netzstecker, entlüften den eventuell vorhandenen Luftdruck abgelassen Sie das Gerät und alle angeschlossenen haben, können Sie die Öl-Ablassschraube (12) Druckluftwerkzeuge.
  • Pagina 41 All manuals and user guides at all-guides.com DE/AT/CH Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Um- setzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

  • Pagina 42: 1. Mögliche Ausfallursachen

    All manuals and user guides at all-guides.com DE/AT/CH 11. Mögliche Ausfallursachen Problem Ursache Lösung Kompressor läuft 1. Netzspannung nicht vorhanden. 1. Kabel, Netzstecker, Sicherung und nicht. Steckdose überprüfen. 2. Netzspannung zu niedrig. 2. Zu lange Verlängerungskabel ver- meiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.

  • Pagina 43: Konformitätserklärung

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Kompressor PKO 270 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Pagina 44: Garantieurkunde

    Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. IAN 89564 - 44 - Anleitung_4010361_LB2.indb 44 Anleitung_4010361_LB2.indb 44...
  • Pagina 45 All manuals and user guides at all-guides.com Table of contents 1. Introduction ..............................47 2. Safety regulations .............................47 3. Layout and items supplied ........................49 4. Proper use ..............................50 5. Technical data ............................50 6. Before starting the equipment ........................50 7. Assembly and starting ..........................51 8.
  • Pagina 46 All manuals and user guides at all-guides.com Caution - Read the operating instructions to reduce the risk of inquiry Wear ear-muffs. The impact of noise can cause damage to hearing. Beware of electrical voltage! Beware of hot parts! Warning! The equipment is remote-controlled and may start-up without warning. Caution! Before using for the fi...

  • Pagina 47: Introduction

    All manuals and user guides at all-guides.com • 1. Introduction Keep children away! Do not allow other persons to touch the com- pressor or cable, keep them away from your Congratulations on your new purchase. work area. You have decided in favor of a high-quality pro- •...
  • Pagina 48 All manuals and user guides at all-guides.com maged parts to ensure that they are in good 2.2 Safety instructions for working with working order. Check that the moving parts compressed air and blasting guns • are working correctly, that they do not jam, The compressor pump and lines can become and that no parts are damaged.

  • Pagina 49: Operating Pressure Vessels

    All manuals and user guides at all-guides.com spraying and drying. Do not spray against the 13. Compressor pump wind. Always adhere to the regulations of the 14. Compressed air hose local police authority when spraying combus- 15. Air fi lter tible or hazardous materials.

  • Pagina 50: Proper Use

    All manuals and user guides at all-guides.com 4. Proper use 6. Before starting the equipment The compressor is designed to generate com- pressed air for compressed-air driven tools which Before you connect the equipment to the mains can be driven with an air volume of up to approx. supply make sure that the data on the rating plate 270 l/min (e.g.

  • Pagina 51: Assembly And Starting

    All manuals and user guides at all-guides.com 7. Assembly and starting 7.6 ON/OFF switch (Fig. 2) Pull the ON/OFF switch (17) upwards to switch on the compressor. To switch off the compressor, Important! press the ON/OFF switch down. Remove the transportation braces (bet- ween the compressor pump and clad- 7.7 Setting the pressure (Fig.

  • Pagina 52: Cleaning, Maintenance, Ordering Of Spare Parts And Storage

    All manuals and user guides at all-guides.com 9. Cleaning, maintenance, screw again (turn it clockwise). Check the pressure vessel for signs of rust and damage each time ordering of spare parts and before using. Do not use the compressor with a storage damaged or rusty pressure vessel.

  • Pagina 53: Releasing Excess Pressure

    All manuals and user guides at all-guides.com Dispose of the old oil at a drop-off point 9.7.1 Releasing excess pressure for old oil. Release the excess pressure by switching off the To fi ll in the correct quantity of oil, make sure that compressor and using the compressed air which the compressor stands on an even surface.
  • Pagina 54 All manuals and user guides at all-guides.com For EU countries only Never place any electric power tools in your household refuse. To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and its implementation in national laws, old elec- tric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g.

  • Pagina 55: 1. Possible Causes Of Failure

    All manuals and user guides at all-guides.com 11. Possible causes of failure Problem Cause Solution The compressor 1. No supply voltage. 1. Check the supply voltage, the pow- does not start. er plug and the socket-outlet. 2. Insuffi cient supply voltage. 2.

  • Pagina 56: Declaration Of Conformity

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Kompressor PKO 270 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Pagina 57: Warranty Certifi Cate

    Of course, we are also happy offer a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address. IAN 89564 - 57 - Anleitung_4010361_LB2.indb 57 Anleitung_4010361_LB2.indb 57...
