Montage van de
schoorsteenafschermstukken
VERWONDINGSGEVAAR
De binnenzijden van de schoorsteen-
afschermstukken kunnen scherpe randen hebben.
Wij raden u aan bij de montage werkhandschoenen
te dragen.
1
De schoorsteenafschermstukken losmaken.
Daartoe het plakband verwijderen.
2
De beschermfolie van beide
schoorsteenafschermstukken trekken.
3
De schoorsteenafschermstukken in elkaar
schuiven.
Opmerking: Voorkom krassen bij het
ineenschuiven, bijv. door de montagesjabloon over
de rand van het buitenste schoorsteenafschermstuk
te leggen!
•
Let op de positie van de sleuven in de
schoorsteenafscherming!
–
Gebruik met afvoerlucht: sleuven van het
binnenste schoorsteenafschermstuk wijzen
naar onderen.
–
Gebruik met circulatielucht: sleuven van het
binnenste schoorsteenafschermstuk wijzen
naar boven.
66
All manuals and user guides at all-guides.com
4
5

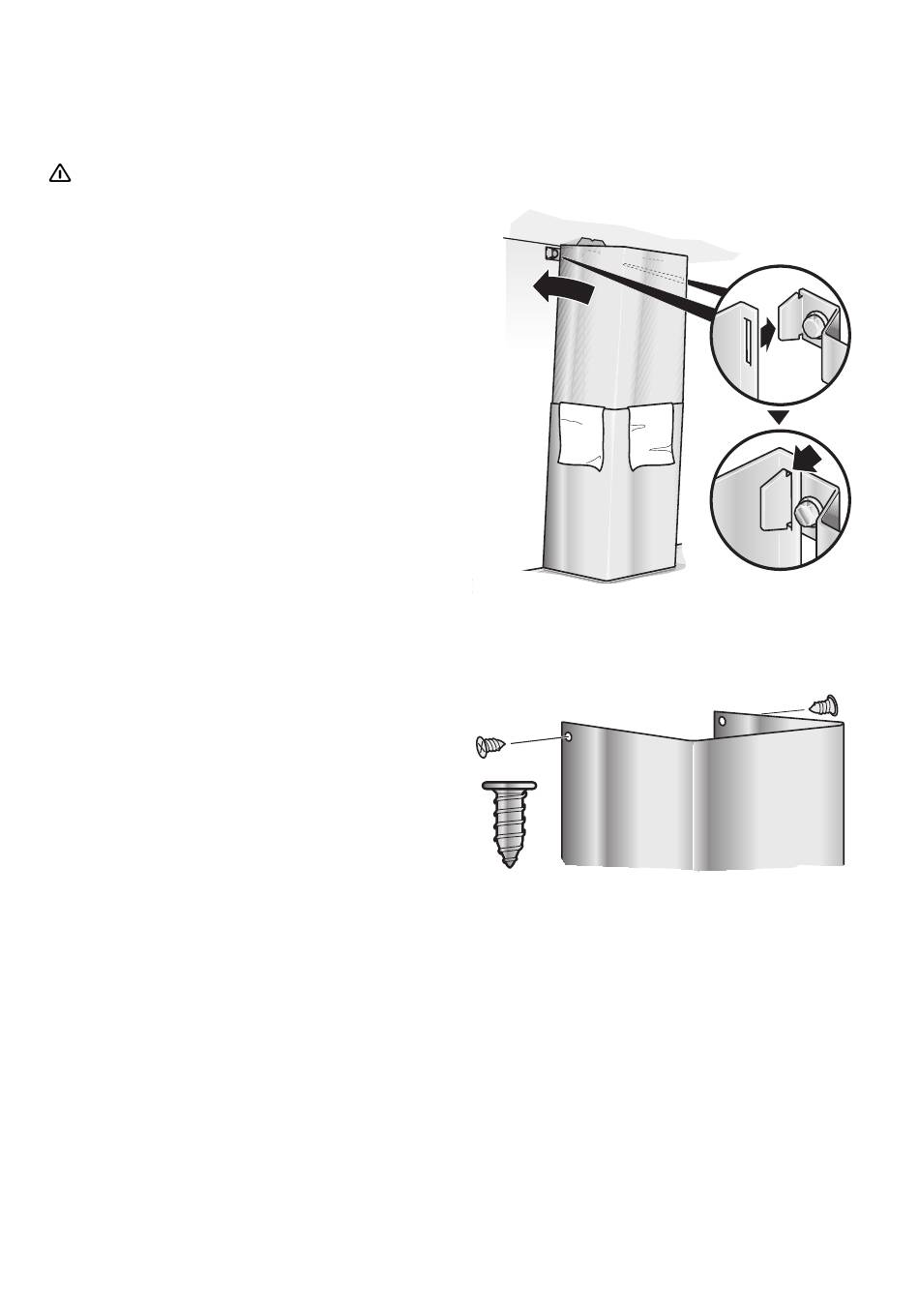

Schoorsteenafschermstukken op de afzuigkap
plaatsen. Het binnenste
schoorsteenafschermstuk omhoog schuiven en
links en rechts aan de bevestigingshoek
hangen.
Het binnenste schoorsteenafschermstuk aan de
zijkant met 2 schroeven bevestigen op de
bevestigingshoek.
