All manuals and user guides at all-guides.com

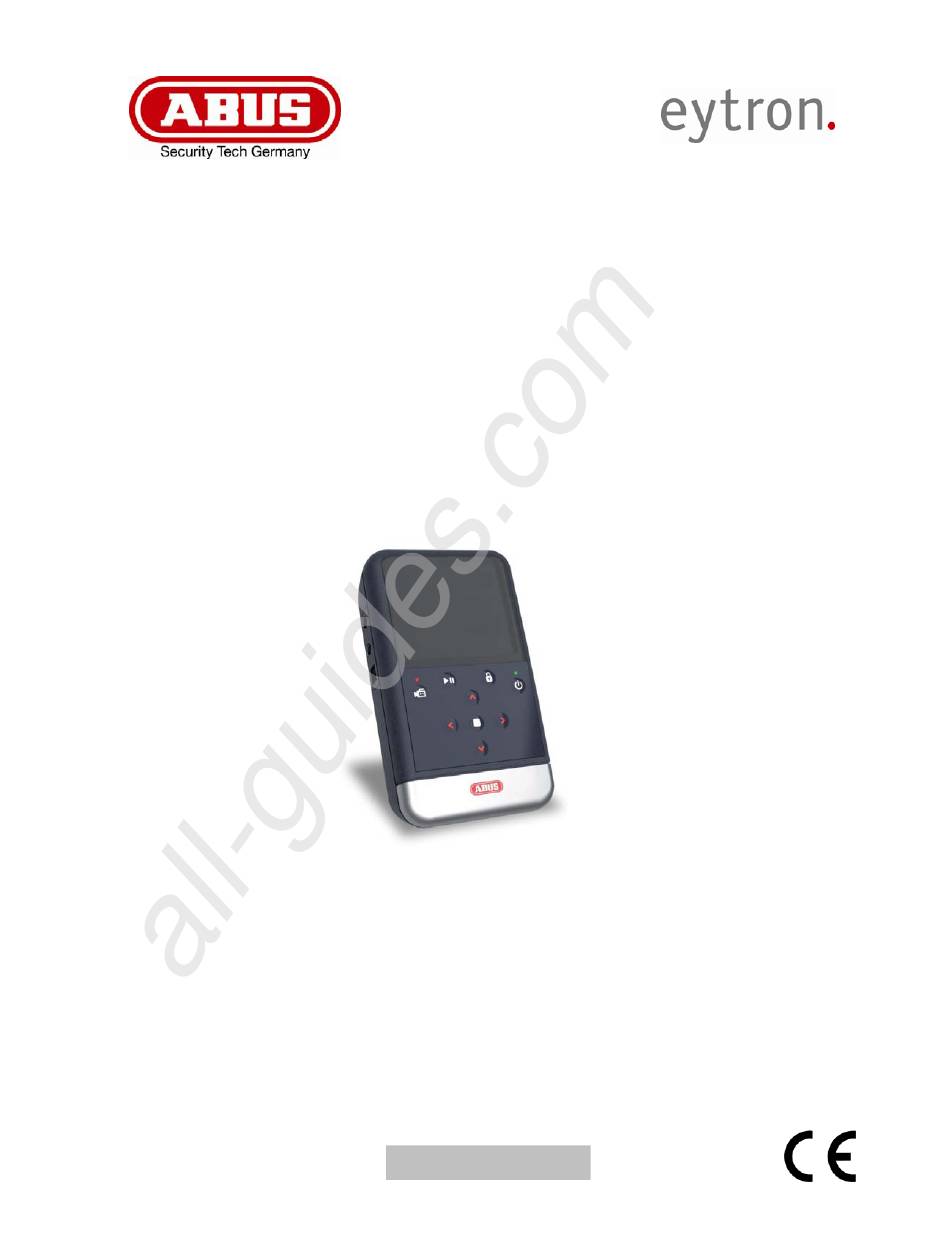

Eytron Portabler
Mini-Digitalrekorder Ecoline
Benutzerhandbuch
User Guide ..................................... 20
Guide de l'utilisateu ........................ 39
Handleiding .................................... 58
Brugervejledning ............................ 77
TV8510
Version: 1.0, 09/2008
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Abus eytron TV8510

Samenvatting van Inhoud voor Abus eytron TV8510

  • Pagina 1 All manuals and user guides at all-guides.com Eytron Portabler Mini-Digitalrekorder Ecoline Benutzerhandbuch User Guide ........20 Guide de l’utilisateu ......39 Handleiding ........58 Brugervejledning ......77 TV8510 Version: 1.0, 09/2008...

  • Pagina 2: Inhoudsopgave

    All manuals and user guides at all-guides.com Inhalt 1. Vorwort ..........................3 2. Sicherheitshinweise ....................... 4 3. Lieferumfang........................5 4. Merkmale ......................... 6 5. Installationsbeispiel ....................... 6 6. Beschreibung der Tasten....................7 7. Bedienung ........................8 7.1. Rekorder anschalten ....................8 7.2.

  • Pagina 3: Vorwort

    © ABUS Security-Center, September 2008 Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet wird, dass er dadurch entstanden ist.

  • Pagina 4: Sicherheitshinweise

    All manuals and user guides at all-guides.com 2. Sicherheitshinweise Der Kontakt des Eytron Portablen Mini-Digitalrekorders Ecoline nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. in Kellerräumen u. ä. ist unbedingt zu vermeiden. Eine andere Verwendung als die beschriebene kann zur Beschädigung dieses Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z.B.

  • Pagina 5: Lieferumfang

    All manuals and user guides at all-guides.com 3. Lieferumfang Eytron Portabler Mini-Digitalrekorder Ecoline Netzteil Videoeingang-Kabel Videoausgang-Kabel Alarm-Kabel Installationsanleitung Ledertasche...

  • Pagina 6: Merkmale

    All manuals and user guides at all-guides.com 4. Merkmale • Sofortiges Auswerten der Daten am eingebauten LCD • Nutzt MPEG4-Datenkompression (ASF Dateiformat) • Alarm-, Bewegungsgesteuerte- oder Daueraufnahme • SDHC-Karten kompatibel • Batteriebetrieb möglich • Mehrsprachiges Bildschirmmenü 5. Installationsbeispiel Sie können den Mini-Digitalrekorder mit Batterien oder über das mitgelieferte Netzteil mit Strom versorgen.

  • Pagina 7: Beschreibung Der Tasten

    All manuals and user guides at all-guides.com 6. Beschreibung der Tasten Vorderansicht Seitenansicht Rec/ Exit/ Stop Leuchtet die LED rot, befindet sich der Rekorder im Aufnahmemodus Video Out Videoausgang Alarm (Trigger In) Alarmeingang für externe Geräte Power Input Hier können Sie das mitgelieferte 5V DC Netzteil anschließen. Menü: Bestätigen oder Untermenü...

  • Pagina 8: Bedienung

    Sprache ein. Zur Aufzeichnung können Sie sowohl SD wie auch SDHC-Karten verwenden, z.B: TV8961 4 GB oder TV8962 8 GB SDHC-Karten aus dem Hause ABUS Security-Center. Wird das Symbol angezeigt, wurde die SD-Karte vom Rekorder richtig erkannt und arbeitet normal.

  • Pagina 9: Liveansicht

    All manuals and user guides at all-guides.com 7.2. Liveansicht Nach dem Starten des Rekorders wird automatisch die Liveansicht dargestellt. Zeigt das aktuelle Datum und Uhrzeit an. Zeigt an ob die Tastensperre aktiviert / deaktiviert ist. Zeigt an ob eine externe Kamera als Videoquelle angeschlossen ist. Zeigt die Aufnahmeeinstellungen an: Zeigt die eingestellte Aufnahmeauflösung an Zeigt die eingestellte Aufnahmequalität an...

  • Pagina 10: Aufnahme

    All manuals and user guides at all-guides.com 7.3. Aufnahme Es stehen 3 verschiedene Aufnahmetypen zur Auswahl: 1) Manuelle Aufnahme: Drücken Sie in der Liveansicht die Aufnahmetaste um eine manuelle Aufzeichnung zu starten. 2) Bewegungserkennung: Sobald der Rekorder Bewegung erkennt, startet die Aufzeichnung. Mit der Taste können Sie die Aufnahme jederzeit abbrechen.

  • Pagina 11: Wiedergabe

    All manuals and user guides at all-guides.com 7.4. Wiedergabe Sie können zwischen der normalen Wiedergabe und dem Suchmenü wählen. 1) Normale Wiedergabe Drücken Sie in der Liveansicht die Wiedergabe/Pause Taste um die letzte Aufzeichnung sofort wiederzugeben. Normale Wiedergabegeschwindigkeit. Bitte betätigen Sie dafür die Taste.
  • Pagina 12 All manuals and user guides at all-guides.com 2) Suchen und Wiedergabe Um in das Suchmenü zu gelangen, öffnen Sie das Hauptmenü und wählen den Menüpunkt SUCHEN&WIEDERGABE aus. Die Dateiansicht zeigt das Datum der Aufnahme und die Anzahl der zur Aufnahme dazugehörigen Dateien an.

  • Pagina 13: Systemeinstellungen

    All manuals and user guides at all-guides.com 8. Systemeinstellungen 8.1 Hauptmenü HAUPTMENÜ SUCHEN&WIEDERGABE > DATUM/ZEIT SETUP > SENSOR EINSTELLEN > MANUELLE AUFNAHME > AUFNAHME SETUP > KARTEN OPTIONEN > SYSTEM STATUS > START SETUP > WERKSEINSTELLUNG > Menüebenen Anzeige Das Hauptmenü besteht aus bis zu 3 Ebenen: Erste Menüebene (Hauptmenü) Zweite Menüebene Dritte Menüebene...

  • Pagina 14: Bewegungserkennung Menü

    All manuals and user guides at all-guides.com 8.3 Bewegungserkennung Menü 8.3.1 Sensorbereich SENSORBEREICH MODUS ZELLE EDIT MODUS : PLAY Der Sensorbereich ist ein Feld mit 16 x 12 Zellen. Zellen, die Bewegung erkennen sollen, sind rot markiert. Navigieren Sie mit den Cursor mit den Tasten.

  • Pagina 15: Manuelle Aufnahmen

    All manuals and user guides at all-guides.com 8.4 Manuelle Aufnahmen MAN. AUFNAHME VIDEOGRÖSSE : 640 x 480 BILDRATE : 12 FPS QUALITÄT : MITTEL Eine manuelle Aufzeichnung können Sie durch Betätigen der Taste starten. - Video Size / Frame Rate: Hier können Sie die Auflösung und die Bildrate der manuellen Aufnahme einstellen.

  • Pagina 16: Alarmaufnahme

    All manuals and user guides at all-guides.com 8.5.1 Alarmaufnahme ALARMAUFNAHME VIDEOGRÖSSE : 640 x 480 BILDRATE : 12 FPS QUALITÄT : MITTEL DAUER : 10 ALARMEING. : N. O. VIDEOGRÖSSE Hier können Sie die Aufnahmeauflösung einstellen: 320 x 240 (max. 30 Bilder / Sekunde) 640 x 480 (max.

  • Pagina 17: Karten Optionen

    All manuals and user guides at all-guides.com 8.6 Karten Optionen KARTEN EINST. GESAMTSP. : 3827 MB VERFÜGBAR : 2485 MB MAX DATEIGR. : 3 MB KARTE VOLL : RING FORMATIEREN > 1 GESAMTSP. Zeigt die Gesamtkapazität der eingelegten SD-Karte an. 2 VERFÜGBAR Zeigt den verfügbaren Speicher der eingelegten SD-Karte 3 MAX DATEIGR.

  • Pagina 18: Start Setup

    All manuals and user guides at all-guides.com 8.8 Start Setup START SETUP SPRACHE : DEUTSCH PAL / NTSC : PAL SPRACHE Hier können Sie die gewünschte Sprache auswählen. PAL / NTSC Hier wird der Videostandard für den Videoausgang angezeigt (PAL). 8.9 Werkseinstellungen WERKSEINSTELLUNG WERKSEINST.

  • Pagina 19: Technische Daten

    All manuals and user guides at all-guides.com 9. Technische Daten Modell TV8510 Eytron Ecoline Portabler Mini DVR Video System Kompression MPEG4, ASF Dateiformat Video 320 x 480 @ 30 Bilder / Sekunde Video 640 x 480 @ 12 Bilder / Sekunde Aufnahmequalität Niedrig / Mittel / Hoch Bewegungssensor...
  • Pagina 20 All manuals and user guides at all-guides.com Eytron portable mini digital recorder Ecoline User manual TV8510 Version: 1.0, 09/2008...
  • Pagina 21 All manuals and user guides at all-guides.com Contents 1. Preface........................... 22 2. Precautions ........................23 3. Scope of delivery......................24 4. Features......................... 25 5. Installation Example ..................... 25 6. Description of the buttons ................... 26 7. Operation........................27 7.1. Turn on the recorder....................27 7.2.

  • Pagina 22: Preface

    Every effort has been made to ensure that the contents of this manual are correct. However, neither the authors nor ABUS Security-Center accept any liability for loss or damage caused or alleged to be caused directly or indirectly by this manual. The contents...

  • Pagina 23: Precautions

    All manuals and user guides at all-guides.com 2. Precautions The Eytron portable mini digital recorder Ecoline and connected components must be kept free of moisture (cellars and similar surroundings are to be strictly avoided). Use of this product for other than the described purpose may lead to damage of the product. Other hazards such as short-circuiting, fire, electric shock, etc., are also possible.

  • Pagina 24: Scope Of Delivery

    All manuals and user guides at all-guides.com 3. Scope of delivery Eytron portable mini digital recorder Ecoline Power supply unit Video IN cable Video OUT cable Trigger-In cable Manual Leather Case...

  • Pagina 25: Features

    All manuals and user guides at all-guides.com 4. Features • Immediate analysis of recorded footage using built-in LCD • MPEG4 file compression (ASF data format) • Alarm, motion detection and continuous recording • SDHC-card compatible • Multilingual OSD-Menu • Battery operation possible 5.

  • Pagina 26: Description Of The Buttons

    All manuals and user guides at all-guides.com 6. Description of the buttons Rec/ Exit/ Stop LED red, DVR is recording Video Out Video output Alarm (Trigger In) Alarm Input for external devices Power Input Power supply 5V DC / 1 A Menu: Confirm or open sub menu Menu Button Live view: Open main menu...

  • Pagina 27: Operation

    POWER ON SETUP. Here you can change the language of the menu. For the recording you can use SD as well as SDHC-Cards, e.g.: TV8961 4 GB or TV8962 8 GB SDHC-Cards by ABUS Security-Center. If the symbol is showed, the SD-Card has been recognized correctly and the recorder is ready.

  • Pagina 28: Live Display

    All manuals and user guides at all-guides.com 7.2. Live display Shows the current date and time. Shows if Key lock is activated. Shows if a camera is connected Shows the recording setup: Shows the recording resolution Shows the recording quality Shows the status of the SD-Card: SD-Card has been removed or SD-Card cannot be recognized.

  • Pagina 29: Recording

    All manuals and user guides at all-guides.com 7.3. Recording There are three different ways to start recording: 1) Manual recording: Press the button during the live view to start a manual record. 2) Motion detection: As soon as the recorder detects motion, the DVR starts recording. Therefore motion detection has to be setup in the recorder.

  • Pagina 30: Playback

    All manuals and user guides at all-guides.com 7.4. Playback To start playback you can decide between two different modi. 1) Normal playback During live view press the playback/pause button to start normal playback. Normal playback speed During the normal playback press the button to rewind or fast forward.
  • Pagina 31 All manuals and user guides at all-guides.com 2) Event list In order to open the search menu open the main menu and select the menu item SEARCH & PLAY. The file view shows the date of recording and the number of files belonging to the recording.

  • Pagina 32: System Settings

    All manuals and user guides at all-guides.com 8. System settings 8.1. Main menu MAIN MENU SEARCH AND & PLAY > SET DATE / TIME > SET MOTION DETECT > MANUAL RECORD > RECORD SETUP > SD CARD OPTIONS > SYSTEM STATUS >...

  • Pagina 33: Motion Setup

    All manuals and user guides at all-guides.com 8.3 Motion setup 8.3.1 SET MD AREA                                                               MD AREA   ...

  • Pagina 34: Manual Record

    All manuals and user guides at all-guides.com 8.4 Manual record MAN. RECORD VIDEO SIZE : 640 x 480 FRAME RATE : 12 FPS QUALITY : MEDIUM You can start a manual recording by pressing the button. - VIDEO SIZE / FRAME RATE: Here you can change the video size and frame rate for the manual recording.

  • Pagina 35: Alarm Record

    All manuals and user guides at all-guides.com 8.5.1 Alarm record ALARM RECORD VIDEO SIZE : 640 x 480 FRAME RATE : 12 FPS QUALITY : MEDIUM DURATION : 10 ALARM INPUT : N. O. VIDEO SIZE Here you can change the recording resolution: 320 x 240 (max.

  • Pagina 36: Sd Card Options

    All manuals and user guides at all-guides.com 8.6 SD Card options SD CARD OPTIONS DISK TOTAL : 3827 MB DISK REMAIN : 2485 MB MAX FILE SIZE : 3 MB CARD FULL : STOP FORMAT > 1 DISK TOTAL Shows the total capacity of the inserted SD-Card. 2 DISK REMAIN Shows the remaining capacity of the inserted SD-Card.

  • Pagina 37: Power On Setup

    All manuals and user guides at all-guides.com 8.8 Power on setup POWER ON SETUP LANGUAGE : DEUTSCH COMPOSITE : PAL LANGUAGE Here you can set the OSD menu language. COMPOSITE Here the video standard for the video output is shown. 8.9 Factory settings FACTORY DEFAULT RECALL DEFAULT NOW?

  • Pagina 38: Specifications

    All manuals and user guides at all-guides.com 9. Specifications Model TV8510 Eytron Portable Mini DVR Ecoline Video system Compression MPEG4, ASF file format Video Recording 320 x 480 @ 30 fps Resolution 640 x 480 @ 12 fps Recording quality LOW / MEDIUM / HIGH Motion Detection 16 x 12 fields...
  • Pagina 39 All manuals and user guides at all-guides.com Mini-enregistreur portable Eytron Ecoline Manuel utilisateur TV8510 Version : 1.0, 09/2008...
  • Pagina 40 All manuals and user guides at all-guides.com Table des matières 1. Avant-propos ........................ 41 2. Remarques relatives à la sécurité................42 3. Contenu ......................... 43 4. Caractéristiques ......................44 5. Exemple d’installation....................44 6. Description des touches ....................45 7. Utilisation ........................46 7.1.

  • Pagina 41: Avant-Propos

    Tout a été mis en oeuvre pour garantir l’exactitude du contenu de ce mode d’emploi. Toutefois, ni l’auteur de ce manuel, ni ABUS Security-Center ne peuvent être tenus responsables en cas de perte ou de dommage provoqués ou prétendus avoir été...

  • Pagina 42: Remarques Relatives À La Sécurité

    All manuals and user guides at all-guides.com 2. Remarques relatives à la sécurité Il est impératif de ne pas mettre en contact le mini-enregistreur portable Eytron Ecoline, ainsi que les composants qui y sont reliés, avec des sources d’humidité, par exemple, dans des caves.

  • Pagina 43: Contenu

    All manuals and user guides at all-guides.com 3. Contenu Mini-enregistreur portable Eytron Ecoline Bloc d’alimentation Câble d’entrée vidéo Câble de sortie vidéo Câble de l’alarme Manuel d’installation Pochette en cuir...

  • Pagina 44: Caractéristiques

    All manuals and user guides at all-guides.com 4. Caractéristiques • Analyse immédiate des données sur l’écran LCD intégré • Compression des données MPEG4 (format de fichier ASF) • Enregistrement de l’alarme, enregistrement des mouvements ou enregistrement continu • Compatible avec les cartes SDHC •...

  • Pagina 45: Description Des Touches

    All manuals and user guides at all-guides.com 6. Description des touches Rec/ Exit/ Stop Si la LED est rouge, l’enregistreur est en mode enregistrement. Video Out Sortie vidéo Alarm (Trigger In) Entrée alarme pour appareils externes Power Input Vous pouvez brancher ici le bloc d’alimentation CC 5 V fourni. Menu : permet de confirmer ou d’ouvrir le sous-menu.

  • Pagina 46: Utilisation

    Vous pouvez utiliser des cartes SD ou SDHC comme supports d’enregistrement, par exemple : des cartes SDHC TV8961 4 Go ou TV8962 8 Go ABUS Security-Center. Si le symbole s’affiche, cela signifie que l’enregistreur a correctement identifié la carte SD et qu’il fonctionne normalement.

  • Pagina 47: Vue En Temps Réel

    All manuals and user guides at all-guides.com 7.2. Vue en temps réel La vue en temps réel s’affiche automatiquement au démarrage de l’enregistreur. Indique la date du jour et l’heure actuelle. Indique si le blocage clavier est activé ou désactivé. Indique si une caméra externe est reliée comme source vidéo.

  • Pagina 48: Enregistrement

    All manuals and user guides at all-guides.com 7.3. Enregistrement Vous disposez de 3 types d’enregistrements : 1) Enregistrement manuel : Appuyez sur la touche d’enregistrement dans la vue en temps réel pour lancer un enregistrement manuel. 2) Détection de mouvements : Dès que l’enregistreur détecte un mouvement, il lance l’enregistrement.

  • Pagina 49: Restitution

    All manuals and user guides at all-guides.com 7.4. Restitution Vous pouvez choisir entre la restitution normale et le menu de recherche. 1) Restitution normale Dans la vue en temps réel, appuyez sur la touche de restitution/pause pour lire immédiatement le dernier enregistrement. Vitesse de restitution normale.
  • Pagina 50 All manuals and user guides at all-guides.com 2) Recherche et restitution Pour accéder au menu de recherche, ouvrez le menu principal et sélectionnez l’élément de menu Recherche et restitution (Search and Play). L’écran relatif au fichier indique la date de la réception et le nombre de fichiers correspondant.

  • Pagina 51: Menu Principal

    All manuals and user guides at all-guides.com 8. Menu principal 8.1 Menu principal MENU PRINCIPAL RECHERCHE > DATE ET HEURE > VIDEO SENSOR > ENR. MANUEL > ENR. SYSTÈME > OPTIONS CARTE SD > ETAT SYSTÈME > CONFIG. DÉMARRAGE > RETOUR RÉGL.

  • Pagina 52: Menu De Détection Des Mouvements

    All manuals and user guides at all-guides.com 8.3 Menu de détection des mouvements 8.3.1 Plage de détection                                                               ZONE   ...

  • Pagina 53: Enregistrements Manuels

    All manuals and user guides at all-guides.com 8.4 Enregistrements manuels ENR. MANUEL RÉSOLUTION : 640 x 480 IMAGES / SEC : 12 FPS QUALITÉ : MEDIUM Vous pouvez lancer un enregistrement manuel à l’aide de la touche - Video Size / Frame Rate : Vous pouvez paramétrer la résolution et le débit de l’enregistrement manuel.

  • Pagina 54: Enr. Sur Alarme

    All manuals and user guides at all-guides.com 8.5.1 Enr. sur alarme ENR. SUR ALARME RESOLUTION : 640 x 480 IMAGES/SEC : 12 FPS QUALITE : MOYENNE DUREE : 10 CONTACT MOD : N. O. RESOLUTION Ici vous pouvez régler la résolution de l‘enregistrement: 320 x 240 (max.

  • Pagina 55: Options Carte Sd

    All manuals and user guides at all-guides.com 8.6 Options carte SD OPTION CARTE SD TAILLE DISK : 3827 MB PLACE LIBRE : 2485 MB FICHIER MAX : 3 MB CARTE PLEINE : CIRC FORMATAGE > La capacité totale et la capacité restante de la carte SD utilisée sont affichées ici. Une fois la carte insérée, sélectionnez FORMAT pour formater la carte SD et la préparer pour l’enregistrement.

  • Pagina 56: Configuration Au Démarrage

    All manuals and user guides at all-guides.com 8.8 Configuration au démarrage CONFIG DÉMAR. LANGUAGE : DEUTSCH COMPOSITE : PAL 1 LANGUAGE Ici vous pouvez choisir la langue souhaitée. 2 COMPOSITE Ici le standard vidéo est indiqué pour la sortie vidéo (PAL). 8.9 Paramétrages usine REGLAGE USINE RETOUR PARAM USINE?

  • Pagina 57: Données Techniques

    All manuals and user guides at all-guides.com 9. Données techniques Modèle TV8510 Mini-enregistreur portable Eytron Ecoline Système vidéo Compression MPEG4, format de fichier ASF Vidéo 320 x 480 @ 30 images/seconde Vidéo 640 x 480 @ 12 images/seconde Qualité d’enregistrement Faible / Moyen / Élevé...
  • Pagina 58 All manuals and user guides at all-guides.com Eytron draagbare Digitale minirecorder Ecoline Handleiding TV8510 Versie: 1.0, 09/2008...
  • Pagina 59 All manuals and user guides at all-guides.com Inhoud 1. Voorwoord........................60 2. Veiligheidsinstructies....................61 3. Leveringsomvang ......................62 4. Kenmerken ........................63 5. Installatievoorbeeld ...................... 63 6. Beschrijving van de toetsen ..................64 7. Bediening ........................65 7.1. Recorder inschakelen..................... 65 7.2.

  • Pagina 60: Voorwoord

    Alles is in het werk gesteld om ervoor te zorgen dat de inhoud van deze handleiding correct is. Desondanks zijn de auteurs en ABUS Security-Center niet aansprakelijk voor verlies of andere schade die direct of indirect door deze handleiding wordt veroorzaakt, of waarvan wordt beweerd dat deze hierdoor wordt veroorzaakt.

  • Pagina 61: Veiligheidsinstructies

    All manuals and user guides at all-guides.com 2. Veiligheidsinstructies De Eytron draagbare digitale minirecorder Ecoline en de aangesloten componenten mogen absoluut niet in contact komen met vocht. Opstellen in bv. kelderruimtes e.d. moet absoluut worden vermeden. Een andere toepassing dan hier is beschreven kan het apparaat beschadigen.

  • Pagina 62: Leveringsomvang

    All manuals and user guides at all-guides.com 3. Leveringsomvang Eytron draagbare digitale minirecorder Ecoline Netvoedingadapter Kabel video-ingang Kabel video-uitgang Alarmkabel Installatiehandleiding Leren tas...

  • Pagina 63: Kenmerken

    All manuals and user guides at all-guides.com 4. Kenmerken • Direct beoordelen van de gegevens op de ingebouwde LCD • Maakt gebruik van MPEG4 datacompressie (ASF bestandsformaat) • Alarm-, bewegingsgestuurde of continu opname • 1 x video-ingang, 1 x video-uitgang, 1 x alarmingang •...

  • Pagina 64: Beschrijving Van De Toetsen

    All manuals and user guides at all-guides.com 6. Beschrijving van de toetsen Wanneer de LED rood oplichten, bevindt de recorder zich in Rec/ Exit/ Stop opnamemodus. Video uit Video-uitgang Alarm in Alarmingang voor externe apparatuur Voeding Hier wordt de meegeleverde 5 V DC netvoeding aangesloten. Menu: bevestigen of submenu oproepen Menu Live weergave: hoofdmenu oproepen...

  • Pagina 65: Bediening

    “POWER ON SETUP”. Hier kunt u de gewenste taal instellen. Voor de opslag van de gegevens kunnen zowel standaard SD als SDHC geheugenkaarten worden gebruikt, bv. TV8961 4 GB of TV8962 8 GB SDHC geheugenkaarten van ABUS Security-Center.

  • Pagina 66: Live Weergave

    All manuals and user guides at all-guides.com 7.2. Live weergave Na het starten van de recorder wordt automatisch de live weergave ingeschakeld. Geeft de huidige datum en tijd aan. Geeft aan of de toetsblokkering is in- of uitgeschakeld. Geeft aan of er een externe camera is aangesloten. Toont de instellingen voor de opname: De ingestelde opnameresolutie De ingestelde opnamekwaliteit...

  • Pagina 67: Opname

    All manuals and user guides at all-guides.com 7.3. Opname Er kan worden gekozen uit drie opnamemodi: 1) Handmatige opname: Druk tijdens live weergave op de Rec/Exit/Stop om een handmatige opname te starten. 2) Bewegingsherkenning: De opname wordt gestart wanneer de recorder een beweging detecteert. Met de toets kan de opname op elk moment geannuleerd worden.

  • Pagina 68: Weergave

    All manuals and user guides at all-guides.com 7.4. Weergave U kunt kiezen tussen normaal afspelen en het zoekmenu. 1) Normaal afspelen Druk tijdens de live weergave de Weergave/Pauze toets om de laatste opname direct weer te geven. Normale weergavesnelheid. Gebruik daarvoor de toets.
  • Pagina 69 All manuals and user guides at all-guides.com 2) Zoeken en afspelen Om het zoekmenu op te roepen, opent u het hoofdmenu en kiest u het menupunt ZOEKEN & AFSPELEN (search and play). ZOEK EN AFSP. DATUM FILES 2007/08/08 2007/08/30 2007/09/02 2007/09/09 PAGINA 001/002...

  • Pagina 70: Systeeminstellingen

    All manuals and user guides at all-guides.com 8. Systeeminstellingen 8.1 Hoofdmenu HOOFDMENU ZOEK EN AFSP. > SET TIJD / DATUM > SET BEWEGINGSDET > HANDMATIGE OPNAME OPNAME STATUS > SD KAART OPTIES > SYSTEEM STATUS > POWER AAN SETUP > FABRIEKSINSTEL >...

  • Pagina 71: Menu Bewegingsherkenning

    All manuals and user guides at all-guides.com 8.3 Menu bewegingsherkenning 8.3.1 Sensorgebied BEW GEBIED MODE: CEL VERAN MODE VERAN: AFSP Het sensorgebied is een veld met 16 x 12 cellen. Cellen waarin een beweging moet worden herkend, zijn rood gemarkeerd. Beweeg de cursor met de toetsen.

  • Pagina 72: Handmatige Opnamen

    All manuals and user guides at all-guides.com 8.4 Handmatige opnamen HANDM. RECORD VIDEOFORM. : 640 x 480 OPN. SNELH : 12 FPS KWALITEIT : MEDIUM Een handmatige opname kan met de toets worden gestart. Video Size / Frame Rate: Hiermee wordt de resolutie en de beeldfrequentie van de handmatige opname ingesteld.

  • Pagina 73: Alarm Opname

    All manuals and user guides at all-guides.com 8.5.1 Alarm Opname ALARM OPNAME VIDEO FORM : 640 x 480 OPN. SNELH. : 12 BPS KWALITEIT : MIDDEL DUUR : 10 ALARM ING. : N. O. VIDEOFORM Opnameresolutie instellen: 320 x 240 (max. 30 beelden/seconde) 640 x 480 (max.

  • Pagina 74: Sd Geheugenkaart

    All manuals and user guides at all-guides.com 8.6 SD geheugenkaart SD KAART OPTIES OPSLAG CAP. : 3827 MB REST CAPAC : 2485 MB MAX FILE FORM : 3 MB KAART VOL OVERSCHRIJVEN FORMATEREN > OPSLAG CAP. Geeft de totale opslagcapaciteit van de geplaatste SD kaart aan. REST CAPAC Geeft de beschikbare opslagcapaciteit van de geplaatste SD kaart aan.

  • Pagina 75: Systeemstatus

    All manuals and user guides at all-guides.com 8.7 Systeemstatus SYSTEEM STATUS VERSIE : V1.0000 SD VOL : OVERSCHRIJVEN 640 x 480 12 FPS MQ 640 x 480 12 FPS MQ 640 x 480 12 FPS MQ Hier heeft u een snel overzicht over de firmwareversie en alle huidige instellingen. Druk op een willekeurige toets om naar het hoofdmenu terug te keren.

  • Pagina 76: Technische Gegevens

    All manuals and user guides at all-guides.com 9. Technische gegevens Model TV8510 Eytron Ecoline draagbare mini-DVR Videosysteem Compressie MPEG4, ASF bestandsformaat Video 320 x 480 @ 30 beelden / seconde Video 640 x 480 @ 12 beelden / seconde Opnamekwaliteit Laag / Middel / Hoog Bewegingssensor 16 x 12 velden...
  • Pagina 77 All manuals and user guides at all-guides.com Eytron bærbar mini-digitaloptager Ecoline Brugerhåndbog TV8510 Version: 1.0, 05/2008...
  • Pagina 78 All manuals and user guides at all-guides.com Indhold 1. Forord ..........................79 2. Sikkerhedsoplysninger ....................80 3. Leveringsomfang......................81 4. Kendetegn ........................82 5. Installationseksempel ....................82 6. Beskrivelse af tasterne....................83 7. Betjening ........................84 7.1. Tænde optageren....................84 7.2.

  • Pagina 79: Forord

    Apparatet er blevet bygget efter nutidens tekniske standard. Det opfylder kravene fra de gældende europæiske og nationale retningslinjer. Det er blevet dokumenteret, og de pågældende erklæringer og dokumenter ligger hos producenten (www.abus-sc.com). For at vedligeholde denne tilstand og for at sikre en risikofri drift skal du som bruger følge denne betjeningsvejledning! Ved spørgsmål bedes du rette henvendelse til din forhandler.

  • Pagina 80: Sikkerhedsoplysninger

    All manuals and user guides at all-guides.com 2. Sikkerhedsoplysninger Undgå, at kontakten af Eytron bærbar mini-digitaloptager Ecoline og dens tilsluttede komponenter kommer i kontakt med fugt, f.eks. i kælderrum. En anvendelse ud over det, der beskrives her, kan føre til, at produktet beskadiges. Derudover vil der i så fald være risiko for f.eks.

  • Pagina 81: Leveringsomfang

    All manuals and user guides at all-guides.com 3. Leveringsomfang Eytron bærbar mini-digitaloptager Ecoline Strømforsyning Videoindgang-kabel Videoudgang-kabel Alarm-kabel Installationsvejledning Lædertaske...

  • Pagina 82: Kendetegn

    All manuals and user guides at all-guides.com Kendetegn • Omgående analyse af data på den indbyggede LCD • Anvender MPEG4-datakomprimering (ASF-filformat) • Alarm-, bevægelsesstyret eller fortløbende optagelse • SDHC-kort kompatibel • Batteridrift mulig • Flersproget skærmmenu 5. Installationseksempel Du kan forsyne mini-digitaloptageren med strøm ved hjælp af batterier eller den vedlagte strømforsyning.

  • Pagina 83: Beskrivelse Af Tasterne

    All manuals and user guides at all-guides.com 6. Beskrivelse af tasterne Rec/ Exit/ Stop Lyser LED'en rød, er optageren i optagelsesmodus Video Out Videoudgang Alarm (Trigger In) Alarmindgang for eksterne apparater Power Input Her kan du tilslutte den vedlagte 5V DC strømforsyning. Menu: Bekræfte eller åbne undermenuen Menu Button Livevisning: Åbne hovedmenuen...

  • Pagina 84: Betjening

    POWER ON SETUPi hovedmenu. Her kan du ændre menu sporget. Til optagelser kan der anvendes både SD- og SDHC-kort, f.eks.: TV8961 4 GB eller TV8962 8 GB SDHC-kort fra ABUS Security-Center. Hvis symbolet vises, har optageren genkendt SD-kortet korrekt og arbejder normalt. Hvis SD-kortet ikke kan læses, blinker REC LED rødt.

  • Pagina 85: Livevisning

    All manuals and user guides at all-guides.com 7.2. Livevisning Efter start af optageren vises livevisningen automatisk. Viser aktuel dato og klokkeslæt. Viser, om tastspærringen er aktiveret / deaktiveret. Viser, om der er tilsluttet et eksternt kamera som videokilde. Viser optagelsesindstillingerne: Viser den indstillede optagelsesopløsning Viser den indstillede optagelseskvalitet Viser SD-kortets status:...

  • Pagina 86: Afspilning

    All manuals and user guides at all-guides.com Der kan vælges mellem 3 forskellige optagelsestyper: 1) Manuel optagelse: Tryk i livevisningen på optagelsestasten for at starte en manuel optagelse 2) Bevægelsesgenkendelse: Så snart optageren genkender bevægelse, starter optagelsen. Med tasten kan du til enhver tid afbryde optagelsen. 3) Alarmoptagelse: Optagelsen starter, så...
  • Pagina 87 All manuals and user guides at all-guides.com Du kan vælge mellem almindelig afspilning og søgemenuen. 1) Almindelig afspilning Tryk i livevisningen på Afspilning/Pause tasten for omgående at afspille den seneste optagelse. Normal afspilningshastighed. Tryk hertil venligst på tasten. Tryk under den normale afspilning tasterne eller for hurtig søgning tilbage hhv.

  • Pagina 88: Hovedmenu

    All manuals and user guides at all-guides.com For at åbne søgemenuen skal du åbne hovedmenuen og vælge menupunktet SØGNING&AFSPILNING. Filvisningen viser optagelsesdatoen og antallet af filer, der hører til optagelsen. Tryk på tasten eller for at vælge en optagelse. Bekræft valget ved at trykke på tasten.

  • Pagina 89: Hovedmenu

    All manuals and user guides at all-guides.com 8.1 Hovedmenu HOVEDMENU SØG OG AFSPIL > INDSTIL DATO/TID > SÆT BEVÆG DET > MANUEL OPTAGELSE > OPTAGELSE STATUS > SD KORT OPTIONER > SYSTEM STATUS > STRØM På > FABRIKS INDST > Visning menuniveauer Hovedmenuen består af op til 3 niveauer: Første menuniveau (hovedmenu)

  • Pagina 90: Menu Bevægelsesgenkendelse

    All manuals and user guides at all-guides.com 8.3 Menu bevægelsesgenkendelse 8.3.1 Sæt bevæg. Område                                                               ÆG OMRÅDE   ...

  • Pagina 91: Manuelle Optagelser

    All manuals and user guides at all-guides.com 8.4 Manuelle optagelser MAN. OPTAGELSE VIDEO STR. : 640 x 480 : 12 FPS KVALITET : MEDIUM En manuel optagelse kan du starte ved at betjene tasten. - Video Size / Frame Rate: Her kan du indstille opløsningen og billedraten for manuelle optagelser.

  • Pagina 92: Alarm Optagelse

    All manuals and user guides at all-guides.com 8.5.1. Alarm optagelse ALARMOPTAGELSE VIDEO STR. : 640 x 480 : 12 FPS KVALITET : MELLEM VARIGHED : 10 ALARM INPUT : N. O. VIDEO STR. Her kan du indstille optagelsesopløsningen: 320 x 240 (maks. 30 billeder / sekund) 640 x 480 (maks.

  • Pagina 93: Sd Kort Optioner

    All manuals and user guides at all-guides.com 8.6 SD kort optioner SD KORT OPT DISK TOTAL : 3827 MB TILBAGE : 2485 MB MAKS. FIL STR : 3 MB KORT FULDT : LOOP FORMAT > DISK TOTAL Viser den samlede kapacitet af det indsatte SD-kort. TILBAGE Viser den tilgængelige hukommelse af det indsatte SD-kort.

  • Pagina 94: Strøm På

    All manuals and user guides at all-guides.com 8.8 Strøm På STRØM På SPROG : DANISH KOMPOSIT : PAL SPROG Her kan du vælge det ønskede sprog. KOMPOSIT Her vises videostandarden for videoudgangen (PAL). 8.9 Fabriksindstillinger FABRIKSINDSTILLING FABRIKSINDSTILLING? NEJ: UD JA: ENTER Her kan du gendanne alle fabriksindstillinger, bortset fra dato og klokkeslæt.

  • Pagina 95: Tekniske Data

    All manuals and user guides at all-guides.com 9. Tekniske data Model TV8510 Eytron Ecoline bærbar mini DVR Video-system Komprimering MPEG4, ASF-filformat Video 320 x 480 @ 30 billeder / sekund Video 640 x 480 @ 12 billeder / sekund Optagelseskvalitet Lav / Mellem / Høj Bevægelsessensor 16 x 12 felter...
  • Pagina 96 All manuals and user guides at all-guides.com ABUS Security-Center Linker Kreuthweg 5 D – 86444 Affing Germany Telefon: +49 (0) 8207 / 9 59 90 – 0 Telefax: +49 (0) 8207 / 9 59 90 – 100 www.abus-sc.com...
