Het toestel bevestigen
Wees voorzichtig wanneer u het gat zaagt om het toestel verzonken te monteren. Er is slechts weinig ruimte
tussen de behuizing en de montagegaten. Als u het gat te groot zaagt, kan het toestel mogelijk niet stabiel
worden bevestigd.
Gebruik alleen de meegeleverde schroeven om het toestel op het montageoppervlak te bevestigen zodat het
niet beschadigd raakt. Als u andere schroeven gebruikt dan de meegeleverde schroeven, vervalt uw garantie.
De meegeleverde sjabloon en het meegeleverde bevestigingsmateriaal kunnen worden gebruikt om het toestel
verzonken te monteren in uw voertuig. Er zijn twee opties voor hardware, afhankelijk van het materiaal van het
montageoppervlak.
• U kunt montagegaten boren en de meegeleverde houtschroeven gebruiken.
• U kunt gaten boren en de meegeleverde moerplaten en machineschroeven gebruiken. De moerplaten kunnen
extra stabiliteit bieden aan een dunner oppervlak.
1 Snijd de montagesjabloon uit en controleer of deze past op de locatie waar u het toestel wilt monteren.
2 Bevestig de sjabloon op de gekozen locatie.
3 Maak met een boor van 9 mm (
sjabloon om het montageoppervlak voor te bereiden voor zagen.
4 Zaag met een decoupeerzaag of roterend gereedschap het montageoppervlak uit langs de binnenkant van
de ononderbroken lijn op de sjabloon.
5 Plaats het toestel in de opening om te testen of dit past.
6 Gebruik indien nodig een vijl en schuurpapier om de opening heel precies op maat te krijgen.
7 Als het toestel goed in de opening past, dient u te controleren of de montagegaten op het toestel zijn
uitgelijnd met de gaten op de sjabloon.
8 Markeer de nieuwe locaties van de montagegaten als deze niet zijn uitgelijnd met het toestel.
9 Boor op basis van uw montagemethode de buitenste gaten in de sjabloon:
• Boor voorboorgaten van 2,8 mm (
• Boor gaten van 4 mm (

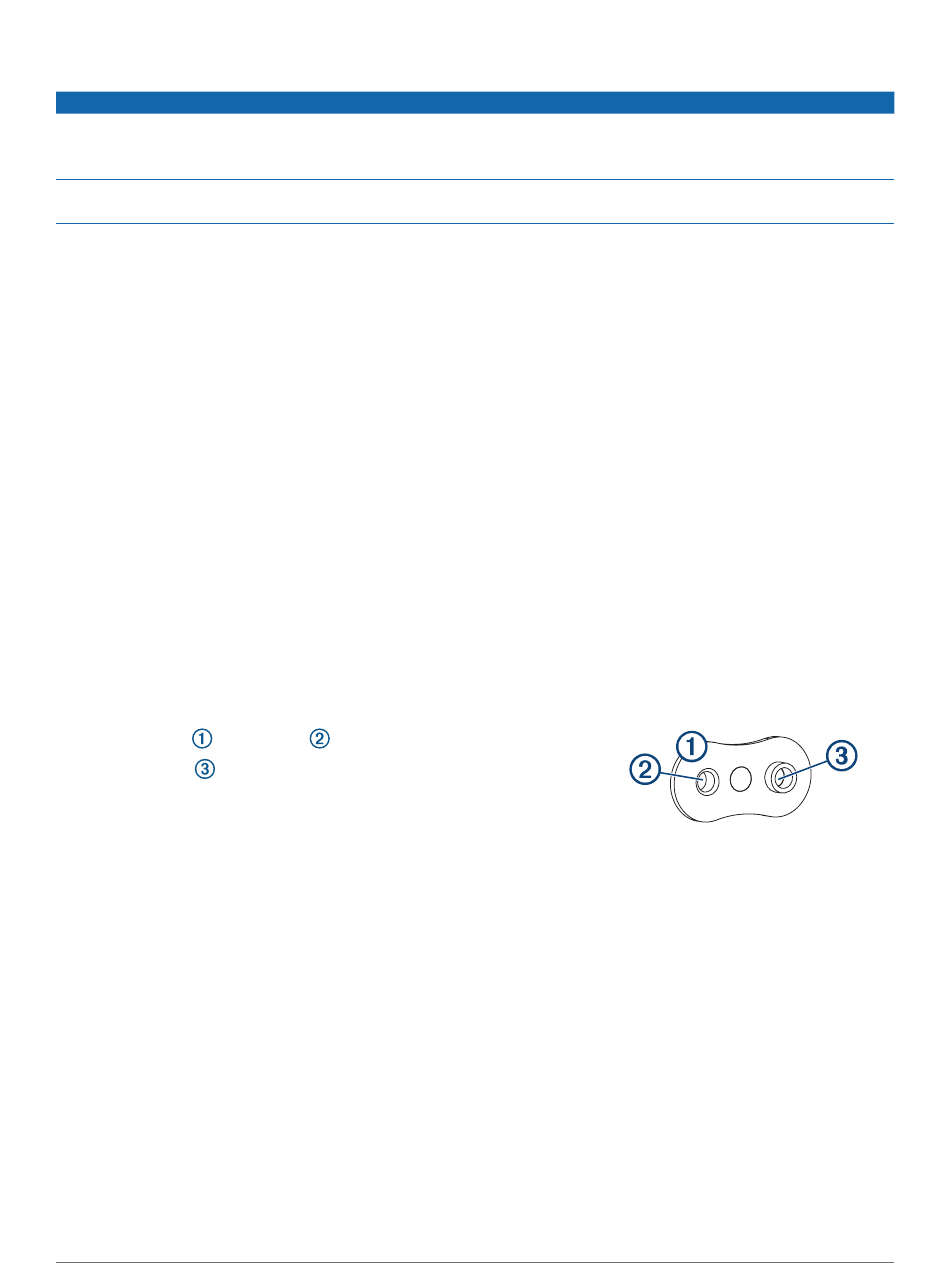

10 Als u de moerplaten gebruikt, plaatst u vanaf één hoek van de sjabloon
een moerplaat
over het gat
Het andere gat
op de moerplaat moet worden uitgelijnd met het
binnenste gat op de sjabloon.
11 Markeer de nieuwe locatie als het andere gat op de moerplaat niet is
uitgelijnd met het binnenste gat op de sjabloon.
12 Herhaal dit voor elke moerplaat.
13 Maak de binnenste gaten met een boor van 3,5 mm (
14 Verwijder de sjabloon van het montageoppervlak.
LET OP
3
/
inch) een of meer gaten in de hoeken van de ononderbroken lijn op de
8
7
/
in.) voor de meegeleverde houtschroeven en ga naar stap 18.
64
5
/
in.) voor de meegeleverde moerplaat en schroeven met platte kop.
32
dat u in de vorige stap hebt geboord.
9
/
in.).
64
