Voedingsaansluiting

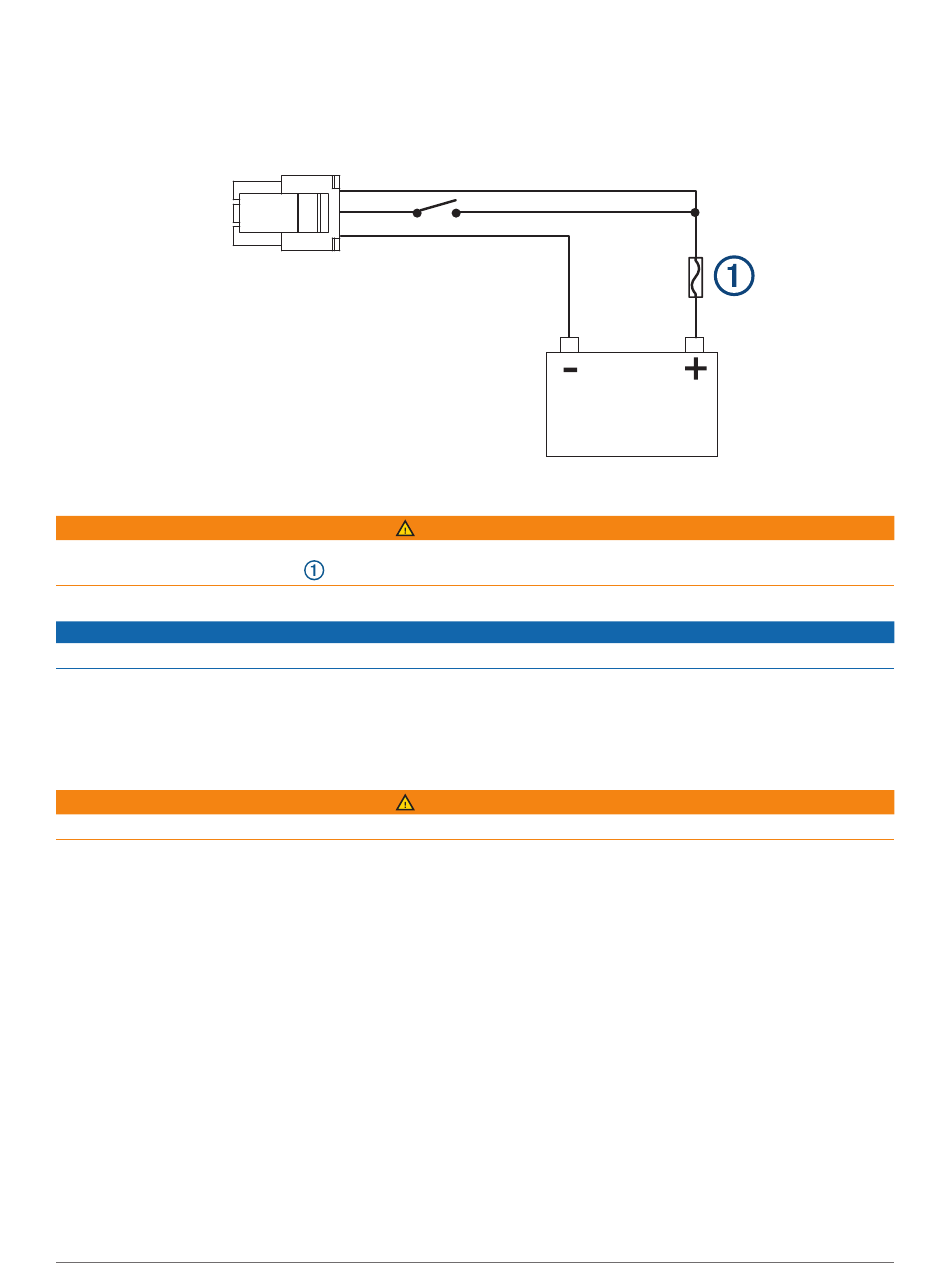

Als u het toestel op de voeding aansluit, moet u de rode, oranje en zwarte draden aansluiten op de
voedingsbron. De oranje en rode draden hebben verschillende functies en de methode die u gebruikt om ze
op de voeding aan te sluiten, is afhankelijk van hoe u het toestel in uw voertuig wilt gebruiken.
Rode draad
•
Als er geen stroomonderbreker van 5 A beschikbaar is in het voertuig, moet u deze draad aansluiten op de
voeding via een zekering van 5 A
Deze kabel voorziet het toestel van stroom.
•
Als de stroom van deze draad wegvalt, wordt de systeemklok uitgeschakeld.
• U moet deze draad aansluiten op de voeding via een stroomonderbreker of zekering van 5 A.
• Gebruik een draad met een doorsnede van 0,75 mm
Gebruik een draad met een doorsnede van 3,31 mm² (12 AWG) voor verlengingen van meer dan 1 m. (3
ft.).
Oranje draad
•
U moet deze draad aansluiten op de voeding via een zekering van 5 A (niet meegeleverd).
• U kunt deze draad aansluiten op dezelfde voedingsbron als de rode draad via het contact of via een
handmatige schakelaar. Hiermee kunt u het toestel automatisch in- en uitschakelen wanneer u het
voertuig in- en uitschakelt of wanneer u de schakelaar activeert.
• Gebruik een draad met een doorsnede van 0,75 mm
Zwarte draad
• Dit is de aardedraad en u moet deze aansluiten op het negatieve aansluitingspunt van de voedingsbron of
op een gemeenschappelijke aarding.
• Gebruik een draad met een doorsnede van 0,75 mm
Gebruik draden met een doorsnede van 3,31 mm
WAARSCHUWING
(niet meegeleverd).
LET OP
2
(18 AWG) als deze draad moet worden verlengd.
WAARSCHUWING
2
(18 AWG) als deze draad moet worden verlengd.
2
(18 AWG) als deze draad moet worden verlengd.
2
(12 AWG) voor verlengingen van meer dan 1 m (3 ft).
5
