6.4
Einstellungen
a
Menü Nr.
Parameter/
Info
Sollwerte
1.00
Anlauf-
schwellen-
1.04
wert Haupt-
pumpe
Abschalt-
schwellen-
1.05
wert Haupt-
pumpe
Stoppverzö-
gerung
Hauptpum-
1.06
pe
14
All manuals and user guides at all-guides.com
Beschreibung

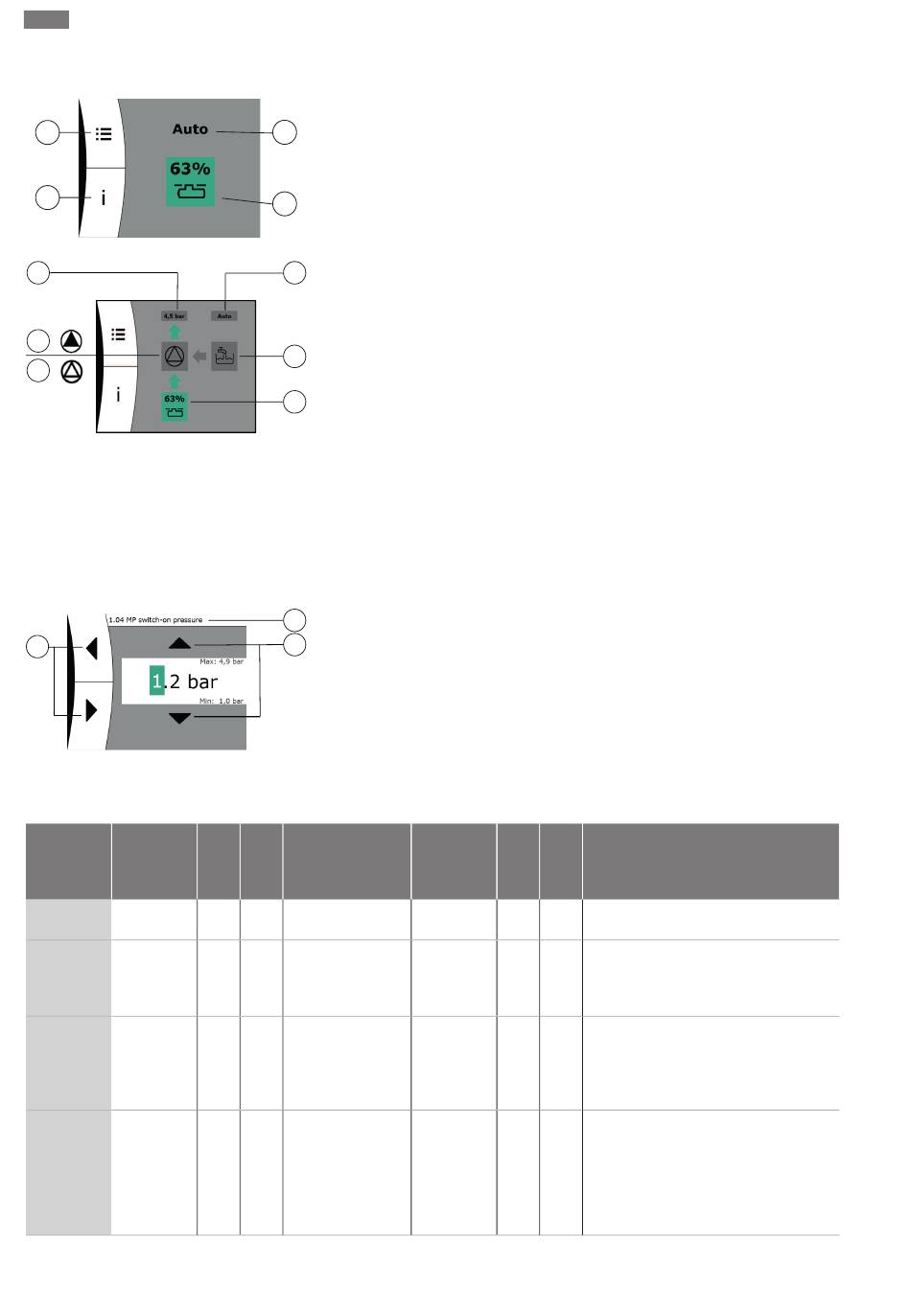

Bildschirmschoner (nach 30 Sekunden ohne Bedienschritt am Touchscreen):
a: Einstellung
c
b: Information zu Wilo-RAIN3
c: Betriebsmodus (automatisch – manuell)
d: Fördermodus (Regenwasser – Leitungswasser)
d
Bei aktivem Touchscreen:
d
a: Förderbetriebsdruck einstellen
b: Pumpe ist in Betrieb
c: Pumpe ist gestoppt
d: Modus umschalten (automatisch – manuell – Stopp)
e
e: Zwangsumschaltung zur Leitungswasserförderung
f
f: Zwangsumschaltung zur Regenwasserförderung
Im Einstellungsmenü werden der Anlagendruck eingestellt und verschiedene Funktio-
nen und Einstellungen festgelegt. Hier werden außerdem die Anlagenparameter, die
Laufzeit usw. angezeigt.
Im Fehlerfall (aktiver Alarm) leuchtet der Touchscreen rot. Nach Problembehebung ist
der Touchscreen „zurückzusetzen" und damit wieder in den Normalbetrieb zu verset-
zen. Die Werte werden mit den Pfeiltasten eingestellt:
Beispiel für Sollwertmenü:
b
a: Einzustellenden Parameter auswählen – zu anderer Menüebene wechseln
c
b: Navigationszeile
c: Navigation nach oben/unten blättern
Menüs und Untermenüs
MP: Hauptpumpe HiMulti3
CP: Zisternenpumpe
TWM: Trinkwassermodus
RWM: Regenwassermodus
Min.
Max. Text
75
99
1,0
4,9
1,0
4,9
Standard
Ein-
Zu-
Beschreibung
heit
griff
sstu-
fe
1
Untermenü mit Werten zur Einstellung
des Sollwerts
90
%
2
Anlaufschwellenwert relativ zum Sollwert
für MP
1,2
bar
1
Abschaltschwellenwert relativ zum Soll-
wert für MP. Wert ist abhängig von aus-
gewählter Kennlinie in Menü 5.04; Soll-
wert muss mindestens 0,5 bar über dem
Druck-Anlaufschwellenwert liegen
3,5 (HiMul-
bar
1
Verzögerung beim Abschalten einer
ti3-24)
Pumpe, wenn der Abschaltschwellenwert
erreicht wird und der aktuelle Wert wei-
4,4 (HiMul-
terhin darüber liegt
ti3-25)
4,9 (HiMul-
ti3-45)
