nl
7.5
Elektrische aansluiting
18
19
20
78
All manuals and user guides at all-guides.com

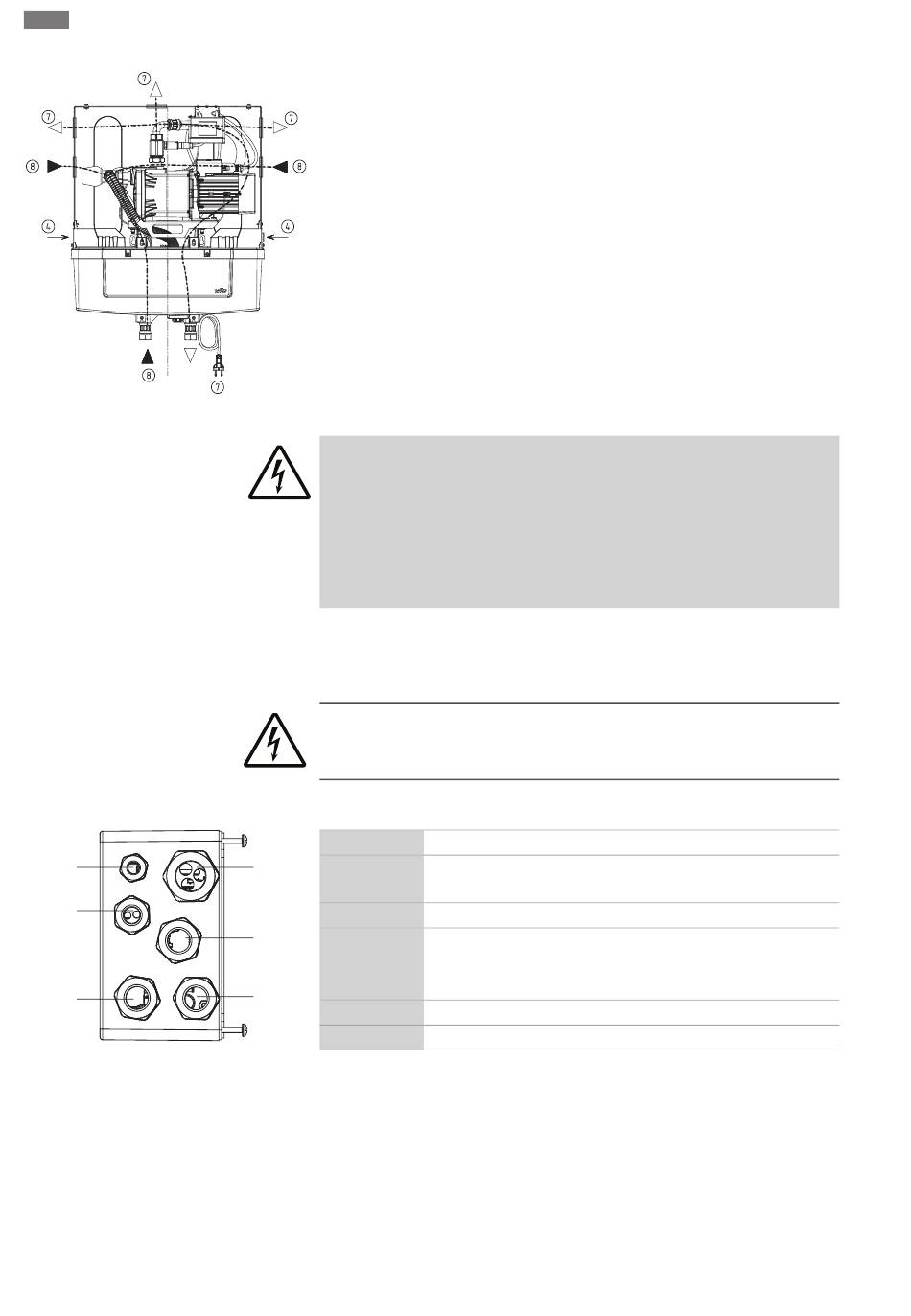

Installatie
Zwarte pijl: aanzuiging
Witte pijl: afvoer
4: toevoer van de stadswaterleiding (G3/4")
7: verbindingsslang afvoer (G1" wartelmoer)
8: verbindingsslang aanzuiging (G1" wartelmoer)
GEVAAR
Gevaar voor elektrocutie!
Gevaar voor elektrocutie bij een verkeerde elektrische aansluiting. De elektrische
aansluiting mag alleen worden uitgevoerd door een elektricien die is gekwalificeerd
door de lokale energieleverancier en in overeenstemming met de actuele lokale re-
gelgeving.
De installatie moet worden gevoed via een circuit met een aardlekschakelaar (RCD)
met een toegewezen verschilstroom van ten hoogste 30 mA.
▪ De installatie is stekkerklaar.
▪ Het stroomtype en de netvoedingsspanning moeten met de specificaties op het type-
plaatje overeenkomen.
VOORZICHTIG
Om veiligheidsredenen moet de contrastekker van het toestel, die de hoofschakelaar
van de installatie is, te allen tijde bereikbaar zijn.
Extern alarm (potentiaalvrij contact)
18
21
Overloopsensor breektank
19
Overloopsensor regenwaterreservoir
Voedingsspanning
20
22
Driewegventiel
21
Druksensor
Regenwatervulpeilsensor
23
Pomp regenwaterreservoir
22
Hoofdpomp
23
