cs
7.4
Připojení hydraulického systému
7.5
Elektrické připojení
96
All manuals and user guides at all-guides.com
Instalace
UPOZORNĚNÍ
Aby mohl výrobek náležitě fungovat, musí být nastaven do dokonale vodorovné
polohy. Vodorovnou polohu výrobku zajistěte pomocí vodováhy nebo podobného
nástroje.
UPOZORNĚNÍ
Nebezpečí v důsledku poruch!
Nevyhovující přívodní a vypouštěcí spojky způsobují závady zařízení. Pružné přívodní
a vypouštěcí hadice nesmí být po montáži v žádném případě zmáčknuté nebo
ohnuté. Poloměr ohybu odtokového potrubí musí být větší než 60 mm.
Po montáži na zeď zařízení připojte podle níže uvedeného postupu:
▪ Sací trubku na dešťovou vodu (G1") (Fig. 3 – 4, pol. 8) k cisterně. Trubka by měla mít
průměr 25 mm. Maximální sací výška čerpadla by měla zohledňovat tlakové ztráty.
▪ Trubka výtlaku (G1") pro přívod dešťové vody (Fig. 4, pol. 7).
▪ Potrubí městského vodovodu (G3/4") (Fig. 3 – 4, pol. 4).
▪ Přepadová trubka (Ø19) (Fig. 3 – 4, pol. 9).
▪ Snímač hladiny dešťové vody (Fig. 4, pol. 5), balený zvlášť, je třeba umístit do cisterny
tak, jak je znázorněno na obrázku 4, kabel vést kabelovým žlabem do zařízení a připojit
k ovládacímu panelu (Fig. 3, pol. 18).
OZNÁMENÍ

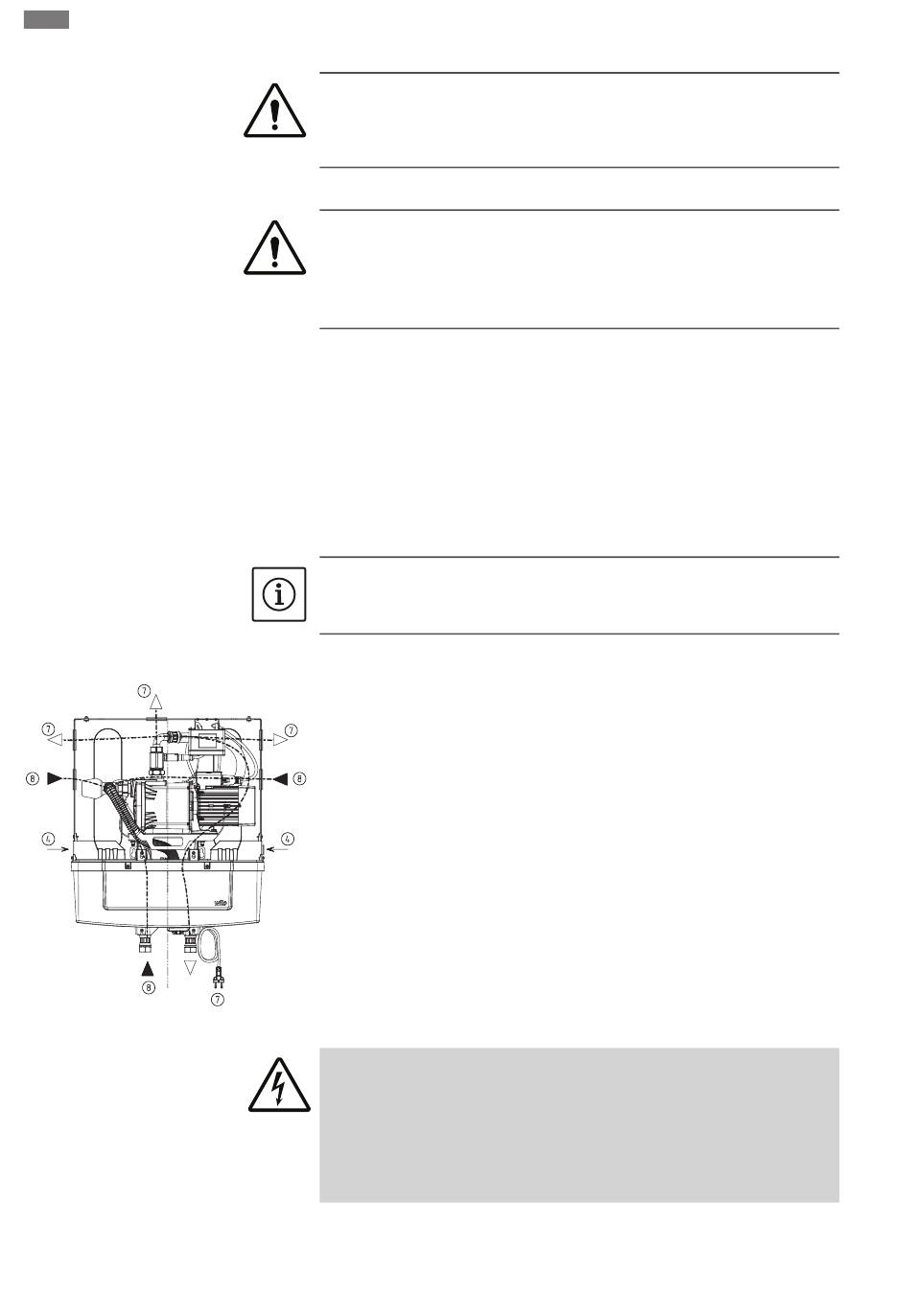

Upozorňujeme, že pokud to instalace vyžaduje, lze sací i výtlačné potrubí odděleně
přimontovat na levou, pravou nebo spodní stranu výrobku (Fig. 15).
Černá šipka: odsávání
Bílá šipka: výtlak
4: přítok vody z městského vodovodu (G3/4")
7: vypouštěcí propojovací hadice (převlečná matice G1")
8: sací propojovací hadice (převlečná matice G1")
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem!
Nebezpečí usmrcení elektrickým proudem v případě nesprávného elektrického
připojení. Elektrické připojení smí provést výhradně elektroinstalatér autorizovaný
místním dodavatelem energie, a to v souladu s místními platnými předpisy.
Zařízení musí být vybaveno obvodem obsahujícím proudový chránič (RCD) s
přiděleným rozdílovým proudem maximálně 30 mA.
▪ Zařízení je připravené k okamžitému zapojení.
▪ Druh proudu a napětí sítě musí souhlasit se specifikacemi na typovém štítku.
WILO SE 2019-10
