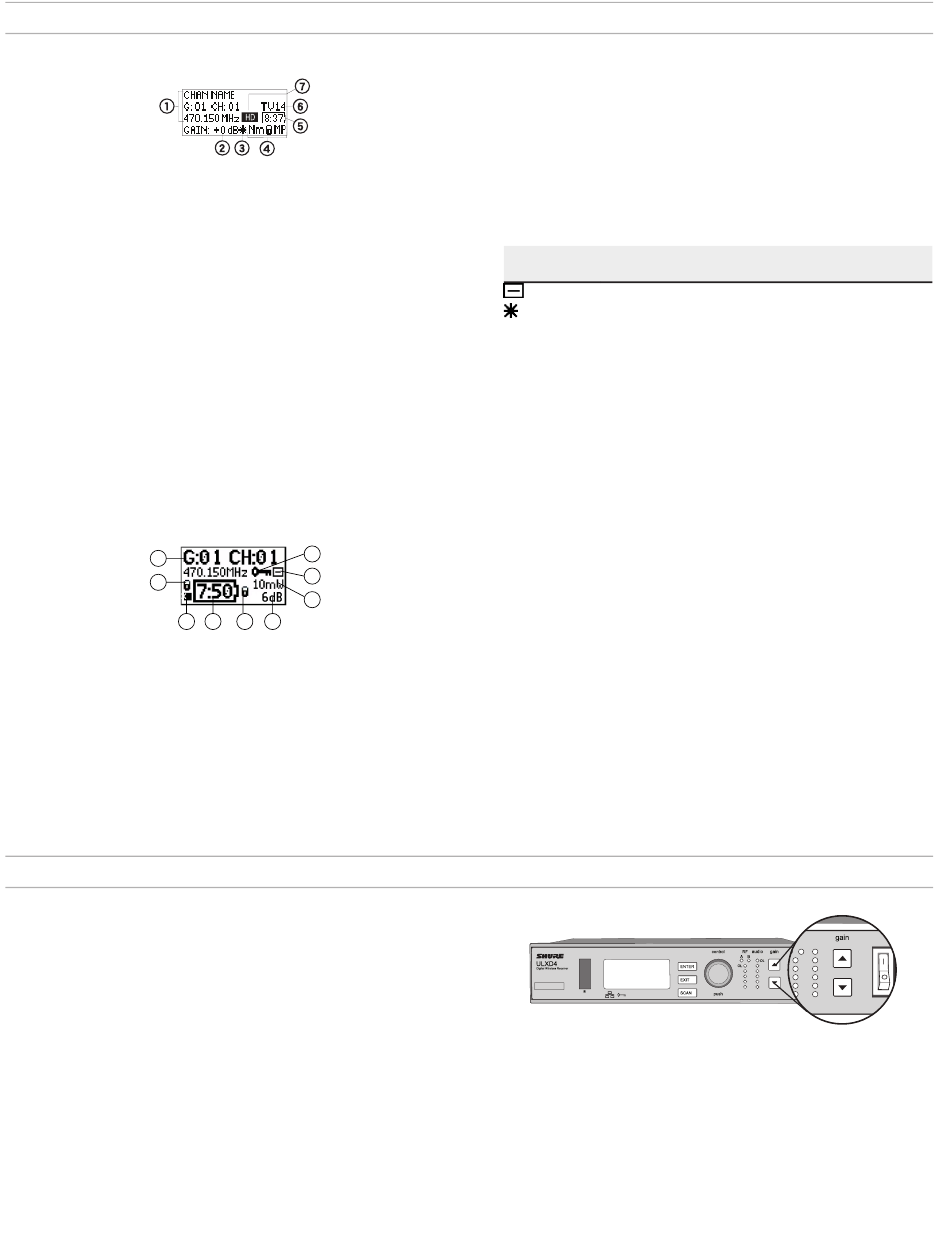

Écrans de menu
Canal de récepteur
① Informations relatives au récepteur
Utiliser DEVICE UTILITIES > HOME INFO pour changer l'affichage de l'écran d'accueil.
② Réglage du gain
−18 à +42 dB, ou coupure du son.
③ Indicateur d'offset du micro
Indique qu'un offset de gain est ajouté à l'émetteur.
④ Réglages de l'émetteur
Les informations suivantes sont affichées les unes après les autres quand un
émetteur est réglé sur la fréquence du récepteur :
- Type d'émetteur
- Atténuateur d'entrée (émetteur ceinture uniquement)
- Niveau de puissance RF
- État de verrouillage de l'émetteur
- État de coupure de l'émetteur
Émetteur
1
2
3
① Informations relatives à l'émetteur
Faire défiler ▲▼ à l'écran d'accueil pour changer l'affichage
② Témoin de verrouillage de l'alimentation
Indique que l'interrupteur d'alimentation est désactivé
③ Témoin de son de l'émetteur désactivé
Affiché lorsque le son de l'émetteur est désactivé à l'aide de la fonction MUTE MODE.
Commande de gain du système
La commande de gain du récepteur établit le niveau de signal audio pour le système enti-
er. Cela permet d'effectuer des réglages pendant un concert en direct. Il n'est pas néces-
saire de modifier le gain sur l'émetteur (décalage du micro) pour optimiser la structure de
gain. Toutes les modifications requises du gain doivent être effectuées au récepteur.
14
All manuals and user guides at all-guides.com
9
8
7
4
5
6
⑤ Indicateur de durée de fonctionnement des piles
Accu Shure SB900 : la durée de fonctionnement est indiquée en minutes restantes.
Piles AA : la durée de fonctionnement est indiquée par un indicateur à 5 segments.
⑥ Canal de télévision
Affiche le canal de télévision qui contient la fréquence réglée.
⑦ Icône Mode haute densité
Affichée quand le mode haute densité est activé.
État de l'émetteur
Le texte ou les icônes suivantes indiquent le statut de l'émetteur sur l'écran du
récepteur :
Icône de
État de l'émetteur
l'affichage
L'entrée du récepteur de poche est atténuée de 12 dB
Un offset de gain est ajouté à l'émetteur
Niveau de puissance RF 1 mW
Lo
Niveau de puissance RF 10 mW
Nm
Niveau de puissance RF 20 mW
Hi
Le menu est verrouillé
M
L'alimentation est verrouillée
P
Affiché lorsque le son de l'émetteur est désactivé à l'aide de la
TxMuted
fonction MUTE MODE
Pas de connexion RF entre un récepteur et un émetteur ou
-No Tx-
bien émetteur hors tension
④ Indicateur de durée de fonctionnement des piles
- Accu Shure SB900 : la durée de fonctionnement est indiquée en heures:minutes
restantes.
- Piles AA : la durée de fonctionnement est indiquée par un indicateur à 5 segments
⑤ Témoin de verrouillage du menu
Indique que les boutons de navigation des menus sont désactivés
⑥ Offset du micro
Affiche la valeur d'offset de gain du microphone
⑦ Puissance RF
Affiche le réglage de niveau RF
⑧ Atténuateur d'entrée de l'émetteur de poche
Le signal d'entrée est atténué de 12 dB
⑨ Icône de cryptage
Indique que le cryptage est activé sur le récepteur et qu'il a été transféré à l'émetteur
lors de la synchronisation
Réglage du gain
Appuyer sur les boutons ▲▼ gain à l'avant du récepteur pour régler le gain
par paliers de -18 à +42 dB.
