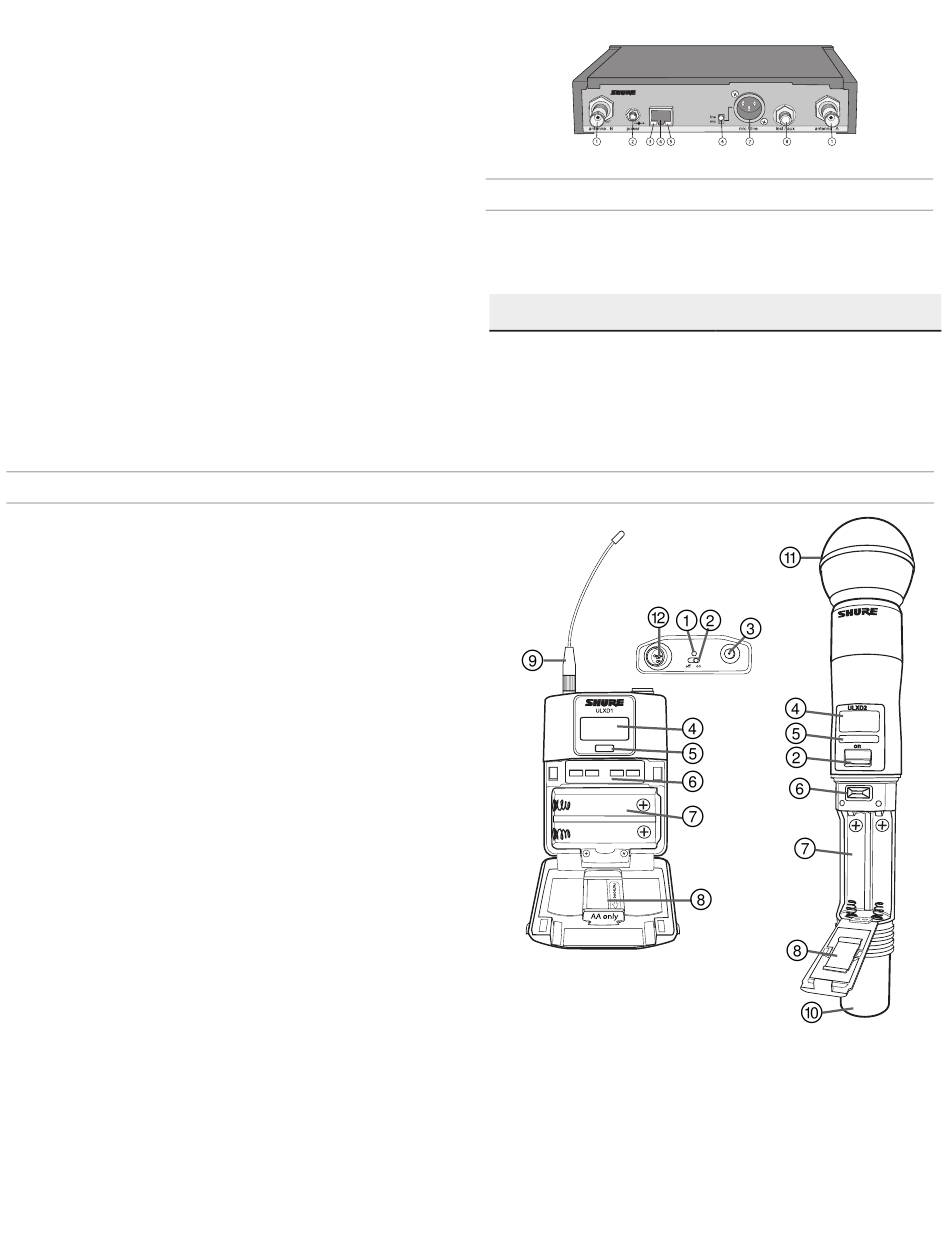

Panel trasero
① Jack de entrada de diversidad de antenas de RF (2)
Para la antena A y la antena B.
② Jack de la fuente de alimentación
Para conectar la fuente de alimentación externa de 15 VCC que se proporciona
③ LED de velocidad de red (ámbar)
- Apagado = 10 Mbps
- Encendido = 100 Mbps
④ Puerto Ethernet
Se conecta a una red Ethernet para habilitar el control y el monitoreo remotos
⑤ LED de estado de la red (verde)
- Apagado = sin enlace de red
- Encendido = enlace de red activo
- Destellando = enlace de red activo, la velocidad del destello corresponde al volu-
men de transferencia de datos
⑥ Conmutador de micrófono/línea
Aplica un atenuador de 30 dB cuando está en la posición mic (únicamente salida
XLR)
⑦ Salida XLR de audio equilibrado
Se conecta a un micrófono o a una señal de nivel de línea
⑧ Salida de audio equilibrado en TRS de 6,35 mm (1/4 pulg)
Se conecta a un micrófono o a una señal de nivel de línea
Transmisores
① LED de alimentación
- Verde = unidad encendida
- Rojo = batería con poca carga o error de batería (vea Localización de averías)
- Ambar = interruptor de alimentación inhabilitado
② Interruptor de alimentación
Enciende y apaga la unidad.
③ Conector SMA
Punto de conexión para antena de RF.
④ Pantalla de LCD:
Muestra las pantallas de menú y los valores de configuración. Pulse cualquiera de
los botones de control para activar la iluminación de fondo.
⑤ Puerto infrarrojo (IR)
Se alinea con el puerto IR del receptor durante una sincronización IR para la
programación automática del transmisor.
⑥ Botones de navegación de menú
Se usan para avanzar por los menús de parámetros y cambiar valores.
Actúa como un botón de 'retroceso' para volver a menús o pará-
exit
metros previos sin confirmar un cambio de valor
Entra en las pantallas de menú y confirma cambios de parámetros
enter
Use para navegar por las pantallas de menú y para cambiar va-
▼▲
lores de parámetros
⑦ Compartimiento de baterías
Requiere una batería recargable Shure SB900 ó 2 baterías AA.
⑧ Adaptador para baterías AA
- De mano: gire y guarde en el compartimiento de baterías para utilizar una batería
Shure SB900
- Unidad de cuerpo: retire para poder colocar una batería Shure SB900
⑨ Antena de unidad de cuerpo
Para transmisión de señales de RF.
