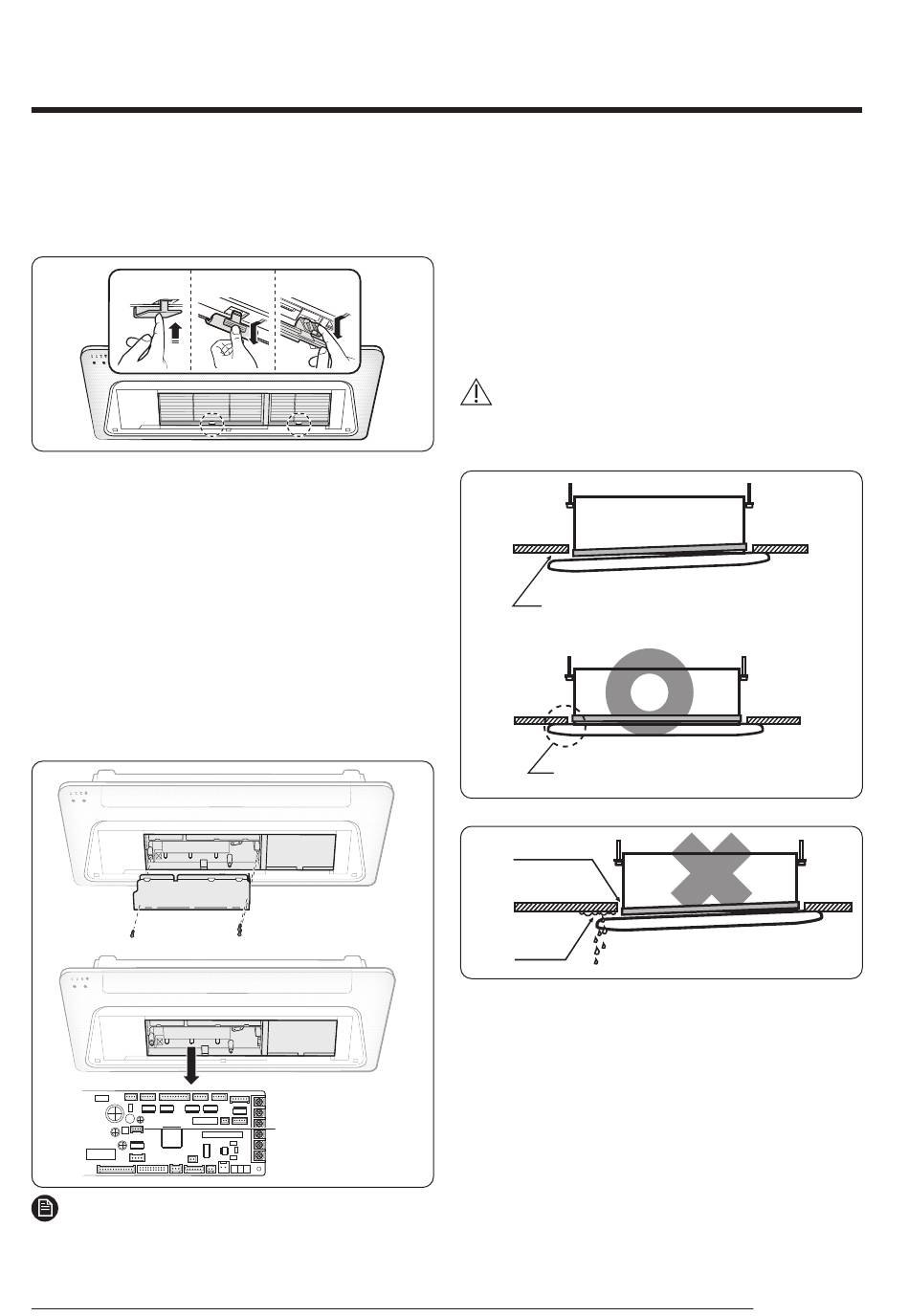

3 Druk op de hendel van het luchtfilter en trek hem uit.
• Het uiterlijk van de hendel van het luchtfilter kan verschillen
afhankelijk van het model. Raadpleeg de afbeelding.
Type A
4 Verbind de binnenunit en het paneel met een kabel:
• Draai de 3 schroeven op het elektrische gedeelte los en
verwijder vervolgens het elektrische gedeelte.
• Verbind de connectoren op het paneel met de connectoren
op de PCB van de binnenunit:
– Verbind de connectoren van de zwenkmotor, de sensor
van de afstandsbediening en de luchtvochtigheidssensor
op het paneel met hun respectieve connectoren op de
PCB van de binnenunit.
– Zorg ervoor dat de kleuren van de connectoren met elkaar
overeenstemmen.
• Monteer het elektrische gedeelte opnieuw.
• Sluit het luchtfilter.
OPMERKING
• Als een connector niet is aangesloten of is aangesloten
op een connector met een andere kleur, werken zowel de
airconditioner als de afstandsbediening niet.
Type B
Type C
Luchtvochtigheidsensor
5 Controleer of het paneel stevig op de binnenunit is
bevestigd.
• Verzeker u ervan dat de schroeven stevig
vastgedraaid zijn en er geen opening meer is tussen
het plafond en het paneel, en dat het paneel parallel
is geplaatst met het plafond en de plafondvoegen:
– Als er een opening is tussen het plafond en het
paneel, pas dan de hoogte van de binnenunit aan.
LET OP
• Als het paneel onjuist op de cassette wordt
geïnstalleerd, kan er lucht uitlekken.
Zorg ervoor dat hier geen opening is.
Zorg ervoor dat hier geen opening is.
Luchtlekken
Luchtlekken
van het plafond
Opgehoopt
stof
Een onvolledige installatie (vastdraaien) leidt tot
de problemen zoals aangegeven in de afbeelding.
Controleer dit opnieuw na de installatie.
• Als er bij de installatie van het paneel openingen
zijn tussen het paneel en de binnenunit wegens
onvolledige installatie (vastdraaien), dan kunnen
lucht en condensatiewater in de ruimte lekken. Zorg
ervoor dat u de openingen verwijdert met behulp
van de installatiemeters van de binnenunit (op het
patroonblad voor installatie).
– Gedetailleerde specificaties vindt u in de
installatiehandleiding van het product.
Condensatie en druppels
