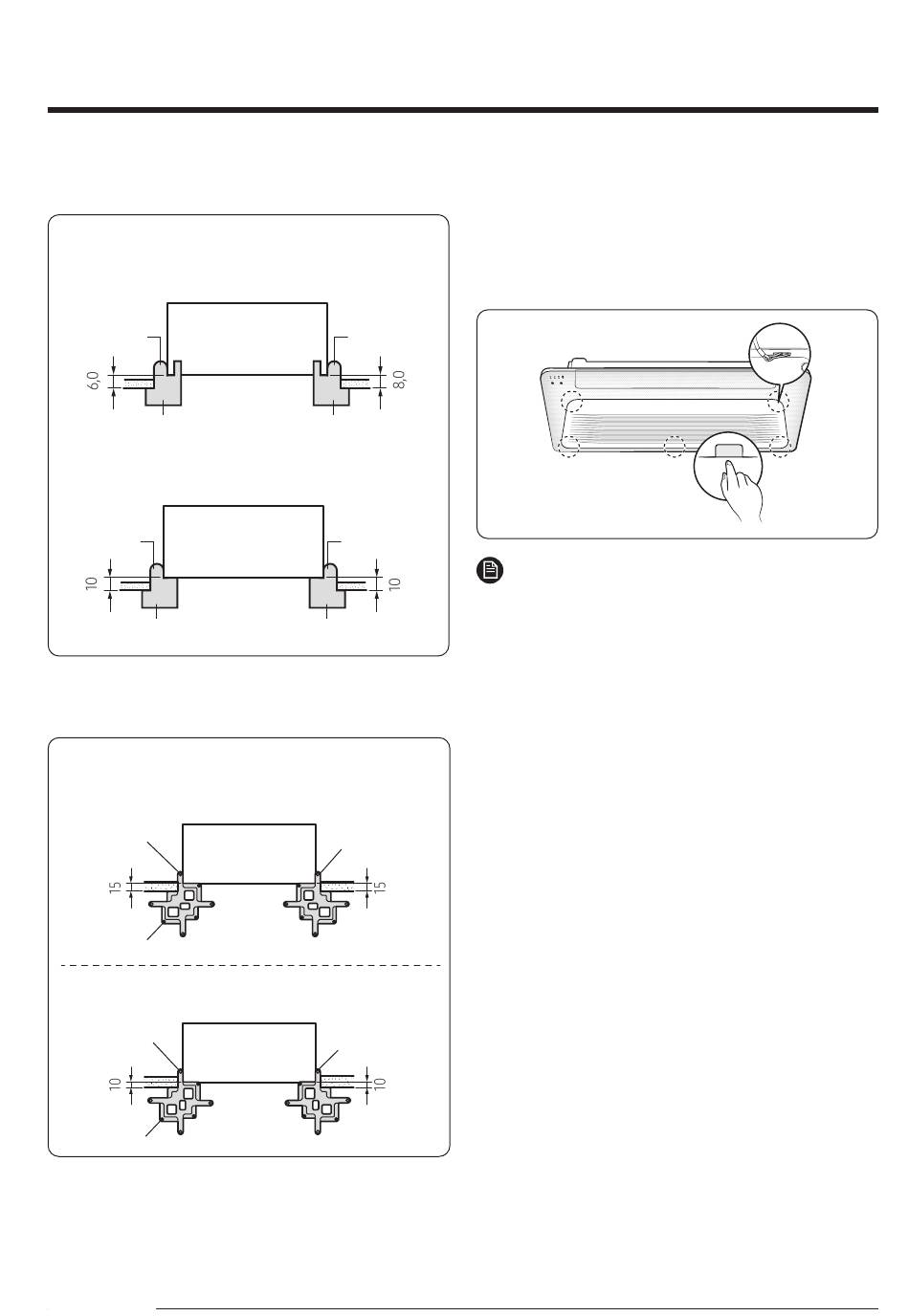

1-wegs cassette WindFree paneel
Wanneer het installatiesjabloon van papier is gemaakt
Kleine 1-wegscassette (klein, WindFree paneel)
Luchtuitlaat
Mal
Kleine 1-wegscassette (medium/groot, WindFree paneel)
Luchtuitlaat
Mal
Wanneer het installatiesjabloon van plastic is gemaakt
Kleine 1-wegs cassette (MEDIUM/GROOT, normaal type)
② Normaal MEDIUM/
GROOT (Inlaat /
Uitlaat)
Mal
Kleine 1-wegs cassette (MEDIUM/GROOT, type WindFree)
① WindFree MEDIUM/
GROOT (Inlaat / Uitlaat)
Mal
4
Nederlands
(Eenheid: mm)
Luchtinlaat
Binnenunit
plafond
Luchtinlaat
Binnenunit
plafond
(Eenheid: mm)
② Normaal MEDIUM/
GROOT (Inlaat /
Uitlaat)
Binnenunit
① WindFree MEDIUM/
GROOT (Inlaat / Uitlaat)
Binnenunit
6 Plaats het rooster.
• Maak de 2 veiligheidshaken van het paneel aan beide
zijden van het rooster vast.
• Druk op het [PUSH]-teken om het rooster te
bevestigen.
OPMERKING
• Zorg er voor het werken aan het rooster voor dat de
veiligheidshaken van het paneel aan beide zijden van
het rooster zijn bevestigd zodat het rooster niet valt
tijdens het werk.
PUSH
