7. Das System verdrahten
1. Schließen Sie die Antenne an und befestigen Sie diese an der Wand im Haus.
2. Schließen Sie die Leitungen an.
Antenne
a
Stromversorgungseingang DC +12 V (rot)
b
Stromversorgungseingang DC -12 V
c
(schwarz)
Relais des Schlosses COM (gelb)
d
Relais des Schlosses NO (violett)
e
Relais der Klingel COM (grau)
f
V. 03 – 25/02/2016
All manuals and user guides at all-guides.com
SCAMSET8

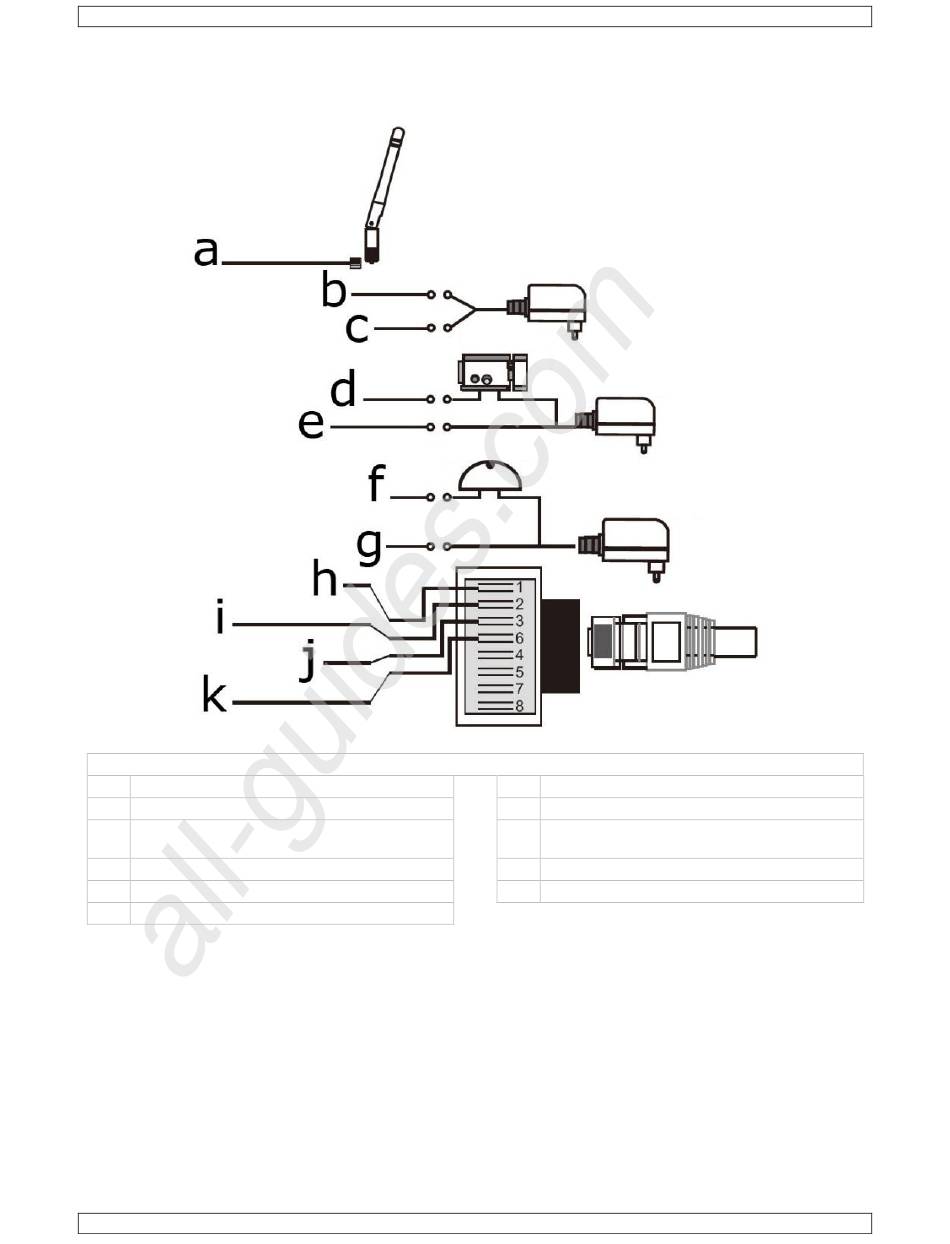

Beschreibung des Anschlussplans
66
Relais der Klingel NO (grau)
g
Netz RJ45 (orange + weiß)
h
Netz RJ45 (orange)
i
Netz RJ45 (grün + weiß)
j
Netz RJ45 (grün)
k
