7. Cablaggio del sistema
1. Collegare l'antenna e fissarla su una parete all'interno della casa.

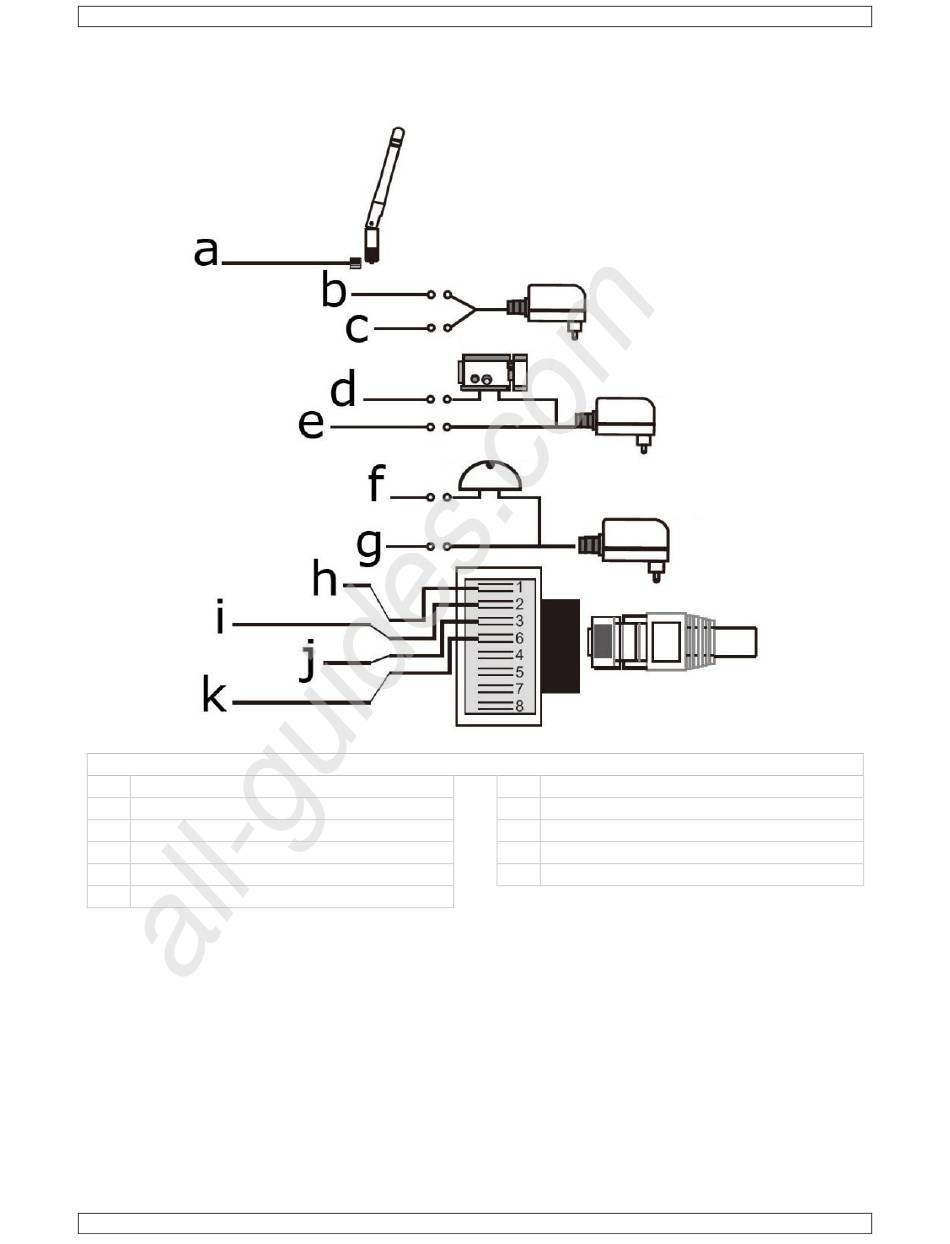

2. Collegamento dei cavi.
antenna
a
alimentazione +12V DC (rosso) positivo
b
alimentazione -12V DC (nero) negativo
c
relè lock COM (giallo)
d
relè lock NO (viola)
e
relè campanello COM (grigio)
f
V. 03 – 25/02/2016
All manuals and user guides at all-guides.com
SCAMSET8
descrizione delle connessioni
96
relè campanello NO (grigio)
g
Cavo RJ45 (arancione + bianco)
h
Cavo RJ45 (arancione)
i
Cavo RJ45 (verde + bianco)
j
Cavo RJ45 (verde)
k
