7. Ligação do Sistema
1. Ligue a antena e fixe-a à parede no interior da casa.
2. Ligue os fios.
antena
a
corrente DC + 12 V (vermelho)
b
corrente DC -12 V (preto)
c
relé de bloqueio COM (amarelo)
d
relé de bloqueio NO (roxo)
e
relé da campainha COM (cinzento)
f
V. 03 – 25/02/2016
All manuals and user guides at all-guides.com
SCAMSET8

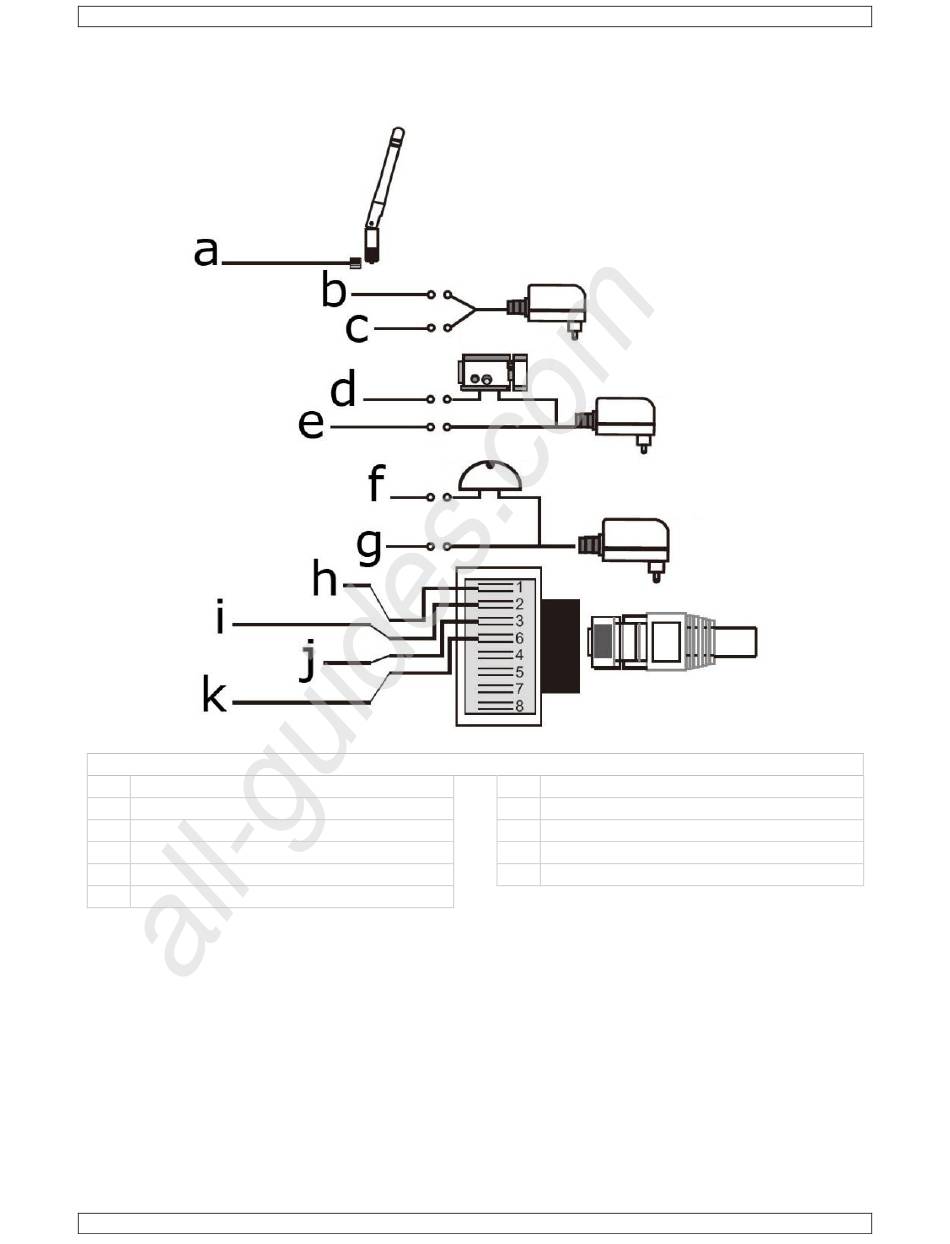

descrição do esquema de ligação
81
relé da campainha NO (cinzento)
g
Rede RJ45 (laranja + branco)
h
Rede RJ45 (laranja)
i
Rede RJ45 (verde + branco)
j
Rede RJ45 (verde)
k
