6 Elektrische aansluiting
6
Elektrische aansluiting
6.1
Veilige elektrische aansluiting
Levensgevaar door hoge spanningen van de PV-generator
De PV-generator genereert bij zonlicht gevaarlijke gelijkspanning, die op de DC-leidingen en
spanningvoerende onderdelen van de omvormer staat. Het contact met de DC-leidingen of de
spanningvoerende onderdelen kan levensgevaarlijke elektrische schokken veroorzaken. Als de
DC-connectoren onder belasting worden losgekoppeld van de omvormer, kan er een lichtboog
ontstaan die een elektrische schok of verbrandingen veroorzaakt.
• Raak geen blootliggende kabeluiteinden aan.
• Raak de DC-leidingen niet aan.
• Raak geen spanningvoerende onderdelen van de omvormer aan.
• Laat de omvormer uitsluitend monteren, installeren en in bedrijf stellen door vakmensen met
de juiste kwalificaties.
• Laat fouten uitsluitend door vakmensen verhelpen.
• Voordat er werkzaamheden aan de omvormer verricht worden, moet deze altijd op de in dit
document beschreven manier spanningsvrij worden geschakeld.
6.2
Overzicht van het aansluitpaneel

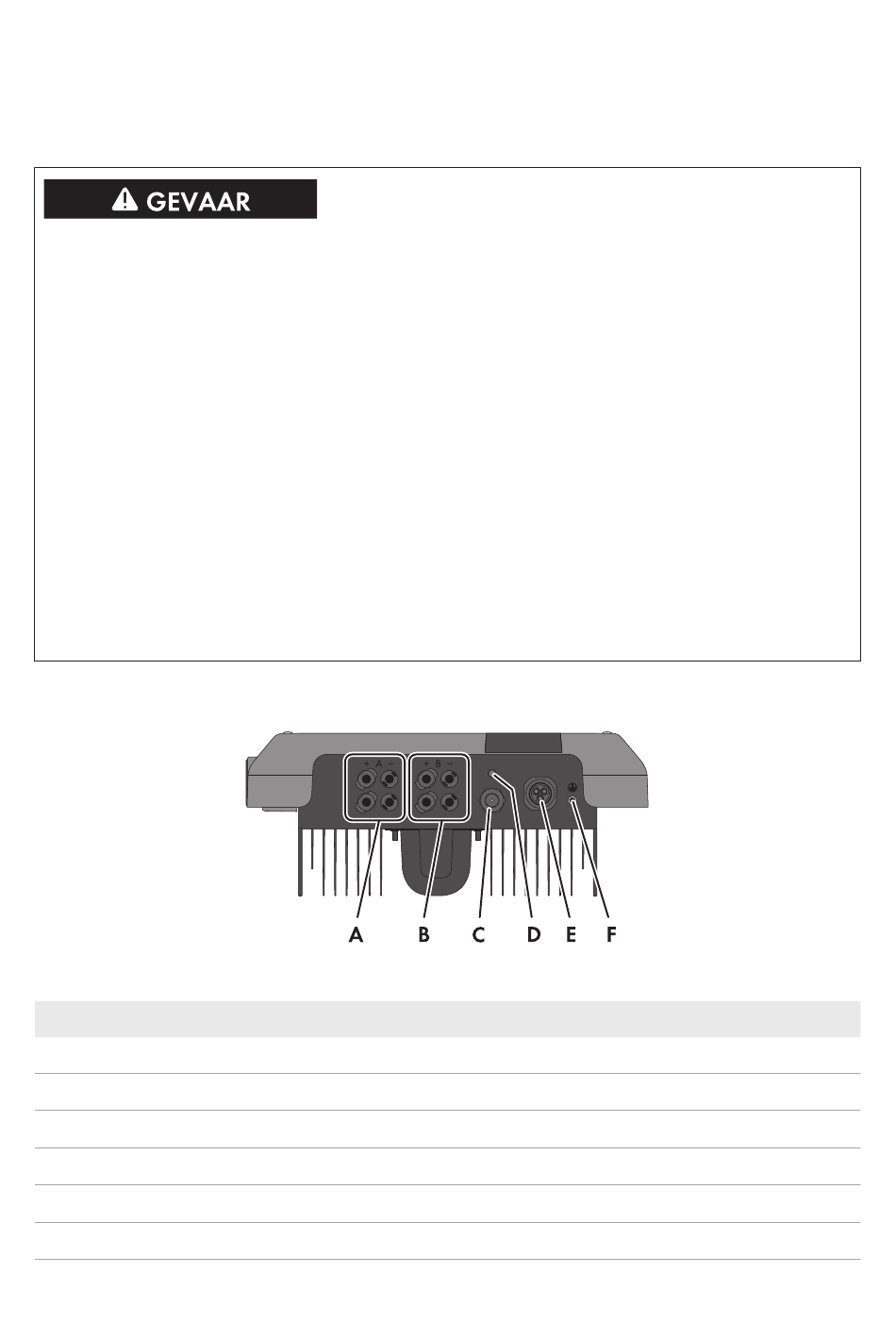

Afbeelding 6: Aansluitpanelen aan de onderkant van de omvormer
Positie
A
B
C
D
E
F
22
SB30-50-1AV-40-BE-nl-10
Aanduiding
2 positieve en 2 negatieve DC-connectoren, ingang A
2 positieve en 2 negatieve DC-connectoren, ingang B
Netwerkbus met beschermkap
Bus met beschermkap voor de WLAN-antenne
Bus voor de AC-aansluiting
Aansluitpunt voor een extra aarding
SMA Solar Technology AG
Bedieningshandleiding
