SMA Solar Technology AG
6.6
DC-aansluiting
6.6.1
Voorwaarden voor de DC-aansluiting
Eisen aan de PV-panelen per ingang:
☐ Alle PV-panelen moeten van hetzelfde type zijn.
☐ Alle PV-panelen moeten dezelfde oriëntatie en helling hebben.
☐ Op de volgens de statistieken koudste dag mag de nullastspanning van de PV-generator
nooit groter zijn dan de maximale ingangsspanning van de omvormer.
☐ Op alle strings moet een gelijk aantal serieel geschakelde PV-panelen zijn aangesloten.
☐ De maximale ingangsstroom per string moet worden aangehouden en mag niet hoger zijn
dan de doorgangsstroom van de DC-connectoren (zie hoofdstuk 14 "Technische gegevens",
pagina 91).
☐ De grenswaarden voor de ingangsspanning en de ingangsstroom van de omvormer moeten
worden aangehouden (zie hoofdstuk 14 "Technische gegevens", pagina 91).
☐ De positieve aansluitkabels van de PV-panelen moeten voorzien zijn van de positieve DC-
connectoren (voor informatie over het confectioneren van DC-connectoren zie
installatiehandleiding van de DC-connectoren).
☐ De negatieve aansluitkabels van de PV-panelen moeten voorzien zijn van de negatieve DC-
connectoren (voor informatie over het confectioneren van DC-connectoren zie
installatiehandleiding van de DC-connectoren).
Gebruik van Y-adapters voor parallelschakeling van strings
De Y-adapters mogen niet worden gebruikt om de DC-stroomkring te onderbreken.
• De Y-adapters mogen niet in de directe nabijheid van de omvormer zichtbaar of vrij
toegankelijk zijn.
• Als u de DC-stroomkring wilt onderbreken, schakel dan de omvormer altijd spanningsvrij,
zoals beschreven in dit document (zie hoofdstuk 10, pagina 61).
6.6.2
DC-connectoren confectioneren
Voor de aansluiting op de omvormer moeten alle aansluitkabels van de PV-panelen voorzien zijn
van de meegeleverde DC-connectoren. Confectioneer de DC-connectoren zoals hieronder
beschreven. Let daarbij op de juiste polariteit. De DC-connectoren zijn gekenmerkt met "+" en "-".

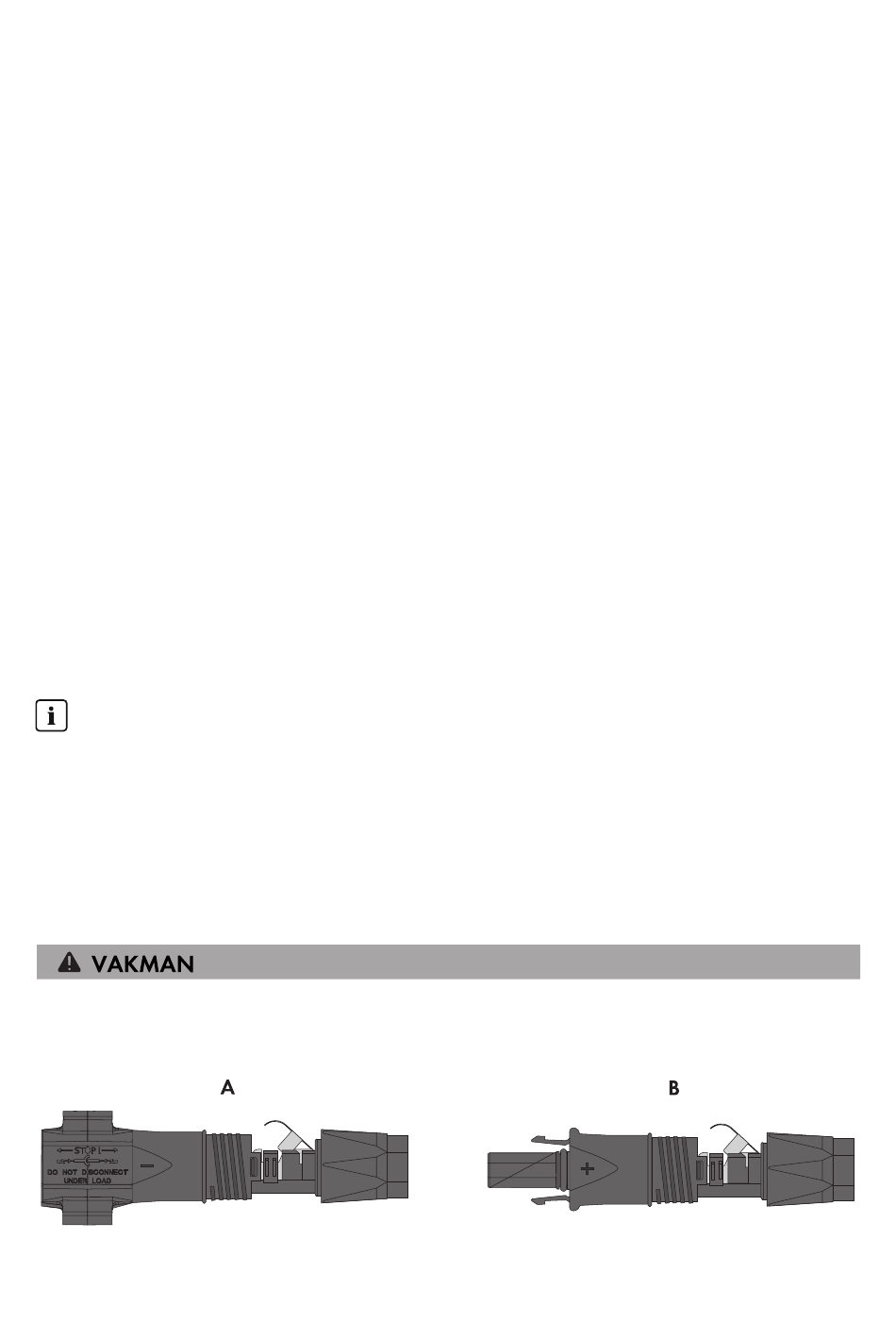

Afbeelding 7: Negatieve (A) en positieve (B) DC-connector
Bedieningshandleiding
6 Elektrische aansluiting
SB30-50-1AV-40-BE-nl-10
31
