6 Elektrische aansluiting
6.6.4
DC-connectoren demonteren

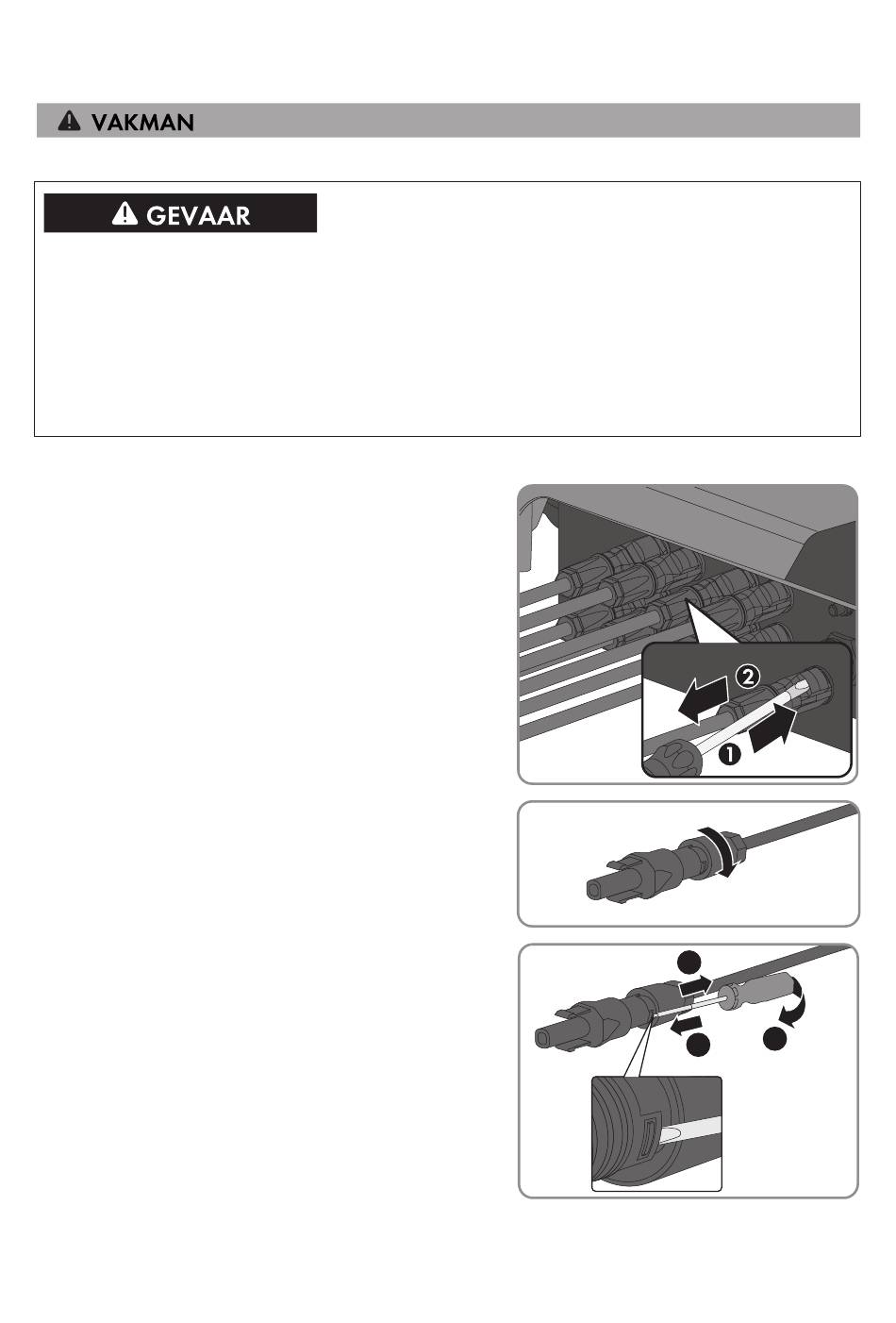

Ga als volgt te werk om de DC-connectoren te demonteren (bijv. bij verkeerde bedrading).
Levensgevaar door hoge spanningen op de DC-leidingen
De PV-generator genereert bij zonlicht gevaarlijke gelijkspanning die op de DC-leidingen staat.
Aanraken van de DC-leidingen kan levensgevaarlijke elektrische schokken veroorzaken.
• Controleer of de omvormer spanningsvrij geschakeld is.
• Raak geen blootliggende kabeluiteinden aan.
• Raak de DC-leidingen niet aan.
Werkwijze:
1. Ontgrendel alle DC-connectoren en trek ze eruit.
Steek hiervoor een platte schroevendraaier of
een speciale gebogen veerklemopener
(bladbreedte: 3,5 mm) in één van de gleuven
aan de zijkant en trek de DC-connectoren recht
naar beneden eruit. Trek hierbij niet aan de
kabel.
2. Draai de wartelmoer van de DC-connector los.
3. Ontgrendel de DC-connector. Haak hiervoor
een platte schroevendraaier in de borging aan
de zijkant en wrik de borging open
(bladbreedte: 3,5 mm).
4. Haal de DC-connector voorzichtig uit elkaar.
