Installatie van de machine op de werkplek
BELANGRIJK
De machine moet op de grond staan en worden ondersteund als hij wordt gebruikt. Als hij niet stabiel staat of niet
goed wordt ondersteund, kan de machine beschadigd raken.
Zet de machine zo neer dat de heersende wind/bries de dampen/rook wegblaast van het gebied waar de gebruiker
staat en richting een gebied waar zich geen mensen bevinden.
4.3.1
Montage
Raadpleeg de symbolen die op de paklijst staan voor de bouten en moeren die nodig zijn voor het monteren van de
verschillende onderdelen. Tijdens het monteren moeten de bout en de nylon flensmoer zodanig worden
aangedraaid dat de handgreep gemakkelijk verticaal kan bewegen.
Montage spaninrichting
Monteer de spaninrichting van bovenaf op de voorkant van het hoofdframe van de machine en steek een bus van
bovenaf in het gat in het uiteinde van de plaat.
Bevestigen van handgreep
Monteer de handgreep aan de voorkant van het hoofdframe van de machine.
Bevestigen van spaninrichting
Monteer de spaninrichting van bovenaf op de voorkant van het hoofdframe van de machine en steek een bus van
bovenaf in het gat in het uiteinde van de plaat.

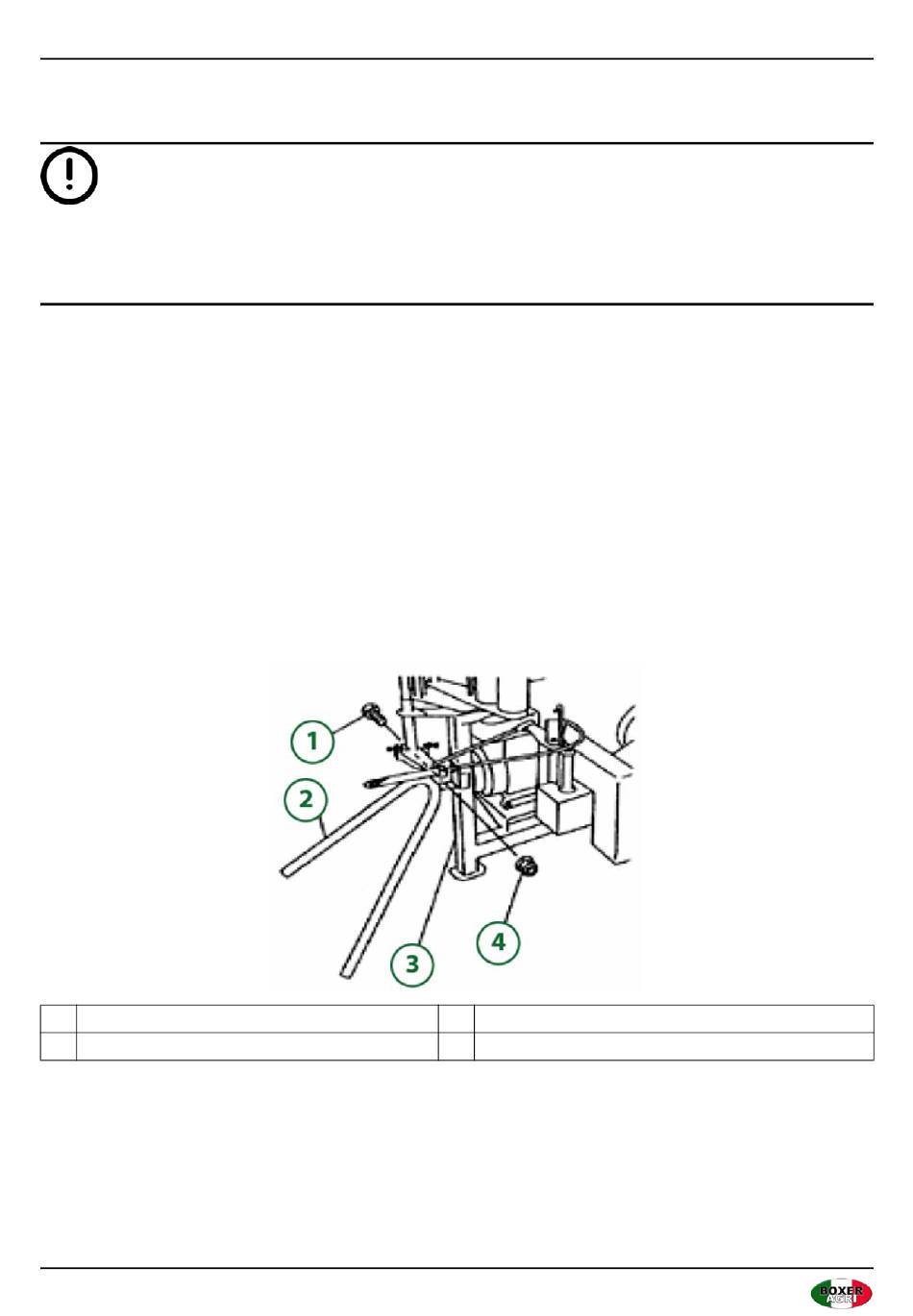

1
Kleine bout M8x25
2
Handgreep
Pagina 15/30
Balenwikkelaar | Gebruikershandleiding
3
Hoofdframe
4
Nylon moer met M8 flens
Augustus 2022
