D E M O N T A G E
OPMERKING: Verwijder de linker accudoos altijd
als eerste.
Hoe het frame uit elkaar te halen
1. Zorg ervoor dat het voorwiel/ de voorwielen recht
vooruit wijzen.
2. Breng de stuurkolom naar beneden en schroef
vast.
OPMERKING: De zwenkbare stuurstang is
uitgerust met een mechanisme dat de voorwielen
vast zet wanneer de stuurstang volledig naar
beneden is gehaald en vastgeschroefd.
3. Pak de frame-ontgrendelhendel vast en til hem
omhoog. Zie figuur 22.
4. Til het voorstuk op totdat de framehaken van
het voorstuk los komen van het achterstuk. Zie
figuur 23.
5. Scheid langzaam de twee delen. Zie figuur 23.
MONTAGE
1. Plaats het voorstuk en achterstuk van uw
scootmobiel zoals afgebeeld in figuur 23.
2. Gebruik de frame ontgrendelhendel om het voorstuk
op te tillen wanneer u de framehaken van het
voorstuk uitlijnt met de onderste framebuis van het
achterstuk. Zie figuur 23.
3. Zodra de framehaken over de onderste framebuis zijn laat u het voorstuk helemaal zakken. Hierdoor zal de
framehaak vergrendelen. Zie figuur 23.
4. Trek het stuur omhoog en draai de verstelknop goed vast.
Indien de scootmobiel niet met accudozen is uitgerust:
1. Installeer de accudozen opnieuw in de accuholten.
2. Sluit beide accudraadbomen aan. Zie figuur 21.
3. Zet de accubevestigingsriem vast.
4. Plaats de achterbekleding.
5. Installeer de zitting en draai deze totdat hij vergrendelt op de juiste plaats.
Indien de scootmobiel met accudozen is uitgerust:
1. Installeer de rechter accudoos opnieuw, gevolgd door de linker accudoos.
OPMERKING: Installeer de rechter accudoos altijd als eerste.
2. Installeer de zitting en draai deze totdat hij vergrendelt op de juiste plaats.
E N
M O N T A G E
FRAMEONTGRENDELHENDEL

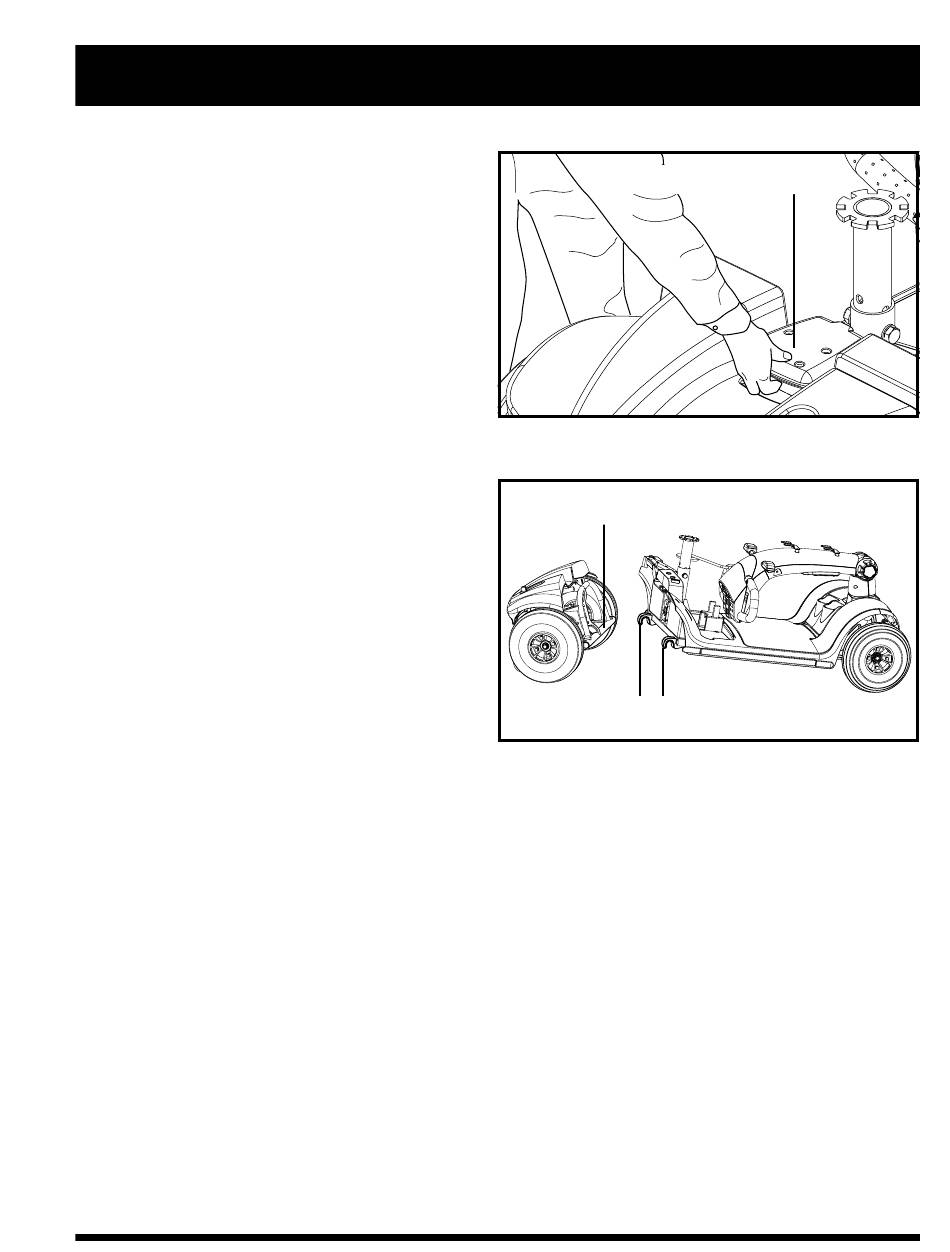

Figuur 22. Frame-ontgrendelhendel
ONDERSTE FRAME BUIS
FRAME HAAK
Figuur 23. Frame demonteren
