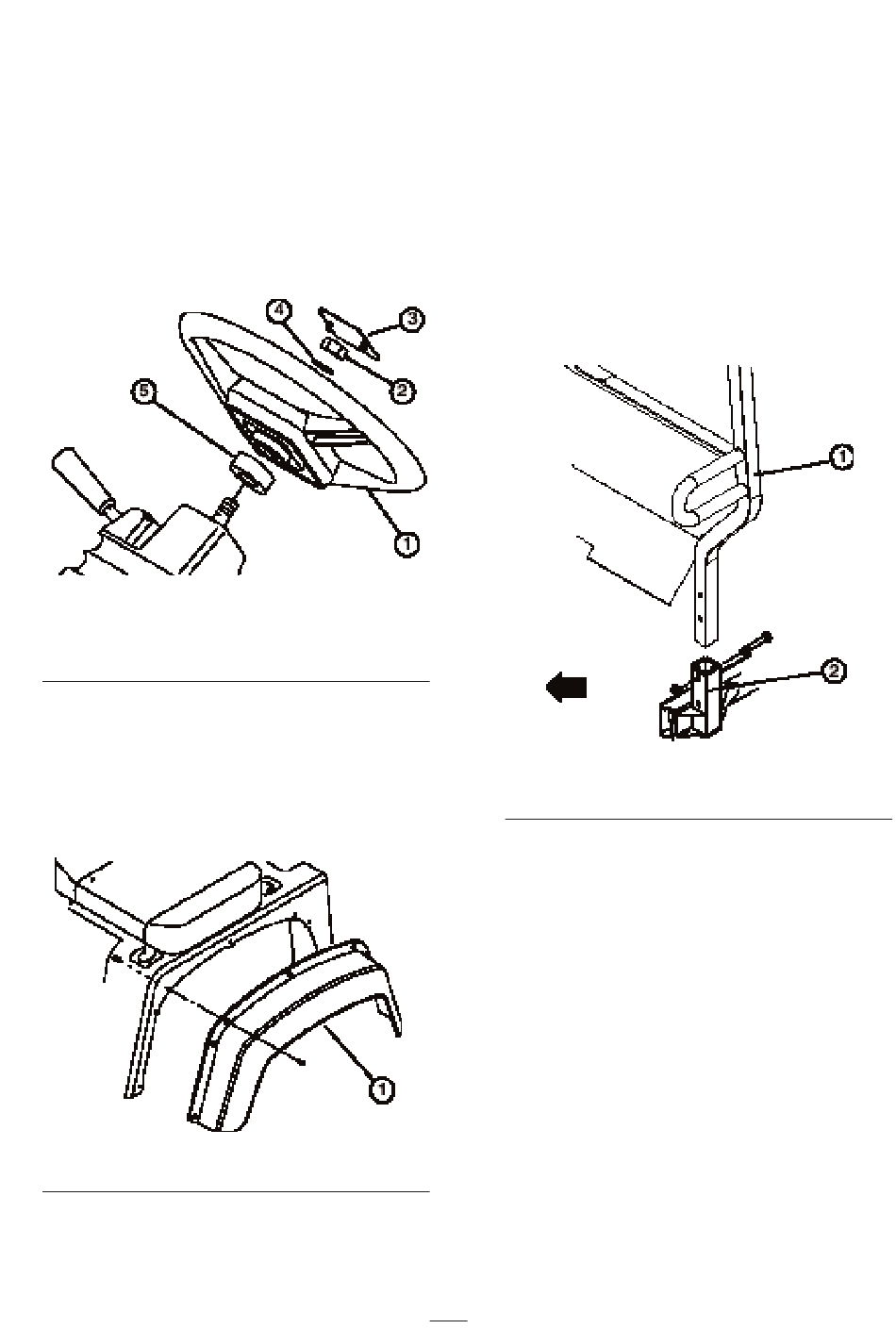

Stuurwiel monteren (Fig. 4)
1.
Verwijder de contramoer van de stuuras. Schuif
de schuimrubber afdichting, het stuurwiel en de
ring op de stuuras.
2.
Bevestig het stuurwiel aan de as met de
contramoer en draai deze aan met een torsie van
14-20 Nm.
3.
Monteer de dop op het stuurwiel.
1. Stuurwiel
2. Contramoer
3. Dop
4. Ring
5. Schuimrubber afdichting
Voorspatschermen monteren
(Fig. 5)
1.
Monteer een spatscherm aan beide kanten van de
ommanteling met (7) 10-24 kruiskopschroeven,
platte ringen en borgringen.
1. Spatscherm
Figuur 4
Figuur 5
De omkiepbeveiliging monteren
(Fig. 6)
1.
Steek beide kanten van de omkiepbeveiliging
in de bevestigingsbeugels aan weerszijden van het
frame van het voertuig en plaats de
omkiepbeveiliging zoals wordt aangegeven op
Figuur 6.
2.
Zet beide kanten van de omkiepbeveiliging vast
aan de bevestigingsbeugels met (2)
tapbouten en borgmoeren.
VOOR
1. Omkiepbeveiliging
2. Bevestigingsbeugels
Accu vullen en opladen
(Fig. 7 & 8)
Als de accu niet is gevuld met accuzuur of
gebruiksklaar is gemaakt, moet u deze uit het voertuig
verwijderen, met accuzuur vullen en opladen.
Accuzuur met een soortelijk gewicht van 1,260 kunt u
kopen bij een plaatselijke accuhandelaar.
1.
Maak de knoppen los waarmee het accudeksel is
bevestigd op de accubasis en schuif het deksel
eraf.
2.
Verwijder de tapbout, de ringen en de borgmoer
waarmee de bevestiging van de accu vastzit aan
de accubasis. Verwijder de bevestiging en schuif
de accu uit de accubasis.
14
1
⁄
-13 x 3"
2
Figuur 6
