Afstelprocedure bladpitch
Onderhoudsafstelling van de bladpitch kan worden uitgevoerd
door een bout (Afbeelding 30) op de arm van de bladvinger
van de troffelmachine af te stellen. Deze bout is het
contactpunt van de troffelarm en de onderste draagplaat op
de drukkraag. Het doel van de afstelling is om consistente
bladpitch en afwerkingskwaliteit te bevorderen.
Kijk naar de volgende indicaties als de bladen ongelijkmatig
slijten. Als dit het geval is, is wellicht afstelling noodzakelijk.
„ Is een blad volledig versleten en ziet de andere er nog als
nieuw uit?
„ Heeft de machine een waarneembare rollende of
springende beweging tijdens gebruik?
„ Kijk naar de machine als deze draait, bewegen de
beveiligingsringen "omhoog en omlaag" ten opzichte van
de grond?
„ Bewegen de pitchcontroletorens heen en weer?
AFSTELBOUT
BLADPITCH
Afbeelding 30. Afstelbout van bladpitch
De eenvoudigste en meest consistente wijze om afstellingen
aan de troffelarmvingers aan te brengen, is het gebruik van
de afstelhouder troffelarm (onderdeelnr. 9177). Deze wordt
geleverd met alle noodzakelijke hardware om op juiste wijze
dit onderhoud uit te voeren en de instructies over het gebruik
van dit gereedschap.
Als een afstelhouder van de troffelarm niet beschikbaar is en
directe afstelling is noodzakelijk, kan een tijdelijke afstelling
worden uitgevoerd als u ziet of voelt welk blad harder trekt
door de bout van het desbetreffende blad af te stellen.
Een betere manier om te bepalen welke bladen moeten
worden aangepast, is om de machine op een bekend 'VLAK'
oppervlak (metalen staalplaat) te plaatsen en de bladen zo
vlak mogelijk te pitchen. Kijk nu naar de afstelbouten. Ze
moeten nauwelijks contact maken met de onderste draagplaat
op de spin. Als u ziet dat een van de bouten geen contact
maakt, dient u een afstelling door te voeren.
PAGINA 32 — HHNG5 DUBBELE (RIDE-ON)TROFFELMACHINE • GEBRUIKERSHANDLEIDING — REV. #0 (16/07/13)

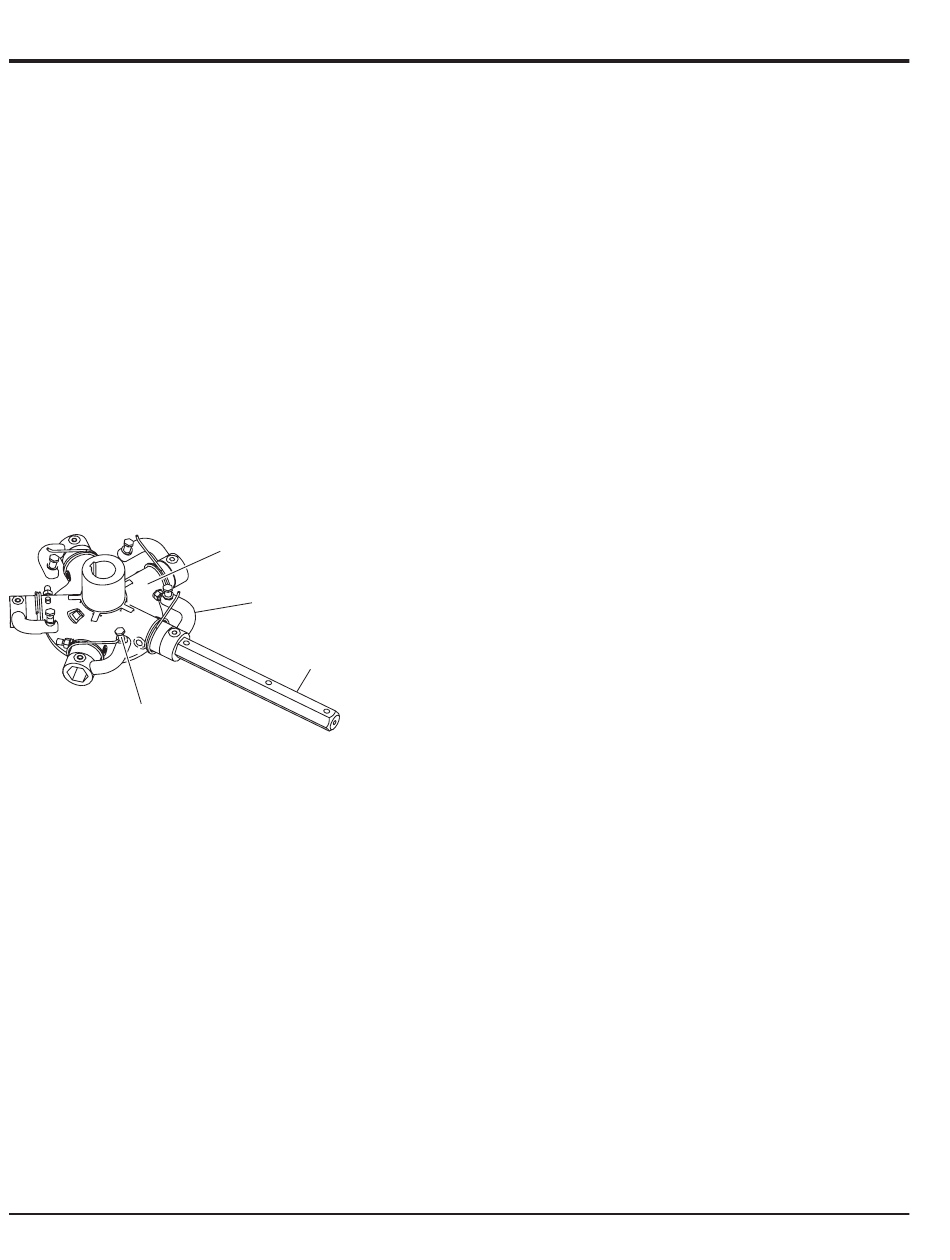

SPINPLAAT
TROFFELHENDEL (VINGER)
TROFFELARM
Stel de 'hoge' bouten omlaag tot het niveau van de ene die
geen contact maakt, of pas de 'lage' bout aan het niveau van
de hogere bouten aan. Indien mogelijk past u de lage bout aan
het niveau van de overige bouten aan. Dit is de eenvoudigste
manier, maar werkt niet altijd. Verifieer na afstelling of de
bladpitches juist functioneren.
Bladen die onjuist zijn afgesteld, kunnen meestal niet vlak
pitchen. Dit kan optreden als de afstelbouten te hoog zijn
afgesteld. Afstelbouten daarentegen die te laag zijn afgesteld,
zorgen ervoor dat de bladen niet voldoende hoog voor
afwerkingswerkzaamheden zijn afgesteld.
Als de machine na het afstellen van de bladpitches nog steeds
niet goed functioneert, moeten de bladen, troffelarmen en
de draagbussen van de troffelarm worden gecontroleerd op
afstelling, schade of slijtage. Zie de volgende gedeeltes.
Bladen verwisselen
Wij adviseren dat ALLE bladen van de gehele machine
gelijktijdig worden verwisseld. Als slechts een of enkele van
de bladen worden verwisseld, zal de machine het beton niet
gelijkmatig afwerken en kan de machine gaan hobbelen of
springen.
1. Plaats de machine op een vlakke ondergrond. Pas de
regeling van de bladpitch aan om de bladen zo vlak
mogelijk te maken. Let op de bladrichting op de troffelarm.
Dit is belangrijk voor dubbele (ride-on) troffelmachines
omdat de twee sets bladen contradraaien. Hijs de
machine op, plaats ter ondersteuning blokken onder de
belangrijkste beveiligingsring.
2. Verwijder de bouten en de borgringen op de troffelarm
en verwijder vervolgens het blad.
3. Schraap al het beton en vuil van de troffelarm. Dit is
belangrijk om het nieuwe blad goed te kunnen bevestigen.
4. Installeer het nieuwe blad, behoud de juiste draairichting.
5. Plaats de bouten en de borgringen terug.
6. Herhaal stap 2 t/m 5 voor alle overige bladen.
Reiniging
Zorg dat beton nooit uithardt op de krachttroffelmachine. Spoel
direct na gebruik al het beton van de troffelmachine met water.
Zorg dat u niet op een hete motor of geluidsdemper sproeit.
U kunt met een oude verfkwast of borstel beton weghalen dat
al bezig is met uitharden.
ONDERHOUD
