troffelmachine geen vloeiende beweging maken. Als u denkt
dat de troffelarmen verbogen zijn, dan controleert u als volgt
op vlakheid. Raadpleeg Afbeelding 39:

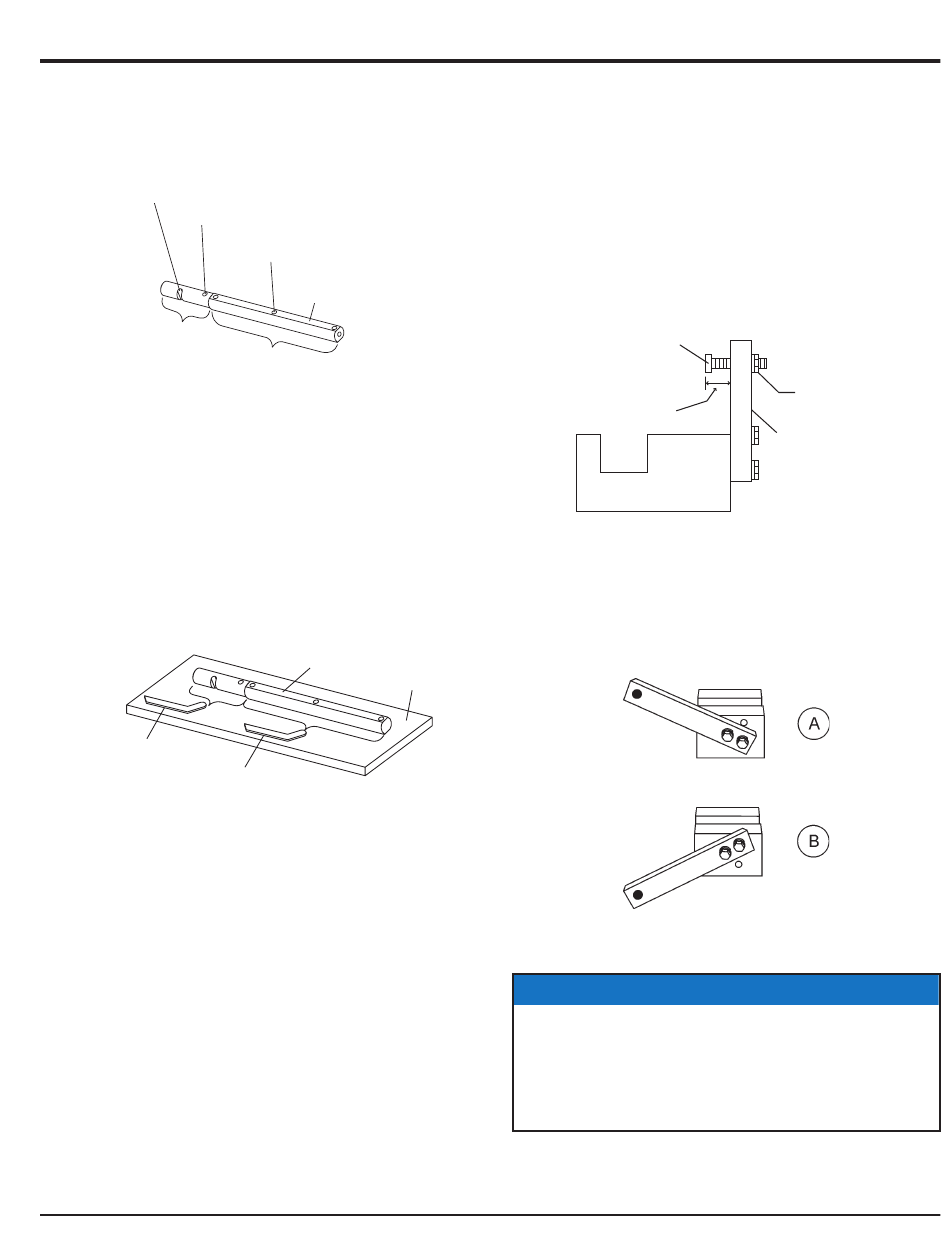

Bevestigingssleuf van hendel
(linkerarm weergegeven)
Rolpenopening
Troffelarm
Gedeelte van ronde as
Gedeelte zeskantige as
Afbeelding 38. Troffelarm
1. Gebruik een dikke staalplaat, granietenplaat of enig
oppervlak dat gegarandeerd vlak is om alle zijden van
elke troffelarm op vlakheid te controleren.
2. Controleer elk van de zes zijden van de troffelarm
(zeskantig gedeelte). Een voelmaat van 0,10 mm (0,004
inch) mag niet tussen het vlakke gedeelte van de
troffelarm en het testoppervlak passen langs de lengte
van het testoppervlak. (Afbeelding 39) .
VOELMAAT
0,127 mm (0,005 in.)
VOELMAAT
(0,004 in./0,10 mm
Afbeelding 39. Controleer of de
troffelarmen vlak zijn
3. Controleer vervolgens de speling tussen de ronde as en het
testoppervlak als een van de vlakke zeskantige gedeeltes
van de arm op het testoppervlak rust. Draai de arm
naar elk vlak zeskantig gedeelte en controleer de speling
rondom de as. Gebruik een voelmaat van 0,127 mm (0,005
inch). Elk gedeelte moet dezelfde speling vertonen tussen
rondom de as van de troffelarm en het testoppervlak.
4. Als de troffelarm niet vlak of verbogen is, vervangt u de
troffelarm.
HHNG5 DUBBELE (RIDE-ON)TROFFELMACHINE • GEBRUIKERSHANDLEIDING — REV. #0 (16/07/13) — PAGINA 35
Boutopening voor
bladbevestiging (één van drie)
Vlak van zeskantige as
(bovenzijde van arm)
van troffelarm
TROFFELARM
TESTOPPERVLAK
)
AFSTELLING TROFFELARM
In (Afbeelding 40) wordt de afstelhouder met hierin een
troffelarm, weergegeven. Omdat elke troffelarm in de houder
wordt bevestigd, moet de armbout worden afgesteld tot waar
deze een stop op de houder veroorzaakt. Hierdoor zullen
gelijkmatig alle troffelarmen worden afgesteld, waardoor de
afwerkingsmachine vlak en zo gelijkmatig wordt.
1. Plaats het afstelgereedschap voor de troffelarm
onderdeelnr. 9177.
AFSTELBOUT
"AFSTAND"
Afbeelding 40. Afstelgereedschap voor
2. Controleer of de houderarm juist is afgesteld (omhoog
of omlaag) voor de draaiing van uw troffelarm, zoals
weergegeven in Afbeelding 41.
VLAK
Afbeelding 41. Afstelling troffelarm
OPGELET
Armen met een bladrotatie RECHTSOM gebruiken de
houderarm in de positie OMHOOG (Afbeelding 41A).
Armen met een bladrotatie LINKSOM gebruiken de houder
met de houderarm in de positie OMLAAG (Afbeelding 41B).
ONDERHOUD
BORGMOER
HOUDER
ARM
ZIJAANZICHT
troffelarm zijaanzicht
