VERWIJDEREN VAN DE TROFFELBLAD
Verwijder de troffelbladen door de drie zeskantige kopbouten
(Afbeelding 34) van de troffelarm te verwijderen. Plaats de
bladen terzijde.

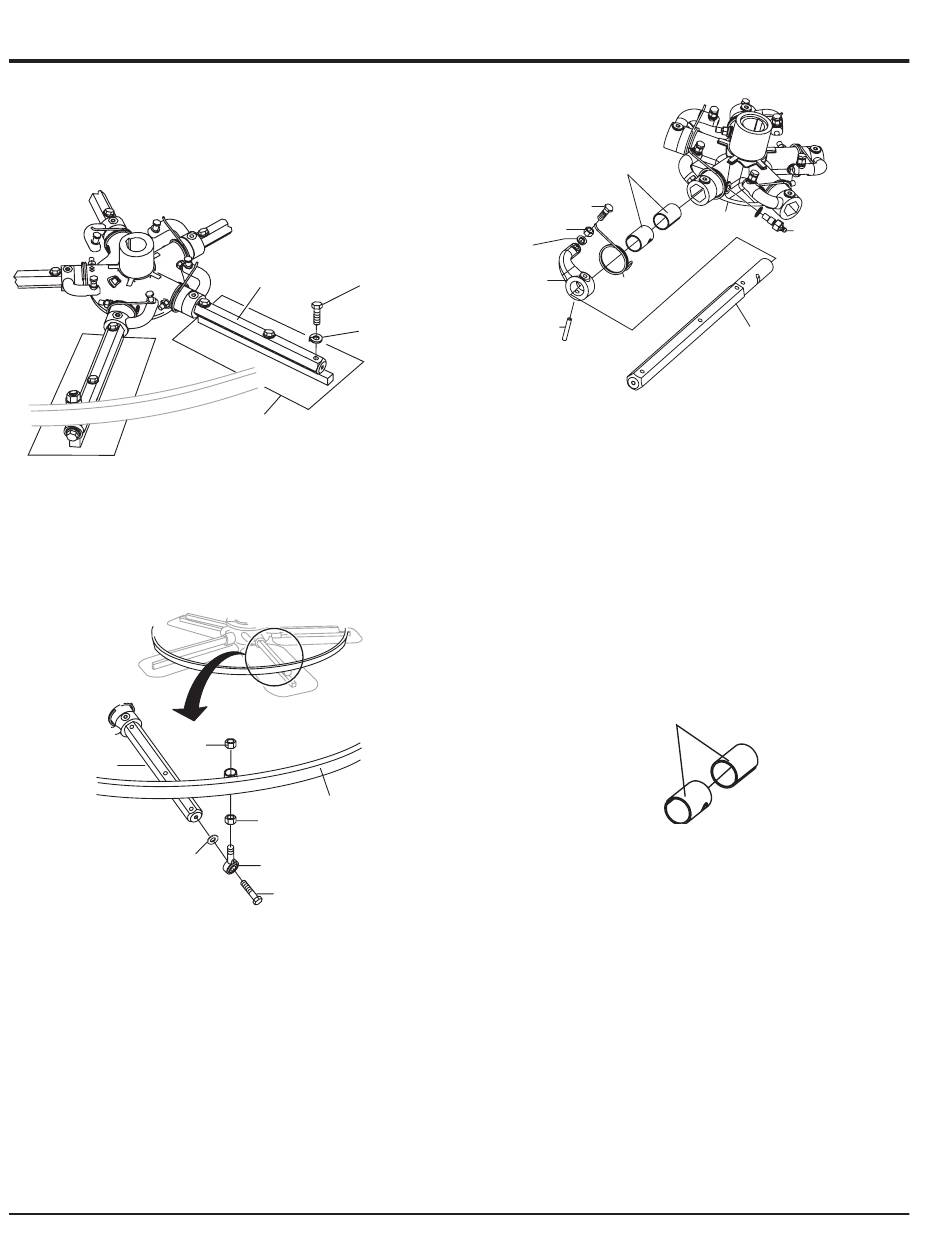

Afbeelding 34. Verwijderen van het troffelblad
VERWIJDEREN VAN TROFFELARM
1. Verwijder de hardware die de stabilisatiering op de
troffelarm bevestigd. (Afbeelding 35)
MOER
TROFFELARM
VLAKKE
RING
Afbeelding 35. Stabilisatiering
(Stabilisatiering)
2. Elke troffelarm wordt met een zeskantige kopbout op
de spinplaat (Afbeelding 36) gehouden (schroefdraad
smeren) en een rolpen. Verwijder zowel de zeskantige
kopbout en de rolpen van de spinplaat.
PAGINA 34 — HHNG5 DUBBELE (RIDE-ON)TROFFELMACHINE • GEBRUIKERSHANDLEIDING — REV. #0 (16/07/13)
ZESKANTIGE
KOP BOUT
TROFFELARM
BORGRING
TROFFELBLAD
STABILISATIE-
MOER
RING
STAAFEINDE
BOUT
3. Verwijder de troffelarm van de spinplaat.
BRONZEN
DRAAGBUS
ZESKANTIGE SCHROEF
ZESKANTIGE BORGMOER
BORGRING
HEFBOOM
TERUGDRUK-
ROLPEN
Afbeelding 36. Rolpen en smeernippel
4. Als de inzetstukken van de troffelarm (bronzen draagbus)
uit de troffelarm komen, verwijdert u de draagbus uit
de troffelarm en legt u deze op een veilige plek. Als
de draagbus in de spinplaat blijft, dient u de draagbus
voorzichtig te verwijderen.
5. Bepaal de bronzen troffelarm draagbussen (afbeelding
37) en reinig deze indien nodig. Vervang de draagbussen
als deze vervormd of versleten zijn.
Afbeelding 37. Bronzen draagbussen
6. Verwijder met een metaalborstel enige afzetting van beton
van alle zes zijden van de troffelarm. Herhaal dit voor de
overige armen.
CONTROLEER OF DE TROFFELARMEN RECHT ZIJN
Troffelarmen kunnen beschadigd zijn door ruwe handelingen
(zoals de troffelarm op een pad laten vallen) of door het raken
van blootliggende leidingen, waardoor ze vervormd raken
tijdens gebruik. Met een verbogen troffelarm kan de
ONDERHOUD
2-DELIG
SPINPLAAT
VEER ARM
TROFFELARM
verwijderen
2-DELIG BRONZEN
DRAAGBUSSEN
BORGMOER
(SCHROEFDRAAD
INSMEREN)
