Het aansluiten van de printer en de PC
U kunt uw eigen printer of PC op de connector (9-pin) van de seriële interface
(RS-232C) van het systeem aansluiten. De printer wordt gebruikt voor het
afdrukken van de SMDR (Station Message Detail Recording) en de
systeemgegevens. De PC wordt gebruikt voor systeemprogrammering.

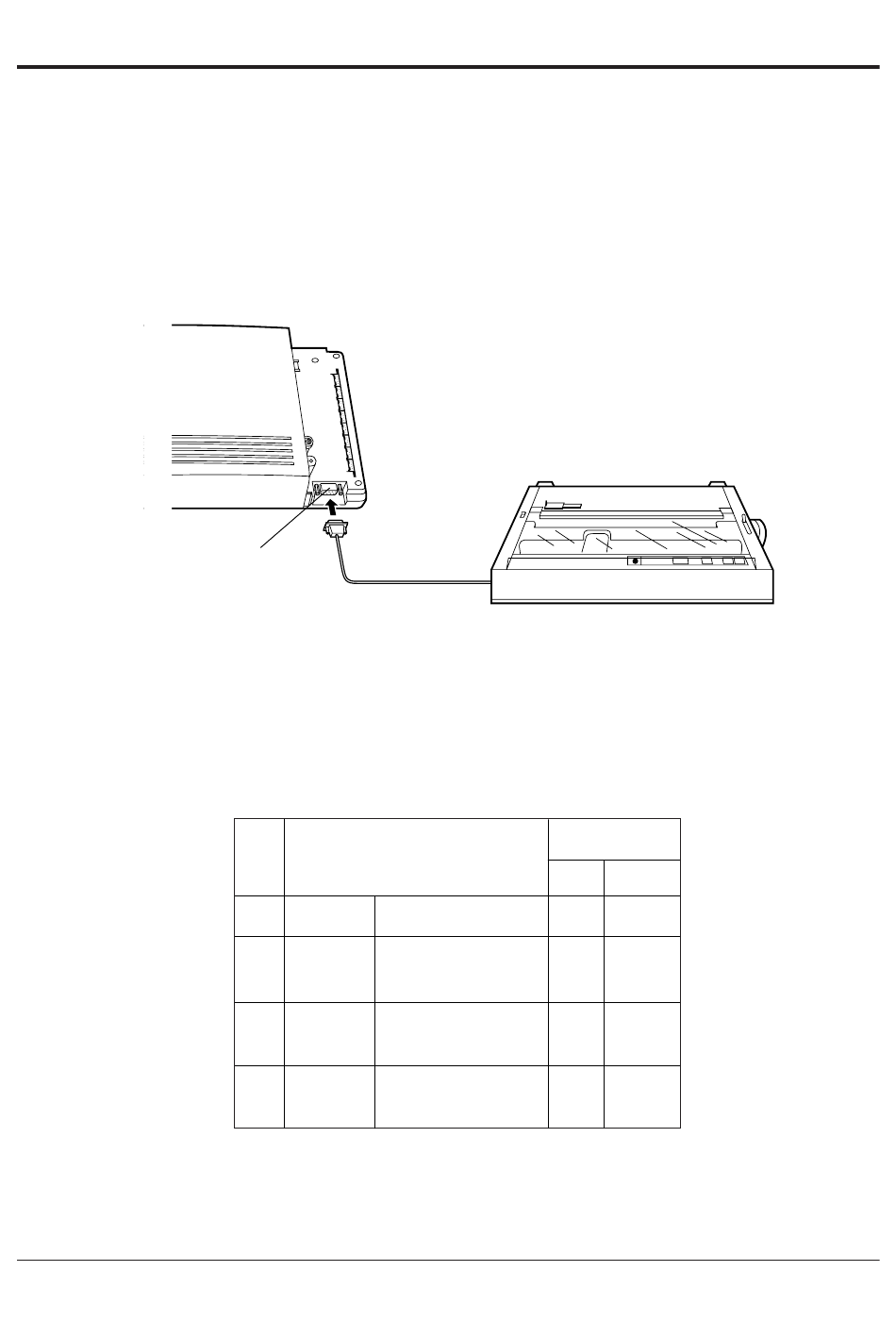

Sluit de seriële interface (RS-232C) connector van de printer of de PC aan op de
seriële interface connector van het systeem. Kabels dienen te worden afgeschermd
en de maximale lengte bedraagt 2 meter.
Seriële interface
(RS-232C) (9-pin)
Rangschik de snoeren zodanig, dat de printer of de PC op het systeem zal worden
aangesloten volgens het schema op de volgende bladzijde.
De pin-configuratie van de EIA (RS-232C) connector is als volgt:
Pin-
Signaalnaam
nr.
2
RXD
Received Data
3
TXD
Transmitted Data
4
DTR
Data Terminal Ready
5
SG
Signal Ground
6
DSR
Data Set Ready
7
RTS
Request To Send
8
CTS
Clear To Send
Printer
Circuittype
EIA
CCITT
BB
104
BA
103
CD
108.2
AB
102
CC
107
CA
105
CB
106
