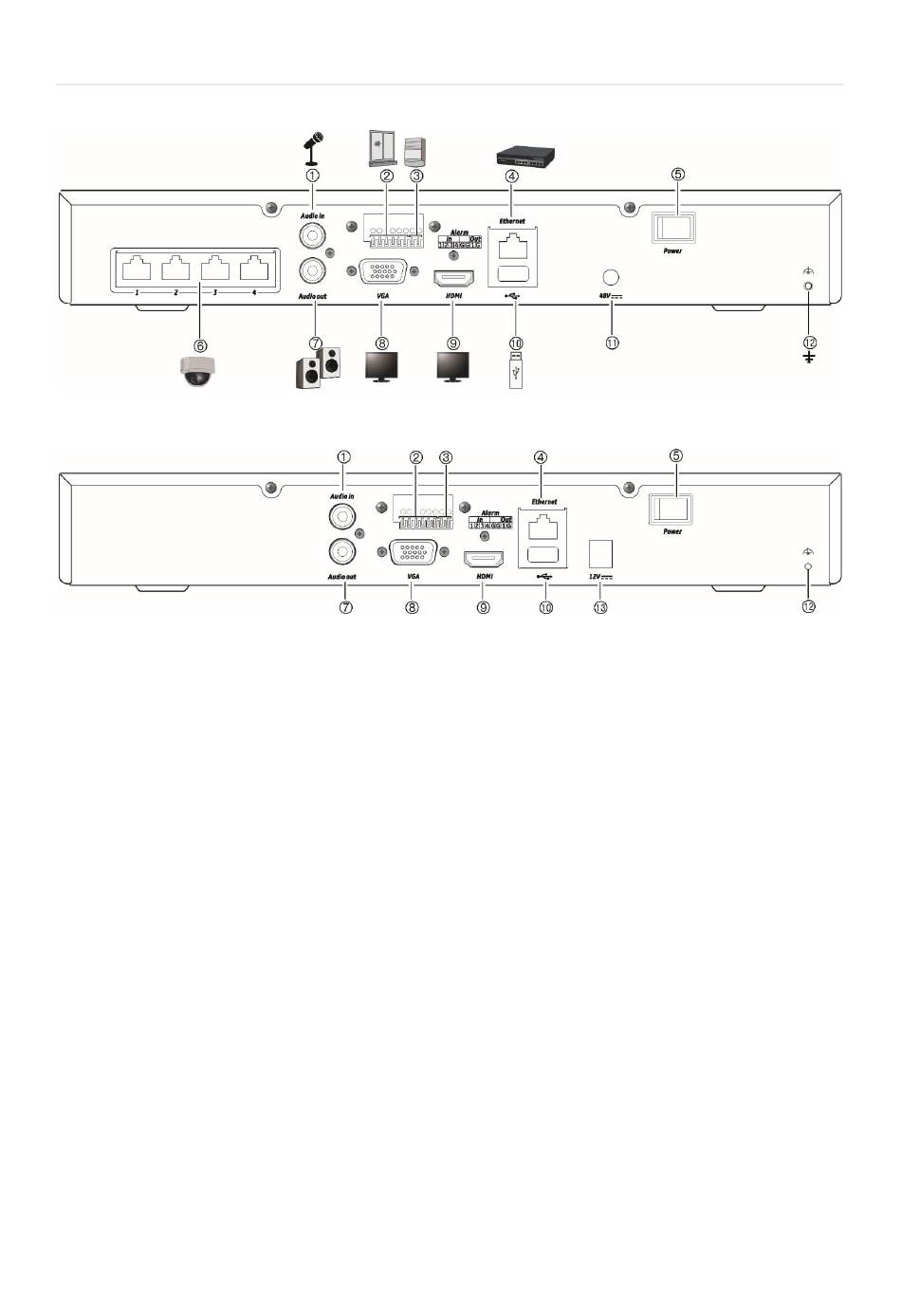

Afbeelding 1: Aansluitingen op het achterpaneel TVN 1104cS en TVN 1104c
TVN 1104cS:
TVN 1104c: (alleen EMEA)
1. Aansluiting voor een microfoon voor
bidirectionele audio (niet opgenomen).
2. Aansluiting voor maximaal vier
alarmingangen.
3. Aansluiting voor een alarmrelaisuitgang.
4. Aansluiting voor een netwerkverbinding.
5. Aan/uit-schakelaar.
6. Geïntegreerde PoE-poorten voor aansluiten
van IP-camera's (4).
7. Aansluiting voor luidsprekers voor uitvoer van
audio.
TruVision NVR 11 Gebruikershandleiding
8. Aansluiting voor een VGA-monitor.
9. Aansluiting voor een HDTV. De HDMI-
aansluiting ondersteunt digitale audio en
video.
10. Aansluiting voor een optioneel USB-2.0-
apparaat, zoals een muis, CD/DVD-brander of
HDD.
11. Aansluiting voor de 48 VDC PSU
(meegeleverd) (afhankelijk van het model).
12. Aansluiting voor de aarding.
13. Aansluiting voor de 12 VDC PSU
(meegeleverd) (afhankelijk van het model).
