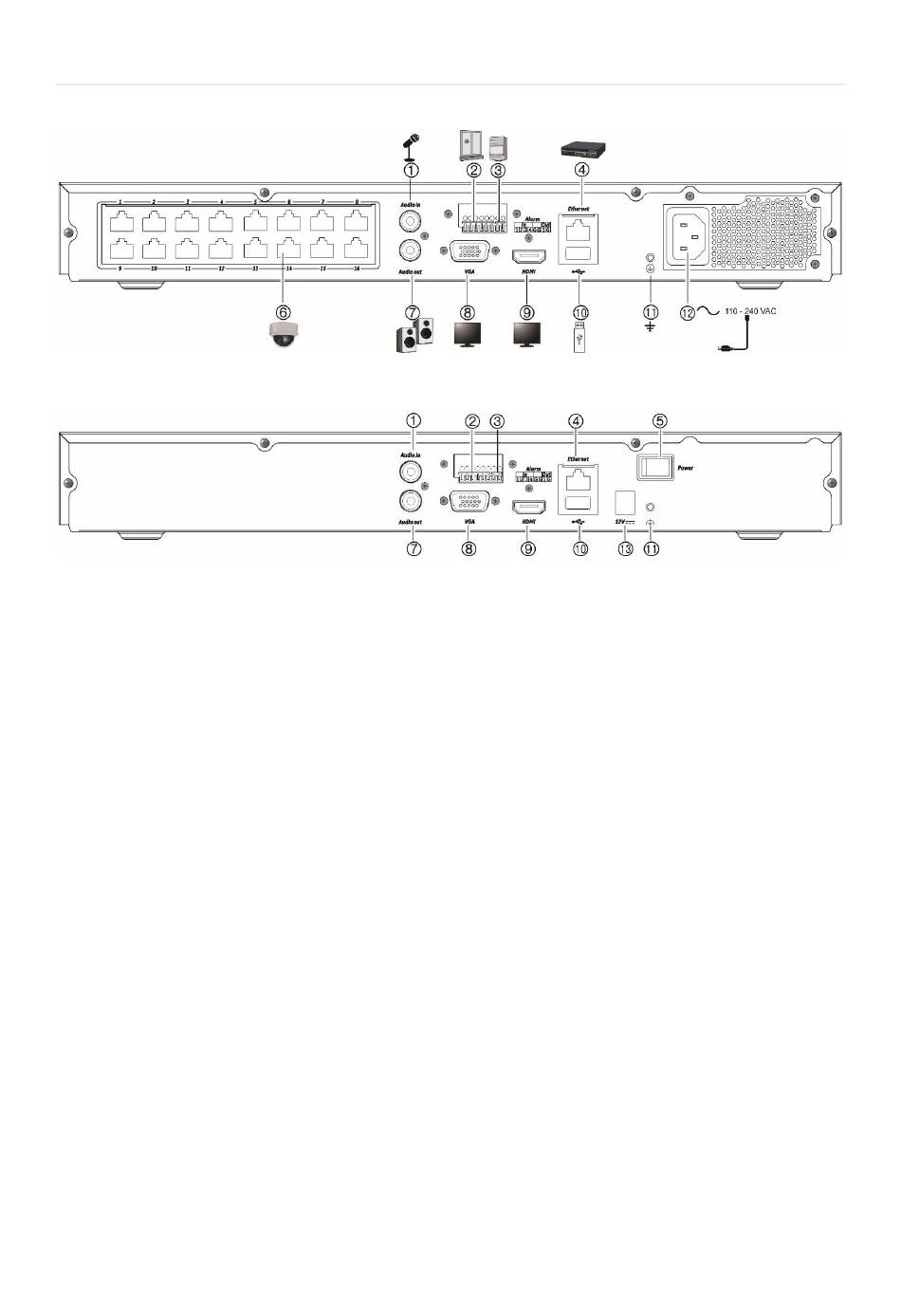

Afbeelding 3: Aansluitingen op het achterpaneel TVN 1116S en TVN 1116
TVN 1116S:
TVN 1116: (alleen EMEA)
1. Aansluiting voor een microfoon voor
bidirectionele audio (niet opgenomen).
2. Aansluiting voor maximaal vier
alarmingangen.
3. Aansluiting voor een alarmrelaisuitgang.
4. Aansluiting voor een netwerkverbinding.
5. Aan/uit-schakelaar.
6. Geïntegreerde PoE-poorten voor aansluiten
van IP-camera's (16).
7. Aansluiting voor luidsprekers voor uitvoer van
audio.
Monitoraansluitingen
De recorder ondersteunt een resolutie tot 1920 x 1080/60 Hz in VGA en tot 3840 x
2160/30 Hz in HDMI. De monitorresolutie moet ten minste 1024 × 768 zijn. Pas uw
monitor aan op basis van deze resolutie.
Er is geen gebeurtenismonitor voor de 4-kanaalsrecorder. De VGA- en HDMI-monitors
geven hetzelfde beeld weer. Wanneer een gebeurtenis plaatsvindt, verschijnt deze
in beide schermen in volledige schermmodus.
Voor de 8- en 16-kanaalsrecorders kunnen de VGA- en HDMI-monitors worden
gebruikt als hoofd- en gebeurtenismonitors.
TruVision NVR 11 Gebruikershandleiding
8. Aansluiting voor een VGA-monitor.
9. Aansluiting voor een HDTV. De HDMI-
aansluiting ondersteunt digitale audio en
video.
10. Aansluiting voor een optioneel USB-2.0-
apparaat, zoals een muis, CD/DVD-brander of
HDD.
11. Aansluiting voor de aarding.
12. Aansluiting voor een voedingskabel op de
recorder (meegeleverd).
13. Aansluiting voor de 12 VDC PSU
(meegeleverd).
Hoofdstuk 2: Fysieke installatie
15
