▪ Bepaal de kameroppervlakte door de muren, deuren en
scheidingen op de vloer te projecteren en de ingesloten
oppervlakte te berekenen.
▪ Ruimten die alleen verbonden worden door een vals plafond,
kanalen of dergelijke mogen niet als één ruimte worden
beschouwd.
▪ Als de scheiding tussen 2 kamers op eenzelfde verdieping aan
bepaalde vereisten voldoet, dan worden de kamers als één kamer
beschouwd en mogen de oppervlakten van de kamers worden
opgeteld. Zodoende kan de waarde voor de kameroppervlakte die
wordt gebruikt voor de berekening van de maximaal toegelaten
hoeveelheid koelmiddel worden verhoogd.
Voor
de
kleinste
afzonderlijke
binnenunits, NIET voor EKVDX), MOET aan één van de volgende 2
vereisten worden voldaan:
▪ Kamers op dezelfde verdieping die verbonden zijn door een
permanente opening tot op de vloer waardoor zich mensen
kunnen bewegen, mogen als één kamer worden beschouwd.
▪ Kamers op dezelfde verdieping die verbonden zijn door openingen
die voldoen aan bepaalde vereisten (zie de montagehandleiding
en gebruiksaanwijzing van de buitenunit), mogen als één kamer
worden beschouwd. De opening moet bestaan uit minstens 2
delen om luchtcirculatie mogelijk te maken.
13
Installatie van de unit
WAARSCHUWING
Bij gebruik van R32-koelmiddel MOET de installatie
voldoen aan de vereisten die gelden voor deze R32-
apparatuur. Zie
"2.1 Instructies voor apparatuur met R32-
koelmiddel" [ 4 5] voor meer informatie.
13.1
Installatieplaats voorbereiden
Vermijd
installatie
in
een
oplosmidddelen zoals inkt en siloxaan.
Vermijd rechtstreeks zonlicht op de unit (bijv. een vals plafond dat is
blootgesteld aan natuurlijk licht).
WAARSCHUWING
Het toestel wordt opgeslagen in een ruimte zonder
ontstekingsbronnen die voortdurend branden (bijvoorbeeld:
open vuur, een draaiend gastoestel of een draaiende
elektrische verwarming).
13.1.1
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Het geluidsdrukniveau is lager dan 70 dBA.
WAARSCHUWING
Zorg ervoor dat alle vereiste ventilatieopeningen niet
geblokkeerd worden.
VOORZICHTIG
Toestel NIET toegankelijk voor iedereen; installeer het op
een beveiligde plaats die niet voor iedereen toegankelijk is.
Deze units, binnen- en buitenunit, zijn zowel geschikt voor
commerciële als kleinindustriële toepassingen.

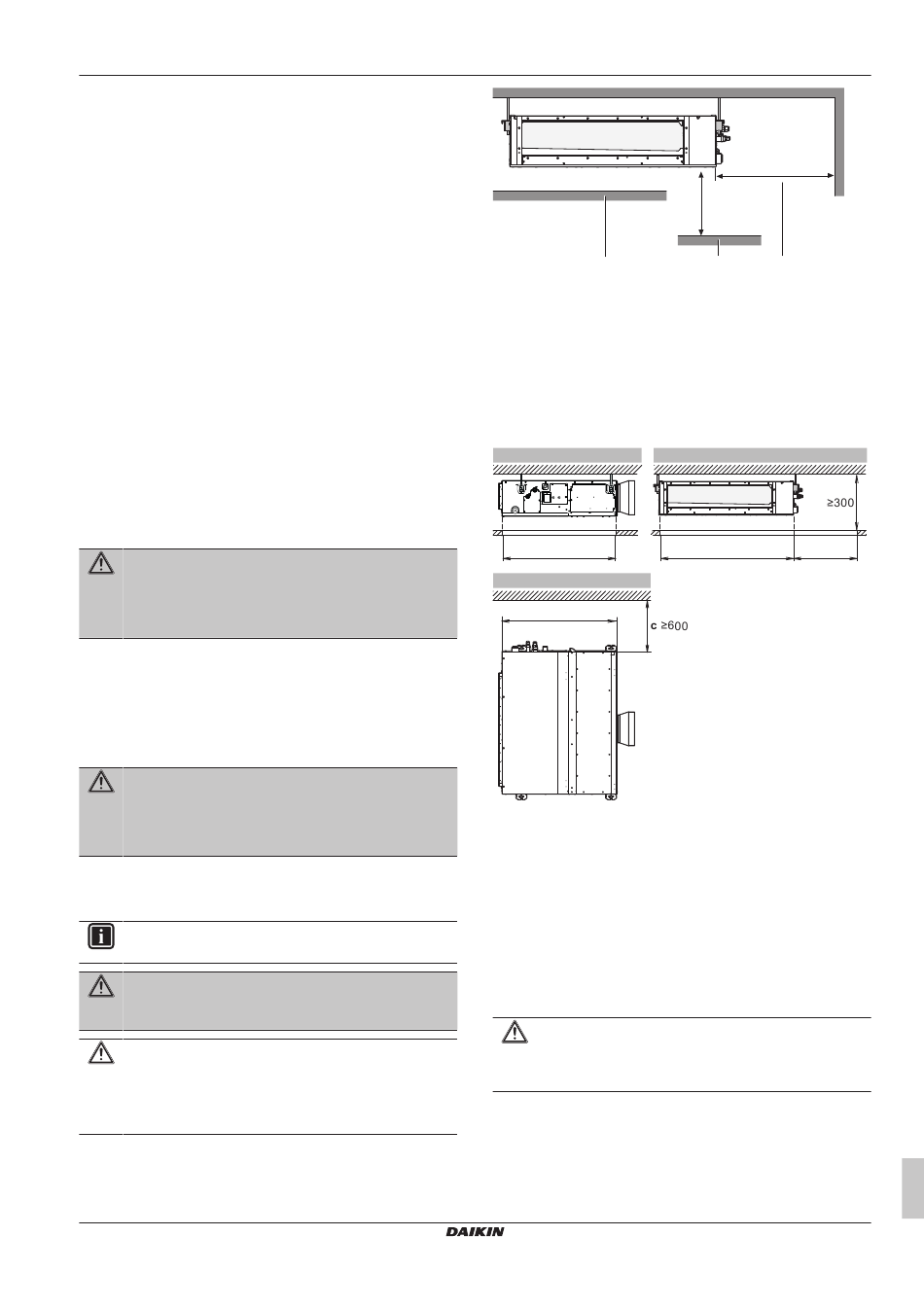

▪ Afstand. Let op de volgende vereisten:
EKVDX32~100A2VEB
VRV-systeemairconditioner
4P555815-1C – 2022.05
kamer
(alleen
voor
andere
omgeving
met
veel
organische
13 Installatie van de unit
a
A
Minimum 2,7 m tot de vloer (om onopzettelijk aanraken te
voorkomen)
a
Plafond
b
Vloeroppervlak
c
Serviceruimte
▪ Uitblaasrooster.
Minimum
uitblaasrooster ≥1,8 m.
Serviceruimte en afmeting plafondopening
De plafondopening moet groot genoeg zodat er voldoende ruimte is
voor onderhoud en service.
A
a
C
809
A
Zij-aanzicht: koelmiddelleiding, afvoerleiding,
besturingskast
B
Zij-aanzicht: luchtuitlaat
C
Onderaanzicht
a
Plafondopening – breedte:
900 mm (EKVDX32)
950 mm (EKVDX50~100)
b
Plafondopening – lengte:
550 mm (EKVDX32)
700 mm (EKVDX50)
1000 mm (EKVDX80)
1400 mm (EKVDX100)
c
Serviceruimte
Vereisten totale vloeroppervlakte
VOORZICHTIG
De totale hoeveelheid R32-koelmiddel in het systeem
MOET voldoen aan de berekeningen in
op hoeveelheid koelmiddel
Montagehandleiding en gebruiksaanwijzing
≥ 600
A
b
c
vereiste
installatiehoogte
van
B
b
c ≥600
(mm)
"12.2 Beperkingen
bepalen" [ 4 15].
