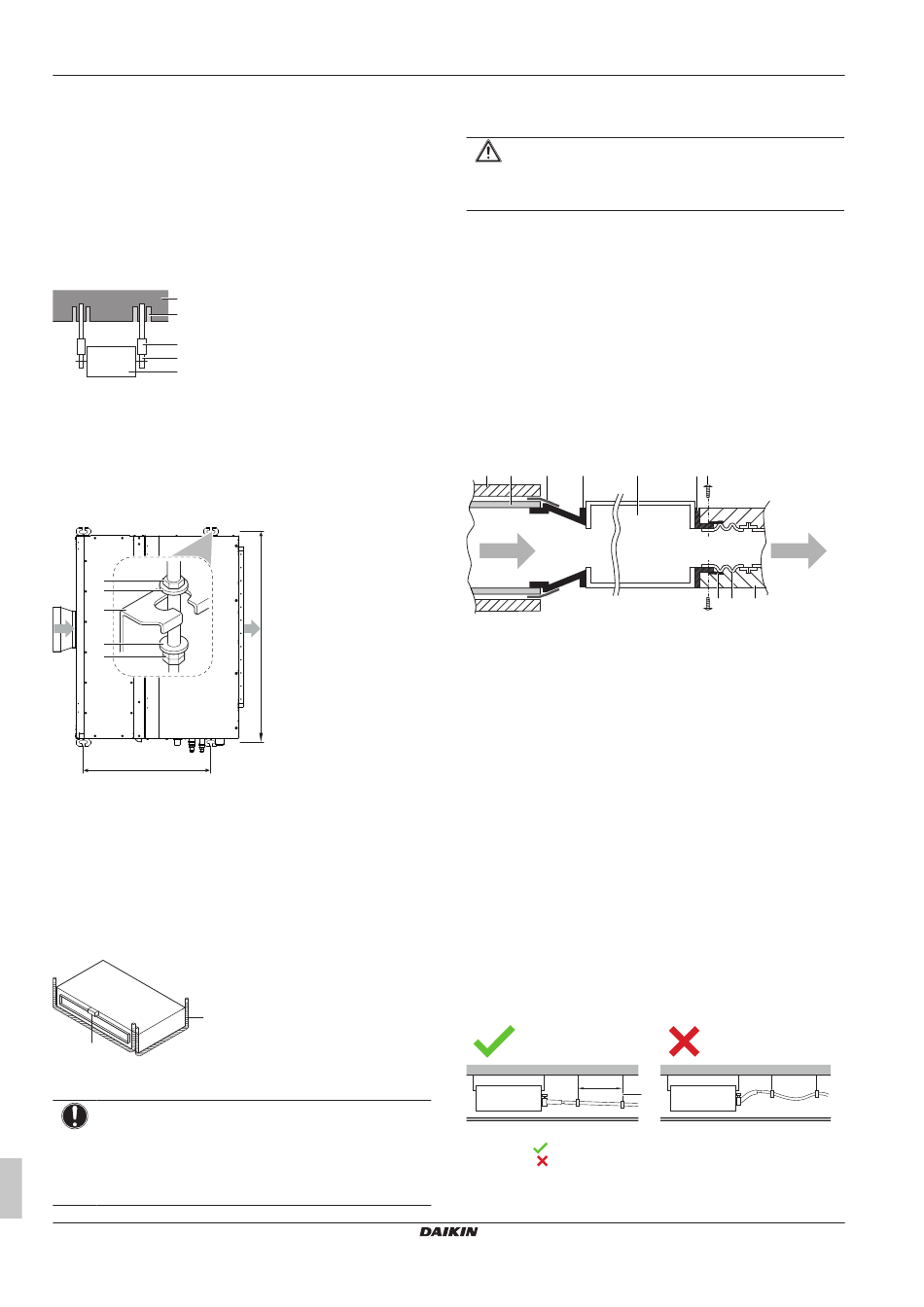

13 Installatie van de unit
13.2

De binnenunit monteren

13.2.1
Richtlijnen bij de installatie van de
binnenunit
▪ Sterkte van het plafond. Controleer of het plafond sterk genoeg
is om het gewicht van de unit te dragen. Als er enig risico bestaat,
verstevig dan eerst het plafond en installeer dan pas de unit.
▪ Gebruik bij een bestaand plafond ankers.
▪ Gebruik bij een nieuw plafond verzonken inzetstukken,
verzonken ankers of andere lokaal voorziene onderdelen.
b
a
c
d
e
a
Anker
b
Plafondtegel
c
Lange moer of koppelingsschroef
d
Ophangbout
e
Binnenunit
▪ Ophangbouten. Gebruik M10-ophangbouten voor de montage.
Bevestig de ophangbeugel aan de ophangbout. Bevestig de bout
goed met een moer en vulring aan de boven- en onderzijde van
de ophangbeugel.
a
b
c
b
d
e=630
a
Moer (lokaal te voorzien)
b
Vulring (accessoires)
c
Ophangbeugel
d
Dubbele moer (niet meegeleverd)
e
Afstand tussen ophangbouten (breedte)
f
Afstand tussen ophangbouten (lengte):
588 mm (EKVDX32)
738 mm (EKVDX50)
1038 mm (EKVDX80)
1438 mm (EKVDX100)
▪ Waterpas. Controleer met behulp van een waterpas of een plastic
buis met water of de unit op alle vier hoeken waterpas staat.
b
a
a
Waterpas
b
Plastic buis
OPMERKING
Installeer de unit NIET scheef. Mogelijk gevolg: Als de
unit tegen de richting van de condenswaterstroom in
scheef hangt (de kant van de afvoerleidingen hangt hoger),
kan de werking van de vlotterschakelaar verstoord raken
en kan er water gaan lekken.
Montagehandleiding en gebruiksaanwijzing
18
f
(mm)
13.2.2
Richtlijnen bij de installatie van de
kanalen
VOORZICHTIG
Zie
"2
Specifieke
installateur"  [ 4   4] om te controleren of deze installatie aan
alle veiligheidsvoorschriften voldoet.
Minimale kanaallengten:
▪ Toevoerluchtkanaal tussen VAM en EKVDX:
▪ voor VAM500+EKVDX32: ≥500 mm
▪ voor alle andere combinaties: ≥750 mm
▪ Minimumlengte buitenlucht-, retourlucht- en afvoerluchtkanaal:
≥1,5 m
▪ Kanalen na EKVDX: geen minimum lengtebeperking
De kanalen moeten lokaal worden voorzien.
1 Sluit het stoffen kanaal aan op de binnenkant van de flens aan
de uitlaatkant. Sluit het stoffen kanaal aan met bijgeleverde
schroeven.
2 Sluit het kanaal aan op het stoffen kanaal.
d
h
f
g
c
a
Schroeven voor kanaalflenzen (accessoire)
b
Kanaalflens, rechthoekig (geïnstalleerd op de unit)
c
Binnenunit
d
Isolatie (lokaal te voorzien)
e
Stoffen kanaal (lokaal te voorzien)
f
Aluminiumtape (lokaal te voorzien)
g
Kanaalflens, rond verloopstuk (geïnstalleerd op de unit)
h
Rond kanaal
3 Draai aluminiumtape rond de aansluitingen van de flens met het
kanaal. Controleer of er geen lucht ontsnapt aan de andere
aansluitingen.
4 Isoleer de inlaat- en uitlaatluchtkanalen om condensatie te
voorkomen. Gebruik glaswol of polyethyleenschuim met een
dikte van 25 mm.
13.2.3
Richtlijnen bij de installatie van de
afvoerleiding
▪ Leidinglengte. Houd de afvoerleiding zo kort mogelijk.
▪ Leidingmaat. De leidingmaat moet gelijk aan of groter dan de
verbindingsleiding zijn (plastic buis met een nominale diameter
van 20 mm en buitendiameter van 26 mm).
▪ Helling. De afvoerleiding moet afhellen (minstens 1/100) om te
voorkomen dat er lucht in de leiding blijft zitten. Gebruik
hangstaven zoals afgebeeld.
1~1.5 m
a
Ophangbeugel
Toegestaan
Niet toegestaan
▪ Condensatie. Neem maatregelen tegen condensatie. Isoleer de
volledige afvoerleiding in het gebouw.
veiligheidsinstructies
voor
b a
f e
d
a
EKVDX32~100A2VEB
VRV-systeemairconditioner
4P555815-1C – 2022.05
