Elektrische installatie
9.5
Elektroblok EBL 109 - Autark-pakket (speciale uitrusting)
Ventilatiesleuven niet afdekken. Gevaar voor oververhitting!
1
ELEKTROBLOCK EBL 109-6

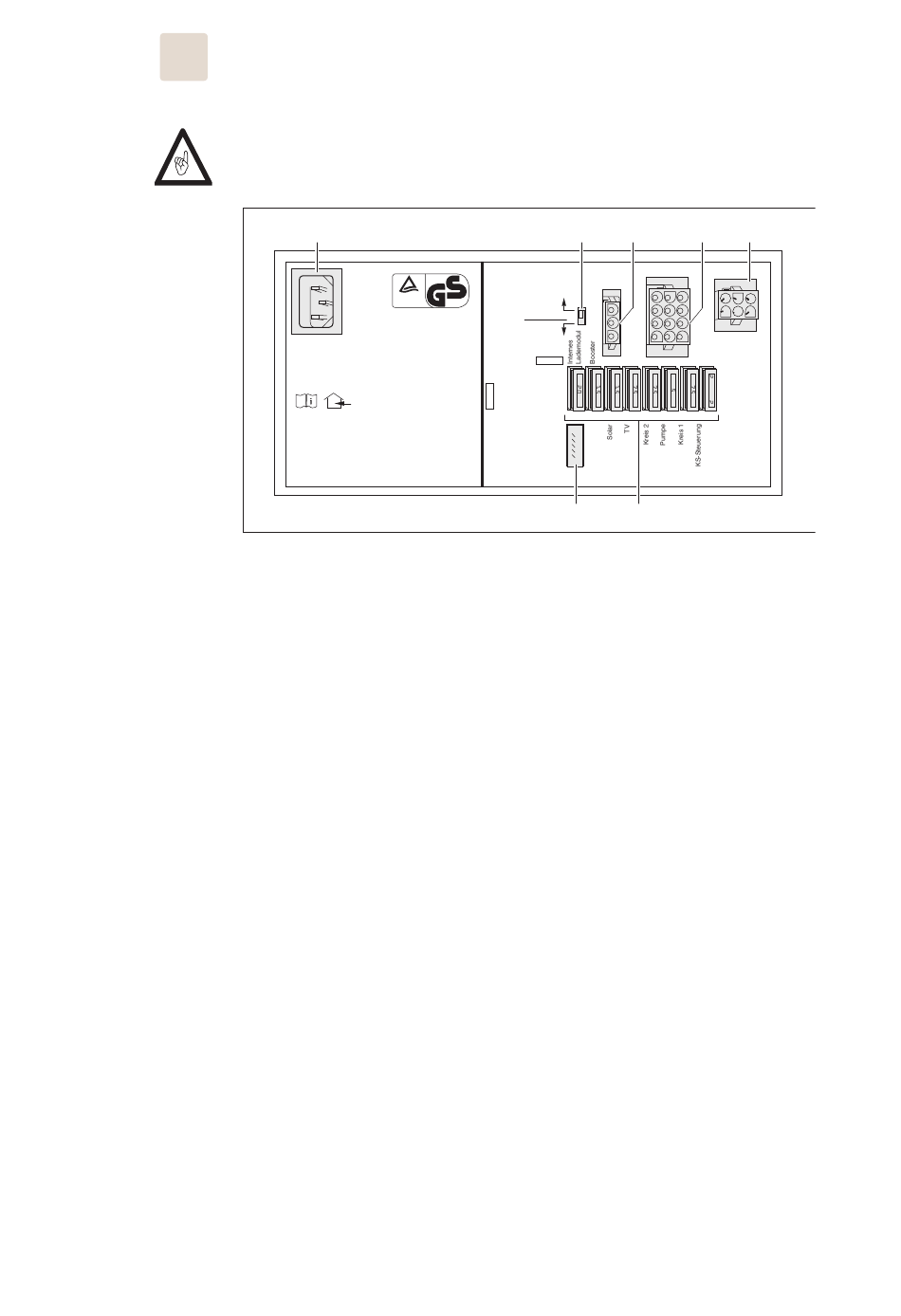

Afb. 93
Elektroblok EBL 109
1
Netaansluitdoos 230 V~
2
Schakelaar accukeuze lood-zuur/lood-gel
3
Ingang: Zonneregelaar
4
Uitgang: Verbruikerscircuit 1 en 2, waterpomp, TV, ingang zonnecellen
5
Ingang: Woonruimteaccu, voertuigaccu, dynamo D+, accuvoeler woonruimteaccu,
minus (massa)
6
Zekeringen (zie tabel "Toekenning van de zekeringen")
7
Aansluiting paneel
Het elektroblok heeft de volgende taken:
Het elektroblok laadt de woonruimteaccu.
Het elektroblok verdeelt de stroom naar de 12-V-stroomcircuits en beveiligt
deze.
Het elektroblok bevat aansluitingen voor een zonneregelaar alsmede verdere
besturings- en bewakingsfuncties.
Het elektroblok isoleert de startaccu van het trekvoertuig elektrisch van de
woonruimteaccu van de caravan als er een elektrische aansluiting tussen trek-
voertuig en caravan bestaat en de voertuigmotor wordt uitgeschakeld. Zo
kunnen de 12-V-verbruikers van de caravan de startaccu van het trekvoertuig
niet ontladen.
Het elektroblok verdeelt de stroom naar de 12-V-contactdozen. Aan de contact-
dozen kunnen apparaten met maximaal 10 A worden aangesloten.
Het elektroblok functioneert alleen in combinatie met een paneel.
Als het elektroblok sterk wordt belast, reduceert het ingebouwde laadapparaat de
laadstroom. Zo beschermt het laadapparaat zich tegen oververhitting. Het elek-
troblok wordt bijv. sterk belast als een lege woonruimteaccu wordt geladen, daar-
naast elektrische verbruikers zijn ingeschakeld en de omge-vingstemperatuur
hoog is.
TÜV
geprüfte
Blei-Gel
Rheinland
Product Safety
Sicherheit
Batterie-Wahl
Blei-Säure
LED-Tafel
Block 1
93
2
3
4
Block 3
Block 2
Solarregler
Block 4
10
12
1
1
3
1
20A 15A 15A 7,5A 15A 5A 15A 2A
1
7
6
5
3
