Sikkerhetsinstrukser
q
• Innbygging og montasje
av elektriske apparater må kun
utføres av en elektriker. Gjeldende
ulykkes-forebyggelsesforskrifter skal
overholdes.
• Ved ignorering av bruksanvisningen
kan det oppstå skader på apparatet,
brann eller andre faresituasjoner.
• Apparatet er ikke egnet for frikopling.
• Forbrukere for lavspenning SELV/PELV
må ikke tilkoples.
• Trefasemotorer må ikke tilkoples.
• Bruksanvisningen er en del
av produktet og må ligge
hos sluttbrukeren.
Funksjon
Systeminformasjon
Dette apparatet er et produkt av KNX-systemet og
er i samsvar med KNX-direktivene. Fagkunnskap
ved hjelp av KNX-opplæring er en forutsetning for
god forståelse.
Apparatets funksjon er avhengig av programvaren.
Detaljert
informasjon
om
programvareversjon
og aktuelt funksjonsomfang samt om selve
programvaren
er
å
finne
produktdatabase.
Planlegging,
installasjon
og
apparatet skal utføres ved hjelp av KNX-sertifisert
programvare.
Full
funksjonalitet
idriftsettelses-software fra versjon ETS3.0f.
Oppdatert versjon av produktdatabase, tekniske
beskrivelser
samt
konverterings-
hjelpeprogrammer er å finne på vår Internett-side.
Korrekt anvendelse
• Kopling av elektriske viftekonvektorer
• Kopling av elektriske forbrukere AC 230 V, f.eks
vifter
• Montasje på kapselskinne i faste installasjoner
(sterkstrømsfordelere eller minihus).
Produktegenskaper
• Tilkopling av en viftekonvektor med opp til 6
viftetrinn eller tilkopling av to viftekonvektorer
med opp til 3 viftetrinn hver
• Manuelt betjenbare utganger, installasjonsdrift
• Driftstyper for oppvarmings-, avkjølings- eller
kombinert oppvarmings-/avkjølingsmodus
• 2-rørs eller 4-rørs drift
• Enkeltvis eller hierarkisk kopling av viftetrinn
• Tilbakemelding
• Utgangsindikator
• Sperrefunksjon for hver kanal
4
o Fan Coil-aktuator dobbel

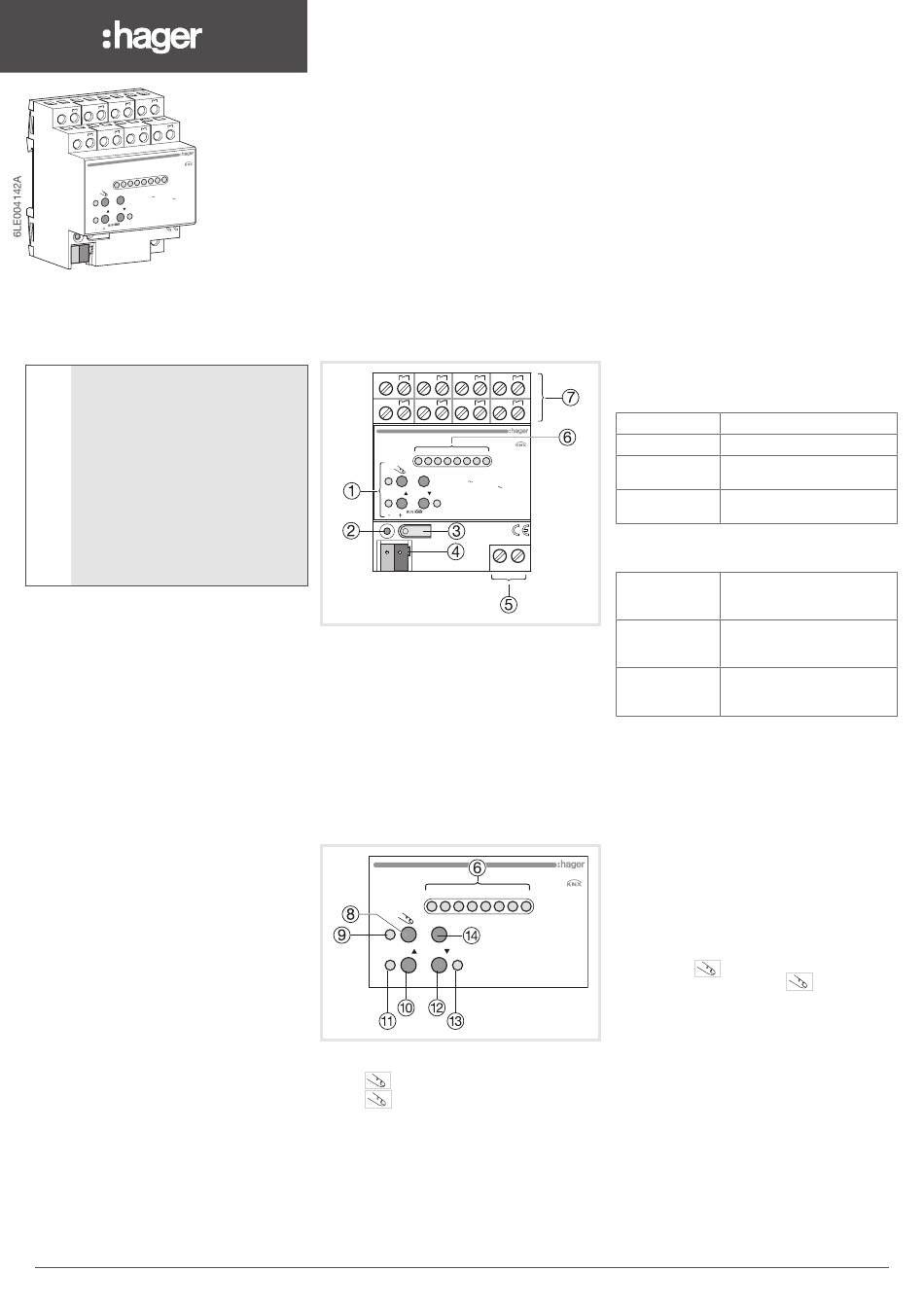

Oversikt over apparatet (Fig. 1)
A1
A5
TYF642F
Tastefelt for manuell betjening
1
Programmerings-LED
2
Programmerings-tast
3
Tilkopling KNX
4
Tilkopling nettforsyning
5
Status-LED utganger
i
produsentens
6
Tilkopling viftekonvektor.
7
idriftsettelse
av
Betjening
med
KNX-
Betjeningselementer (Fig. 2)
og
andre
TYF642F
Status-LED utganger
6
Tast
8
LED
9
Tast ON / 3
A
LED ON / 3
Z
Tast OFF / 4
E
LED OFF / 4
R
Tast ALL OFF: alle utganger utkoplet
T
A3
A4
A2
A6
A7
A8
A1 A2 A3 A4 A5 A6 A7 A8
TP / S
ALL OFF
230-240V
A1-A8 µ 10A AC1 230V
ON /
OFF /
L
N
30V s
TP / S
A1 A2 A3 A4 A5 A6 A7 A8
ALL OFF
ON /
OFF /
L
N
: manuell betjening
: indikator permanent manuell
drift
: innkopling
: innkoplet, manuell drift
: utkopling
: utkoplet, manuell drift
Statusindikator
Status-LED'ene
A1...A8
viser
tilstander.
LED av
utgang avslått
LED på
utgang påslått
LED blinker
utgang i manuell driftsmodus
sakte
LED Blinker
utgang sperret gjennom
raskt
permanent manuell drift
Driftstyper
Bussmodus
betjening via tastesensorer
eller annet bussutstyr
Midlertidig
manuell betjening på stedet
manuell modus
via tastefelt, automatisk retur
til bussmodus
Permanent
utelukkende manuell
manuell modus
betjening på apparatet
H
• I manuell modus et ikke bussmodus mulig.
• Ved bussvikt er manuell drift mulig.
• Etter bussvikt og -gjeninnkopling settes
apparatet i bussmodus.
• Etter strømsvikt og -gjeninnkopling settes
appa- ratet i bussmodus.
• I løpende drift kan manuell driftsmodus
sperres via et busstelegram.
Innkopling av midlertidig manuell driftsmodus
Betjening via tastefeltet må være programmert og
ikke sperret.
- Trykk tasten
.
LED
A1
blinker,
LED
H
Etter 5 s uten tastetrykk går aktuatoren
automatisk tilbake til bussmodus.
Utkopling av midlertidig manuell driftsmodus
Apparatet må være innstilt til midlertidig manuell
driftsmodus.
- 5 s uten tastetrykk.
eller
- trykk tasten helt til aktuatoren forlater midlertidig
manuell driftsmodus.
LED'ene A1...A8 blinker ikke lenger, men viser
utgangs-status.
• Oppvarmings-/avkjølingsutganger :
av programmeringen går utgangene ved utkopling
av manuell drift over til den tilsvarende aktive
posisjonen, f.eks. tvangsstilling.
• Vifteutganger : Avhengig av programmeringen
går utgangene ved utkopling av manuell drift
utgangenes
er
avslått.
avhengig
6LE004142A
