over til den tilsvarende aktive posisjonen, f.eks.
tvangsstilling.
• Koplingsutganger : ved utkopling av manuell
driftsmodus blir utgangsreléene stående i den
aktuelle posisjonen.
Innkopling av permanent manuell driftsmodus
Betjening via tastefeltet må være programmert og
ikke sperret.
- Trykk tasten
i minimum 5 s.
LED
lyser, LED A1 blinker, permanent manuell
drift er innkoplet.
Utkopling av permanent manuell driftsmodus
Apparatet må være innstilt til permanent manuell
driftsmodus.
- Trykk tasten
i minimum 5 s.
LED
er avslått, bussmodus er innkoplet.
• Oppvarmings-/avkjølingsutganger : avhengig
av programmeringen går utgangene ved utkopling
av manuell drift over til den tilsvarende aktiveV
posisjonen, f.eks. tvangsstilling.
• Vifteutganger: avhengig av programmeringen
går utgangene ved utkopling av manuell drift
over til den tilsvarende aktive posisjonen, f.eks.
tvangsstilling.
• Koplingsutganger : ved utkopling av manuell
driftsmodus blir utgangsreléene stående i den
aktuelle posisjonen.
Betjening av utgangene
I manuell driftsmodus kan reléutgangene betjenes
direkte. Avhengig av programmeringen påvirker
innstillingen av en utgang også andre utganger.
Apparatet må være innstilt til permanent eller
midlertidig manuell driftsmodus.
- Trykk tasten
helt til ønsket utgang er valgt.
LED'en
for
den valgte utgangen A1...A8
blinker.
LED'ene ON /3 og OFF / 4 viser statusen.
- Betjen utgangen via tasten ON /3 eller tasten
OFF / 4
• Oppvarmings-/avkjølingsutganger : åpne eller
lukk ventilen.
• Vifteutganger : innstill viftetrinnet..
• Koplingsutganger : slå på eller av.
Den valgte utgangen slås på eller av.
LED'ene ON /3 og OFF / 4 viser statusen.
H
• Avhengig av programmeringen og utgangen
som er valgt, kopler flere utganger samtidig.
• Oppvarming og avkjøling er ikke slått på
samtidig for en Fan-Coil-utgang.
• Med oppvarmings- eller avkjølingsutgangen
er minst det første viftetrinnet aktivert.
• Midlertidig manuell modus: Etter at alle
utgangene er gjennomgått, forlater apparatet
manuell modus ved neste korte tastetrykk.
Utkopling av alle utganger
Apparatet må være innstilt til permanent manuell
driftsmodus.
- Trykk tasten ALL OFF
Alle utganger kopler ut.
Sperring av enkelte utganger
Apparatet må være innstilt til permanent manuell
driftsmodus.
- Trykk tasten
helt til ønsket utgang er valgt.
LED'en
for
den valgte utgangen A1...A8
blinker.
- Trykk tastene ON /3 og OFF / 4 samtidig i
minimum 5 s.
Den valgte utgangen er sperret.
Alle status-LED'er for den valgte utgangen
A1...A8 blinker raskt.
- Aktivér bussmodus (slå av permanent manuell
driftsmodus).
H
• En sperret utgang kan betjenes i permanent
manuell driftsmodus.
• Hvis en sperret utgang velges i manuell
driftsmodus, blinker LED'ene kort to ganger
etter hverandre.
5
Opphevelse av utgangenes sperre
Apparatet må være innstilt til permanent manuell
driftsmodus.
- Trykk tasten
helt til ønsket utgang er valgt.
S t a t u s -
LED'en for den valgte utgangen
A1...A8 blinker to ganger etter hverandre.
- Trykk tastene ON /3
og OFF / 4 samtidig i
minimum 5 s.
Den valgte utgangen A1...A8 er frigitt.
LED'en for den valgte utgangen A1...A8 blinker
sakte.
- Aktivér bussmodus (slå av permanent manuell
driftsmodus).
Informasjon for elektrikeren
q
• Fare for elektrisk støt ved berøring
av spenningsførende deler
• Elektrisk støt kan føre til døden.
• Før det utføres arbeider på
apparatet skal utstyret frakoples og
spenningsførende deler i nærheten
tildekkes.
Montasje og elektrisk tilkopling
Montering av apparatet
• Temperaturområdet skal overholdes. Sørg for
tilstrekkelig avkjøling.
• Montér apparatet på en kapselskinne jf. EN
60715. Utgangsklemmene må ligge på oversiden.

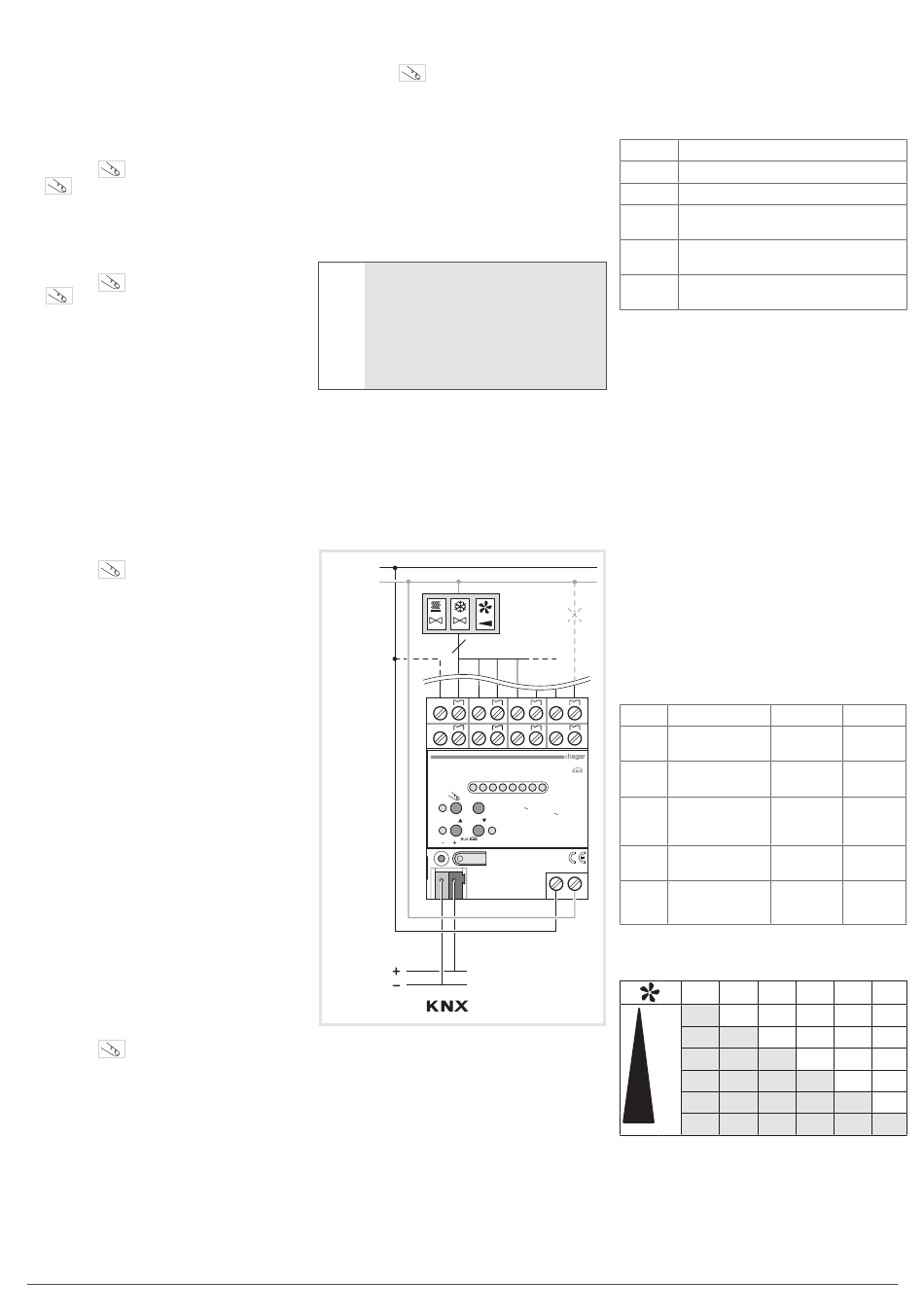

Koblingsskjemaet (Fig. 3)
L
N
A1
A2
A5
A6
TYF642F
TYF642F
A1 A2 A3 A4 A5 A6 A7 A8
A1 A2 A3 A4 A5 A6 A7 A8
ALL OFF
ALL OFF
ON /
ON /
OFF /
OFF /
30V s
30V s
Bus
Tilkopling av apparatet
Den tillatte belastningen må overholdes
G
Tilordningen av utgangene er avhengig av den
prosjekterte driftsmodusen (tabell 1, 2 og 3).
Driftsmodi (Tab. 1)
Modus
1
2
3
4
5
G
Utganger som ikke brukes til å styre viftetrinn,
kan brukes til vanlig kopling. Utgangsklemmenes
tilordning er spesifisert i prosjekteringsdataene.
1- Kople til bussledningen via tilkoplingsklemmen
4.
2- Kople til strømforsyningen 5.
3- Kople Fan-Coil-enhetene til aktuatorens utganger
i samsvar med prosjekteringen.
H
• En Fan-Coil-utgang med opp til seks
viftetrinn: Tilkoplingseksempel: Figur 3.
Informasjon om tilordning av utgangene:
Tabell 2, figur 4 og figur 5.
• To
viftetrinn hver: Tilkoplingseksempel: Figur
6. Informasjon om tilordning av utgangene:
Tabell 3, figur 7 og figur 8.
• Nærmere detaljer om tilkopling av Fan-Coil-
apparater er å finne i dokumentasjonen for
disse apparatene.
Utgangstilordning 1 Fan-Coil-utgang (Tab. 2)
A3
A4
Mode A1
A7
A8
1
Oppvarmings-
ventil
2
Avkjølings-
TP / S
ventil
3
Oppvarmings-/
230-240V
AC 250 V
A1-A8 µ 10A AC1 230V
avkjølingsvent
L
N
N
L
4
Avkjølings-
ventil
5
Avkjølings-
ventil
Viftetrinn enkanals ved hierarkisk kopling –
strømsatte utganger (Fig. 4)
1
2
3
4
5
6
Betydning
2-rørs kun oppvarming
2-rørs kun avkjøling
2-rørs oppvarming/avkjøling,
omkoplingsobjekt
4-rørs oppvarming/avkjøling,
omkoplingsobjekt
4-rørs oppvarming/avkjøling,
spesifikasjon av reguleringsstørrelse
Fan-Coil-utganger
med
opp
A2
A3...A8
-
Viftetrinn
-
Viftetrinn
-
Viftetrinn
Oppvarm.
Viftetrinn
ventil
Oppvarm.
Viftetrinn
ventil
A3
A4
A5
A6
A7
1
0
0
0
0
1
1
0
0
0
1
1
1
0
0
1
1
1
1
0
1
1
1
1
1
1
1
1
1
1
6LE004142A
til
tre
A8
0
0
0
0
0
1
