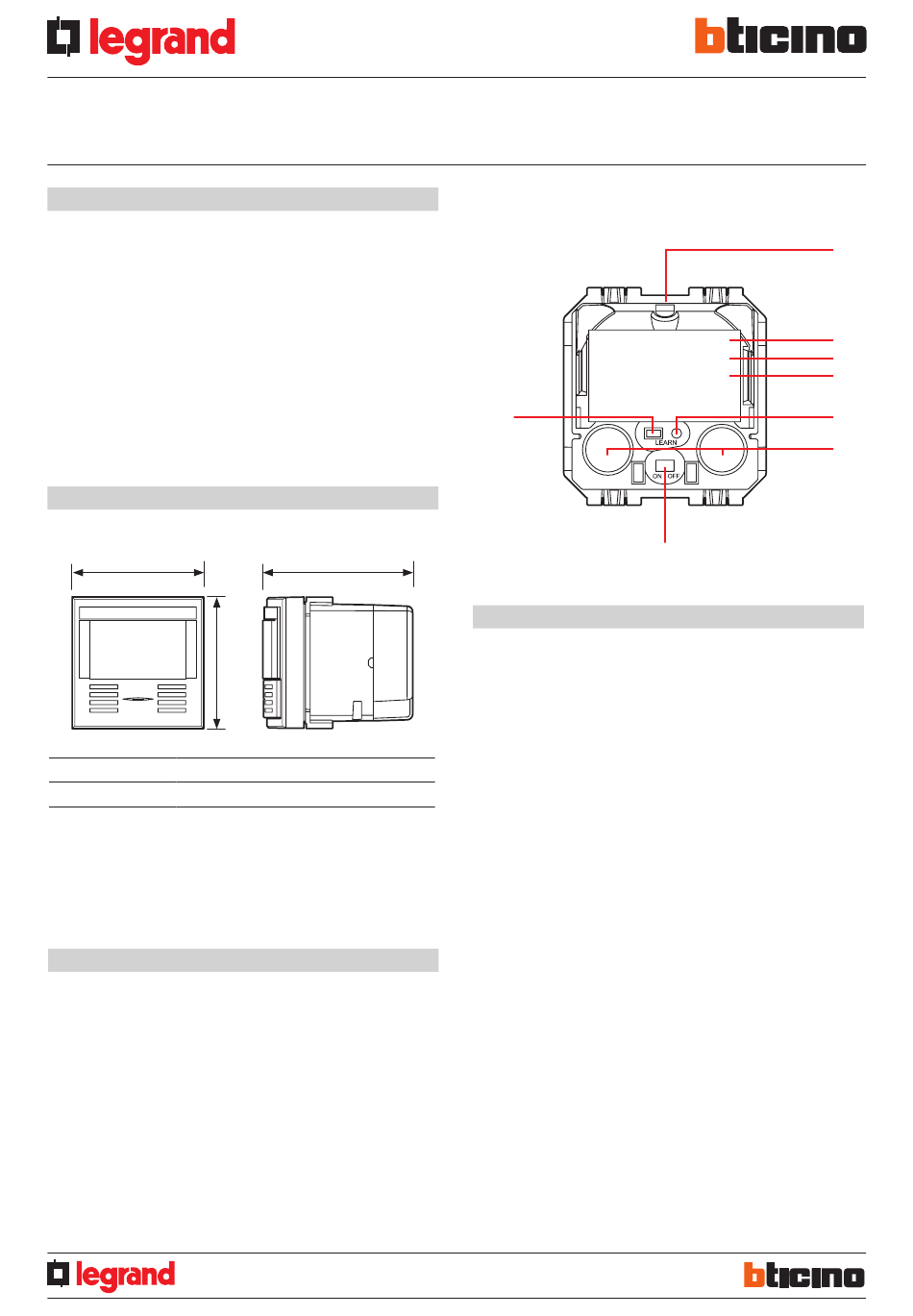

Inbouw Green Switch SCS PIR+US
Beschrijving
Bedienings- en controle-inrichting met PIR- en US-aanwezigheidssensor (ultrasoon) en
lichtsensor voor de automatische activering van ladingen van verschillende aard na de
detectie van een aanwezigheid en een lichtsterkte lager dan het ingestelde niveau.
De lading kan ook met de hand geactiveerd/gedeactiveerd worden met de specifieke
knop aan de voorkant en/of met een externe BUS-bedieningsinrichting
De verschillende werkwijzen kunnen worden geconfigureerd. Raadpleeg pagina 5 voor
de gedetailleerde beschrijvingen.
Afmetingen
Buitenafmetingen: 2 inbouwmodules.
A
A
B
45 mm
45 mm
Technische gegevens
Spanning:
Stroomopname:
Verbinding tussen detector en actuator:
Type sensor:
Diepte inbouwdoos:
Gewicht:
Stootbestendigheid:
Binnendringing van vaste en vloeibare middelen: IP20
Vertragingstijd:
Lichtsterkte:
Bedrijfstemperatuur:
Bewaartemperatuur:
www.legrand.com
C
B
C
51 mm
27 V=
15 mA
BUS SCS connector
(PIR+US) bewegingsdetector
met een detectiehoek van 180° en
een helderheidssensor.
40 mm
60 g
IK04
van 5 sec tot 59 min. 59 sec
20 – 1275 lux
(- 5) – (+ 45) °C
(- 20) – (+ 70) °C
ST-00001844-NL
www.bticino.com
574048 - 574098 - 067226 - 078486
AM5658 - HD/HC/HS4658 - L/N/NT4658N - YW/YD/YG4658
Vooraanzicht
5
Legende
PIR-sensor
1.
2.
Led LEARN
US-sensor
3.
Knop ON-OFF
4.
Knop LEARN
5.
Aanwezigheidssensor (onder de lens)
6.
Infraroodzender (onder de lens)
7.
Detector verlichting
8.
12/08/2024
AC5220MW - AC5220MB
4
8
7
6
1
2
3
1
