Inbouw Green Switch SCS PIR+US
De lading wordt automatisch gedeactiveerd:
- Als na afloop van de ingestelde vertragingstijd + de stand-by geen aanwezigheid
wordt gedetecteerd.
- Elke nieuwe detectie veroorzaakt een automatische activering als de
verlichtingssterkte ontoereikend is.
Walkthrough
Als minder dan 20 s lang een aanwezigheid wordt gedetecteerd, beperkt de sensor
de ingestelde vertragingstijd tot 3 minuten. Als de ingestelde vertragingstijd
reeds minder dan 3 minuten duurt, blijft deze behouden.
Eco
De activering van de lading vindt handmatig plaat, de deactivering automatisch:
- als na de ingestelde vertragingstijd geen aanwezigheid is gedetecteerd.
De lading wordt automatisch geheractiveerd (triggerfunctie geactiveerd) als
binnen 30 s na de deactivering van de lading een aanwezigheid gedetecteerd
wordt. Na verloop van dit tijdsinterval moet de lading met de hand geheractiveerd
worden.
Detectieschema
Overzicht van alle technologieën die voor de detectie worden toegepast.
Initieel: overzicht van alle technologieën die voor de eerste detectie worden toegepast.
Behoud: overzicht van alle technologieën die na de eerste detectie worden toegepast.
Retrigger: overzicht van alle technologieën die voor de Retrigger-functie worden
toegepast.
Als binnen 30 seconden na de uitschakeling een eventuele nieuwe detectie plaatsvindt,
wordt de lading automatisch opnieuw geactiveerd. Na deze 30 seconden moet de lading
met de hand geheractiveerd worden. Uitsluitend beschikbaar in de Eco-modus.

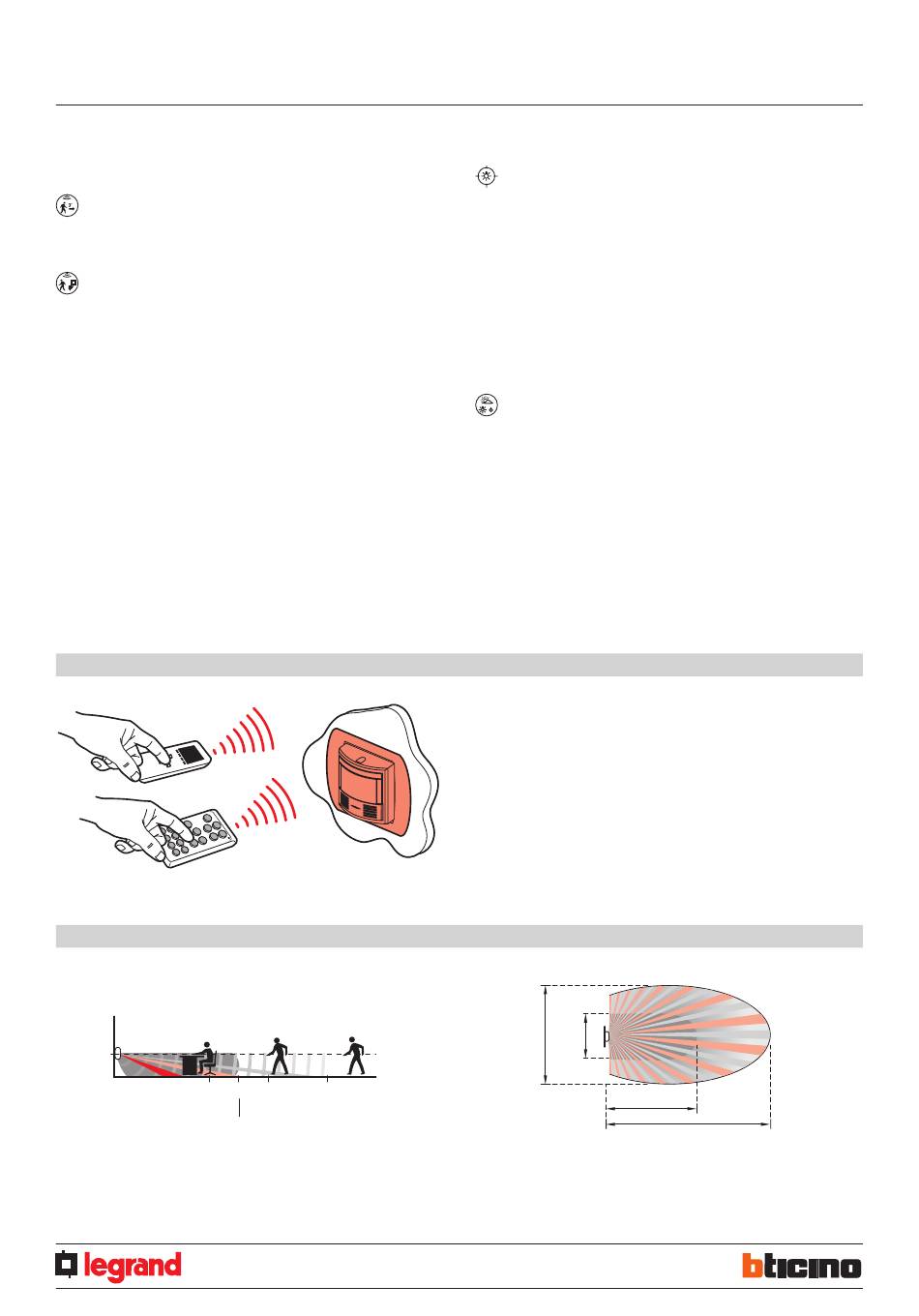

Wijziging van parameters met afstandsbedieningen
Prestaties
Hoogte
1,2 m
4
Kleine bewegingen
5
6
8
m
Grote bewegingen
ST-00001844-
AM5658 - HD/HC/HS4658 - L/N/NT4658N - YW/YD/YG4658
Alarm: de sensor geeft een geluidssignaal voordat de lading gedeactiveerd wordt.
Bereiken: 1 minuut, 30 seconden, 10 seconden.
Geavanceerde wijze:
Kalibrering
Meet de aanwezige verlichtingssterkte met een luxmeter en stuur de gemeten
waarde net de afstandsbediening BMSO4001 naar de sensor voor de kalibrering
ervan.
Kalibratieprocedure:
Fase 1: met enkel kunstmatig licht.
Activeer de lading met de maximale intensiteit en sluit de ramen en deuren
(wacht tot de zon gedaald is als dit niet mogelijk is).
Meet de verlichtingssterkte en stuur deze waarde met de afstandsbediening naar
de sensor.
Fase 2: met enkel natuurlijk licht.
Deactiveer de lading en open de ramen en deuren.
Regeling
Met deze functie kan de sensor de lading na 10 minuten (plus een extra
veiligheidsgrenswaarde om eventuele ongewenste uitschakelingen te vermijden)
deactiveren als de verlichtingssterkte de grenswaarde van de lichtsterkte
overschrijdt, ondanks dat een aanwezigheid is gedetecteerd.
Lichttoevoer: de extra verlichtingssterkte die door de activering van de lading wordt
geproduceerd.
Wanneer de parameter lichttoevoer op "auto" is ingesteld, berekent de sensor
automatisch de lichttoevoer.
• BMSO4001 - 088230: geavanceerde afstandsbediening
• BMSO4003 - 088235: eenvoudige afstandsbediening
De sensor laat een geluidssignaal horen ter bevestiging dat de wijziging verworven is,
wanneer met de afstandsbediening een IR-commando wordt verzonden.
Voor meer informatie over de parameters, raadpleeg de specifieke technische
documentatie van de afstandsbediening BMSO4001.
Herstel fabrieksinstellingen:
1
keer indrukken: LEARN kort ingedrukt, de led knippert langzaam.
a
2
keer indrukken: LEARN 10 seconden ingedrukt tot de led snel gaat knipperen.
a
≈ 6 m
3 m
(PIR/
(PIR/
US)
US)
NL
12/08/2024
574048 - 574098 - 067226 - 078486
AC5220MW - AC5220MB
5 m (PIR/US)
8 m (PIR/US)
3
