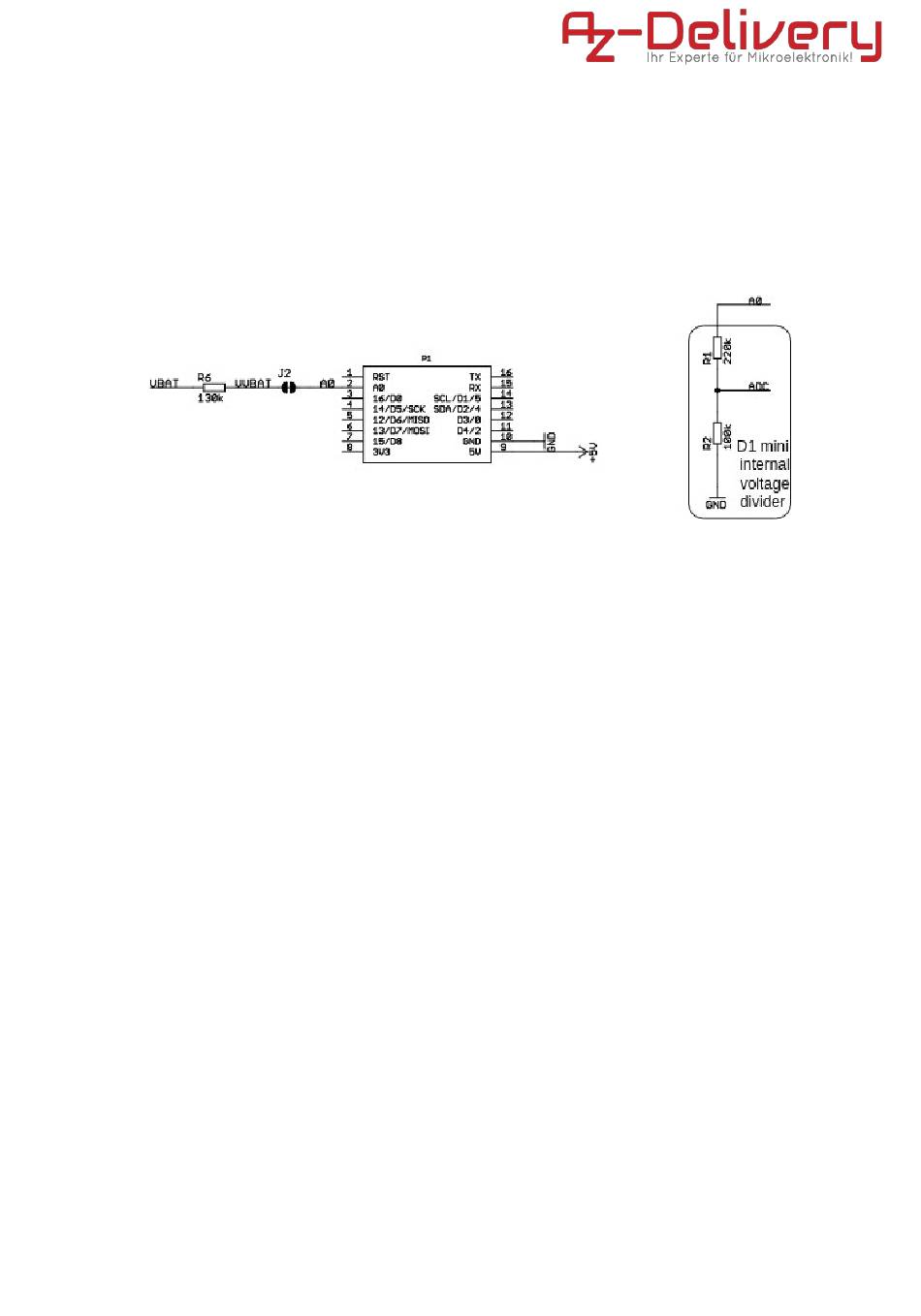

Om de accuspanning te meten, moeten we A0 met de accu verbinden door
jumper j2 vast te solderen.
De D1 mini heeft al een interne spanningsdeler die de A0-pin verbindt met de
ADC van de ESP8266-chip. Dit is een weerstand van 220 k over een weerstand
van 100 k.
Door 130K van de afscherming toe te voegen, krijgen we de delerfactor gelijk aan :
Dus als de batterij volledig is opgeladen, is de spanning 4,2 V
en d1 mini zal 1023 analoge waarde lezen die verwijst naar 0,932V = 0,22 * 4,2.
Hoe Jumper J te
gebruiken2
100 / 130 + 220 + 100 = 0. 22
1023 ⇒ 4.2V
