4.2
Besturingselementen
4.2.1
Laserbesturing/laserinvoer
Nr. Beschrijving
1 Markeerkop
2 Lenseenheid
3 Emissie-indicator

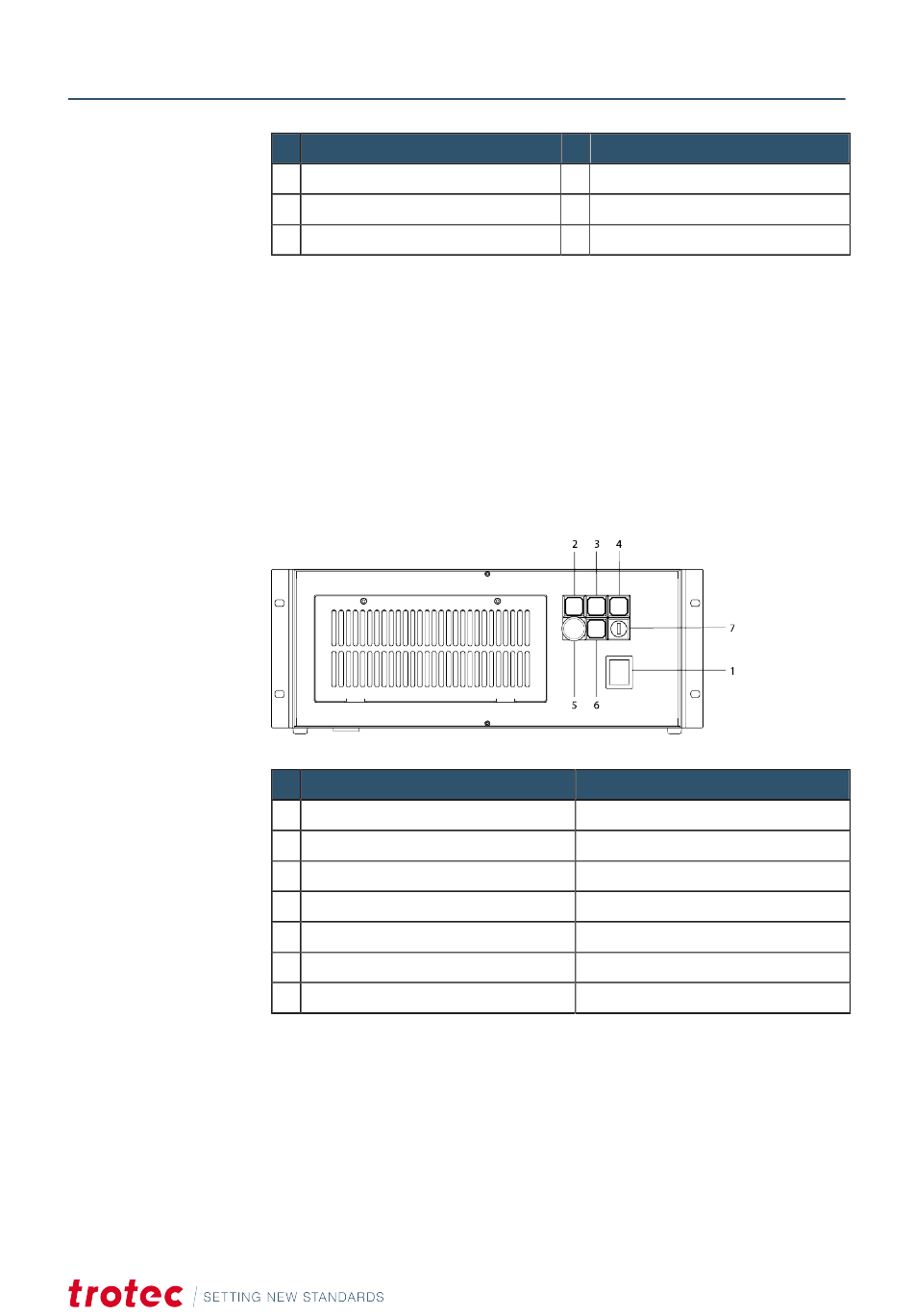

De elektrische en elektronische besturing is ondergebracht in 19" plug-ins:
Laserbesturing
•
Industrie-pc
•
Nr. Omschrijving
1 Hoofdschakelaar
2 System Ready
3 Shutter
4 Laser Busy / Emissie-indicator
5 Noodstopknop
6 Reset systeemalarm/fout
7 Sleutelschakelaar
Overzicht machine
Nr. Beschrijving
4 Collimatorafdekking
5 Behuizing van de laserkop
Uitvoering
Tuimelschakelaar
Controlelampje
Controlelampje
Controlelampje
Schakelaar
Knop
Schakelaar
