Trotec SpeedMarker 300 fiber Gebruiksaanwijzing pagina 45
Instelling en installatie

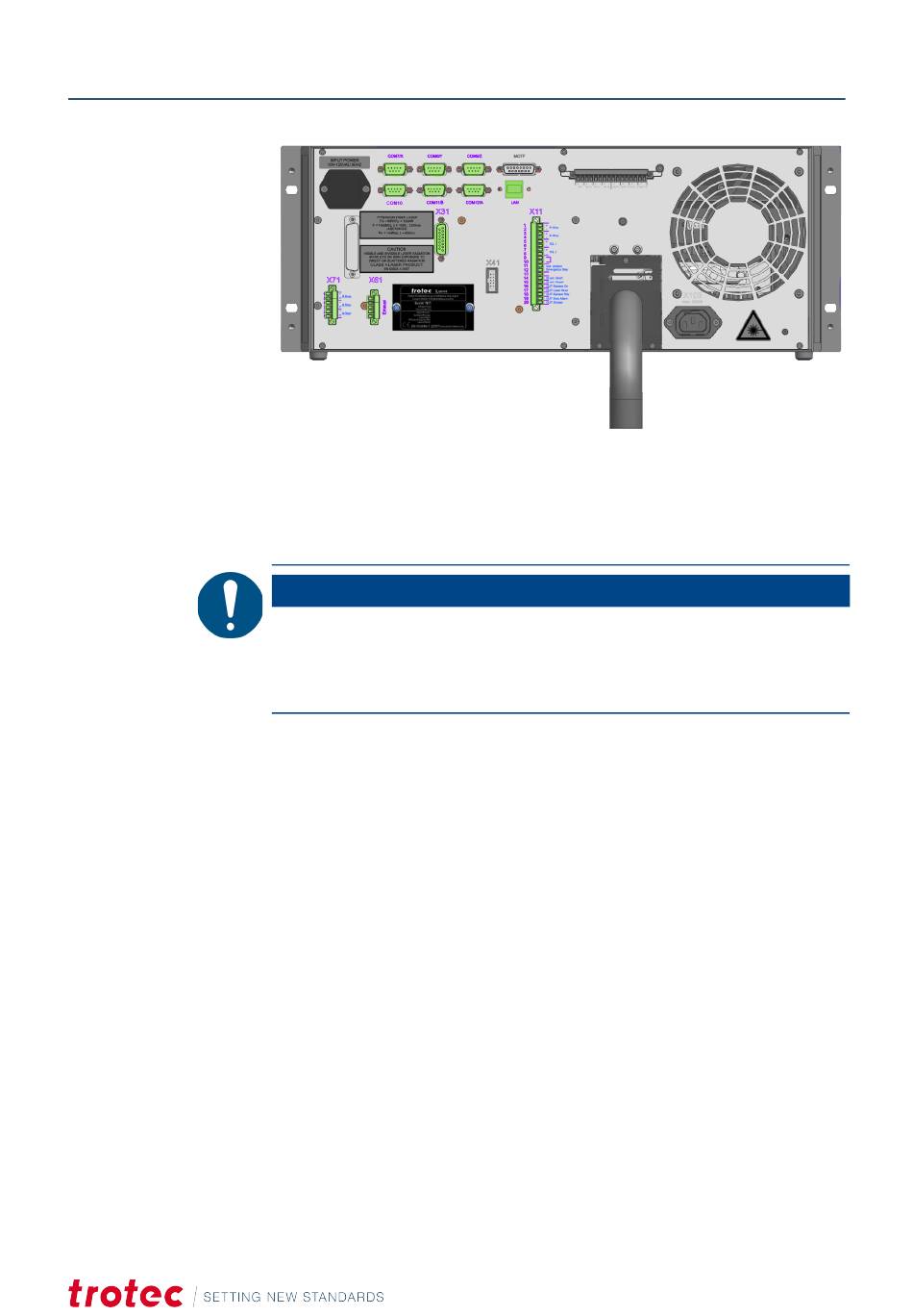

De volgende aansluitingen zijn beschikbaar op de laserinvoer:
X11 - Veiligheidscircuit (noodstopknop / veiligheidsschakelaar met vergrendeling /
externe signalen)
AANWIJZING
De digitale 24 V-ingangen moeten uitsluitend via potentiaalvrije contacten worden
aangestuurd met de 24 V-spanning die op X11/pin 13 staat. Als signalen met een ander
referentiepotentiaal worden ingevoerd, bestaat het gevaar dat de betrokken ingangen
worden vernietigd.
X61 – afzuigsysteem
Deze aansluiting wordt gebruikt om een Trotec-afzuigsysteem te bedienen, te starten en
te stoppen. Hier mag alleen de originele bijgeleverde kabel worden aangesloten.
X71 – Start/Stop/Busy
De pintoewijzing vindt u in 'Pintoewijzing van de interfaces'.
'Busy' is een uitgang van de laser die via een script naar wens kan worden ingesteld.
'Stop' is een externe ingang waarmee een lopend laserprogramma onmiddellijk wordt
afgebroken. Het is niet nodig om deze invoer in het script te controleren.
'Start' is een externe ingang die in de soware kan worden gecontroleerd om een
markeerproces te activeren. Als de controle van het signaal in een script niet actief is,
hee de ingang ook geen effect op het programmaverloop.
Er moet externe 24 V DC worden toegepast voor het 'Start'- en 'Stop'-signaal.
COM7/X
Aansluiting X-as
