hager TYAS608D Gebruikers- En Installatiehandleiding
Knx secure schakel-/jaloezieactor 8/4-voudig, 16 a, c load
Gerelateerde Handleidingen voor hager TYAS608D
Samenvatting van Inhoud voor hager TYAS608D

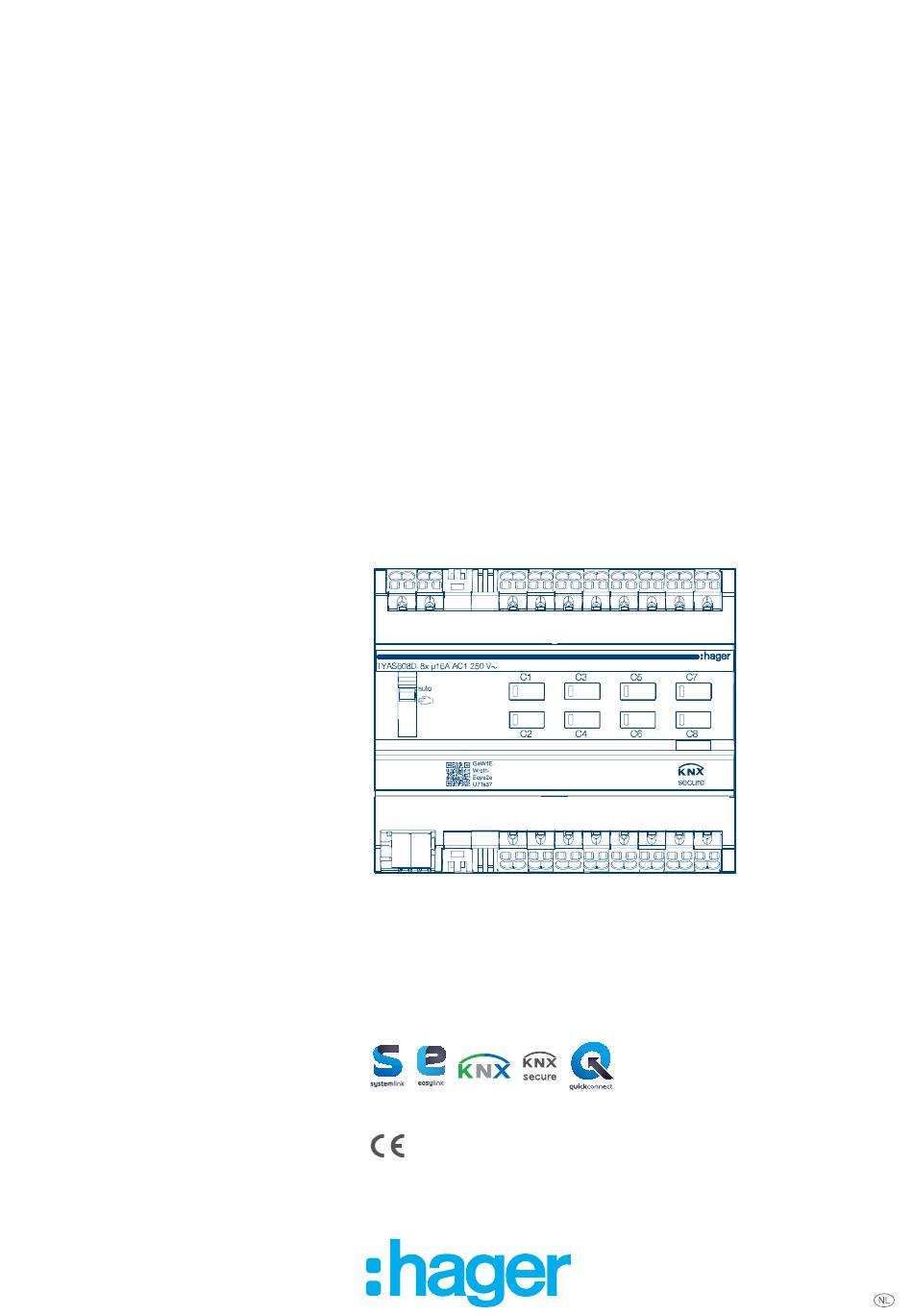

- Pagina 1 Gebruiks- en installatievoorschriften KNX huis- en ge- bouwautomatise- ring KNX schakel-/ja- loezieactor KNX Secure schakel-/jaloezieactor 8/4-voudig, 16 A, C load TYAS608D...
-
Pagina 2: Inhoudsopgave
Inhoudsopgave Inhoudsopgave Inleiding................ 3 Veiligheidsinstructies..........5 Leveringsomvang............6 Ontwerp en lay-out van het apparaat......7 Functie................8 Bediening..............10 Informatie voor gekwalificeerde elektriciens..12 Installatie en elektrische aansluiting................12 Ingebruikname........................14 7.2.1 Inbedrijfstelling van easylink....................16 7.2.2 Inbedrijfstelling van het apparaat..................16 Demontage.......................... 17 Bijlage................. 20 Technische gegevens...................... -
Pagina 3: Inleiding
Ondersteunt KNX-gecertificeerd KNX Data Secure Aansluitklem met veerklem- Compatibiliteit met Compatibiliteit met Hager techniek KNX S-modus (ETS) Easytool Geschikt voor gebruik in Geschikt voor gebruik in Geschikt voor gebruik in Australië en Nieuw-Zee-... - Pagina 4 Inleiding Symbool Waarschuwing Gevolg bij niet-naleving Gevaar Veroorzaakt ernstig letsel of de dood. Waarschuwing Kan ernstig letsel of de dood veroorzaken. Voorzichtig Kan lichte verwondingen veroorzaken. Voorzichtig Kan beschadiging van het apparaat veroorzaken. Opmerking Kan fysieke schade veroorzaken. Symbool Beschrijving Waarschuwing tegen elektrische schokken.
-
Pagina 5: Veiligheidsinstructies
Veiligheidsinstructies Veiligheidsinstructies Elektrische apparaten mogen alleen worden geïnstalleerd en gemonteerd door een geschoold en gekwalificeerde elektricien volgens de relevante installatienormen, richtlijnen, voorschriften, richtlijnen, veiligheids- en ongevallenpreventieregelgeving van het land van installatie. Gevaar als gevolg van elektrische schok. Ontkoppel de voeding voordat u aan het apparaat of de belasting gaat werken. -
Pagina 6: Leveringsomvang
Leveringsomvang Leveringsomvang https://hgr.io/r/TYAS608D Afbeelding 1: Leveringsomvang TYAS608D https://hgr.io/r/TYAS610D Afbeelding 2: Leveringsomvang TYAS610D... -
Pagina 7: Ontwerp En Lay-Out Van Het Apparaat
Ontwerp en lay-out van het apparaat Ontwerp en lay-out van het apparaat Afbeelding 3: Ontwerp en lay-out van het apparaat Schuifschakelaar auto/ KNX-busverbindingsklemmen Aansluiting van verbruikers Tekstveld met afdekkap voor het apparaat Verlichte programmeertoets Bedieningstoets voor handmatige modus met status-LED Aansluiting, 230 V~ voeding... -
Pagina 8: Functie
Functie Functie Systeeminformatie Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Gedetailleerde specialistische kennis verkregen uit KNX-trainingen is voor begrip vereist. Het toestel is compatibel met KNX Data Secure. KNX Data Secure kan worden geconfigureerd in het ETS project en biedt bescherming tegen manipulatie in gebouwautomatisering. - Pagina 9 Functie Functies in schakelbediening: – NO- of NC-werking – Terugkoppelfunctie – Centrale schakelfuncties – Tijdschakelfuncties: in- en uitschakelvertraging, traplichtschakelaar met waarschuwingsfunctie – Scènefunctie – Bedrijfsurenteller Functies in bediening rolluik/jaloezie: – Geschikt voor wisselstroommotoren 110–230 VAC – Positie kan direct worden gestart –...
-
Pagina 10: Bediening
Bediening Bediening Handmatige modus in-/uitschakelen Met de varianten is regeling van de uitgangen mogelijk, zelfs zonder busspanning, wanneer de netspanning is aangesloten, bijv. voor werking op constructiesites. De 230V-stroomvoorziening of busstroomvoorziening is aanwezig. Zet de schakelaar ((1)) in stand Als de handmatige modus is ingeschakeld, kunnen de uitgangen onafhankelijk van elkaar worden bediend via de bedieningsknoppen ((6)): In de handmatige modus wordt de controller via de KNX-bus gedeactiveerd. - Pagina 11 Bediening Voorwaarde ((6)) Gedrag bij kort indrukken van de knop ((6)) Het aansluitvermogen wordt ingeschakeld en de status-LED Schakel het aansluitvermogen uit. LED gaat uit. van de toets licht op. Bediening rolluik/jaloezie Uitgang is in ruststand, status-LED van de knop is uit. De bewegen-bewerking start.
-
Pagina 12: Informatie Voor Gekwalificeerde Elektriciens
Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Gevaar Elektrische schok wanneer onder stroom staande onderdelen worden aangeraakt! Een elektrische schok kan de dood tot gevolg hebben! Ontkoppel alle aansluitkabels voordat u aan het apparaat gaat werken en dek onder spanning staande delen in het gebied af! Voorzichtig Ontoelaatbare verwarming als de belasting van het apparaat te hoog is! - Pagina 13 Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Het apparaat aansluiten Het apparaat wordt op de DIN-rail geïnstalleerd conform ISO 60715. Sluit de belasting aan op de klemmen van het apparaat. Sluit de aansluitkabels voor de voeding aan. 2,5 mm Afbeelding 5: Het apparaat aansluiten CU = 0,75 - 2,5 mm²...
-
Pagina 14: Informatie Voor Gekwalificeerde Elektriciens Ingebruikname
Informatie voor gekwalificeerde elektriciens Ingebruikname Afbeelding 7: De busaansluitklem aansluiten Ingebruikname Het apparaat kan op drie manieren worden geprogrammeerd: – KNX-systemlink modus (standaard ETS-programmering) zie Systemlink: het fysieke adres en de toe- passingssoftware laden , Pagina 14 – KNX Secure modus zie , Pagina 14 –... - Pagina 15 Informatie voor gekwalificeerde elektriciens Ingebruikname Let op! Gebruik een camera met hoge resolutie om de QR-code te scannen. Afbeelding 10: De QR- Afbeelding 8: Het certificaat Afbeelding 9: De code handmatig invoeren van het apparaat verwijderen QR-code scannen (vergelijkbaar met afbeelding) Documenteer alle wachtwoorden en bewaar ze op een veilige plaats.
-
Pagina 16: Inbedrijfstelling Van Easylink
Informatie voor gekwalificeerde elektriciens Ingebruikname 7.2.1 Inbedrijfstelling van easylink Inbedrijfstelling van easylink De functie van het apparaat is afhankelijk van de configuratie. De configuratie kan ook worden uitge- voerd met apparaten die speciaal zijn ontwikkeld voor eenvoudige instelling en inbedrijfstelling. Dit type configuratie is alleen mogelijk met apparaten die compatibel zijn met het easylink-systeem. -
Pagina 17: Informatie Voor Gekwalificeerde Elektriciens Demontage
Informatie voor gekwalificeerde elektriciens Demontage Het apparaat is correct geïnstalleerd en aangesloten. De netspanning en de busspanning zijn ingeschakeld. Bediening rolluik/jaloezie Het rolluik/jaloezie is in de bovenste eindstand. Zet de schuifschakelaar (Afb. 3/1) in de stand voor handmatige modus Druk kort op de toets voor handmatige bediening (Afb. - Pagina 18 Informatie voor gekwalificeerde elektriciens Demontage 2,5 mm Afbeelding 13: Loskoppelen van de verbindingskabels De busverbindingsklemmen verwijderen De busspanning is uitgeschakeld. Verwijder de busverbindingsklemmen van het apparaat. Afbeelding 14: De busverbindingsklemmen verwijderen Het apparaat demonteren De busverbindingskabel en de belastingskabels zijn losgekoppeld. Verwijder het apparaat van de DIN-rail.
- Pagina 19 Informatie voor gekwalificeerde elektriciens Demontage Verwijder het apparaat volgens de desbetreffende richtlijnen van het land (zie Verwijdering of neem, als u een garantieclaim hebt, contact op met het verkooppunt (zie Garantie...
-
Pagina 20: Bijlage
Bijlage Technische gegevens Bijlage Technische gegevens KNX Medium TP1-256 Inbedrijfstellingsmodus systemlink, easylink KNX voedingsspanning 21 ... 32 V ZLVS BUS aansluitmodus Aansluitklem μ16 A AC1 230/240 V ~ Afschakelvermogen Gloei-/halogeenlampen 2300 W Conventionele trafo's 1600 VA Elektronische trafo's 1200 W TL-buizen zonder ballast 1200 W... -
Pagina 21: Probleemoplossing
Bijlage Probleemoplossing Maximaal toelaatbare stroom Max. 80 A KNX-stroomafname Max. 2 mA Afmetingen 6 modulen, 6 x 17,5 mm Probleemoplossing Handmatige bediening niet mogelijk. Schakelaar (1) is niet ingesteld op Zet de schakelaar op Handmatige bediening is niet ingeschakeld (systemlink). Schakel handmatige bediening in via toepassingssoftware. -
Pagina 22: Garantie
Bijlage Garantie Zakelijke gebruikers dienen contact op te nemen met hun leverancier en de algemene voorwaarden van het koopcontract te controleren. Dit product mag niet worden gemengd met ander commercieel afval voor verwijdering. Garantie Wij behouden ons het recht voor om technische en formele wijzigingen aan het product te implemen- teren in het belang van de technische vooruitgang. - Pagina 23 Hager Controls BP10140 67703 Saverne Cedex France +33 (0) 3 88 02 87 00 info@hager.com hager.com 2025-02...
