Toro 31504 Installatie-Instructies pagina 7
Eu-verlichtingsset
Inhoudsopgave

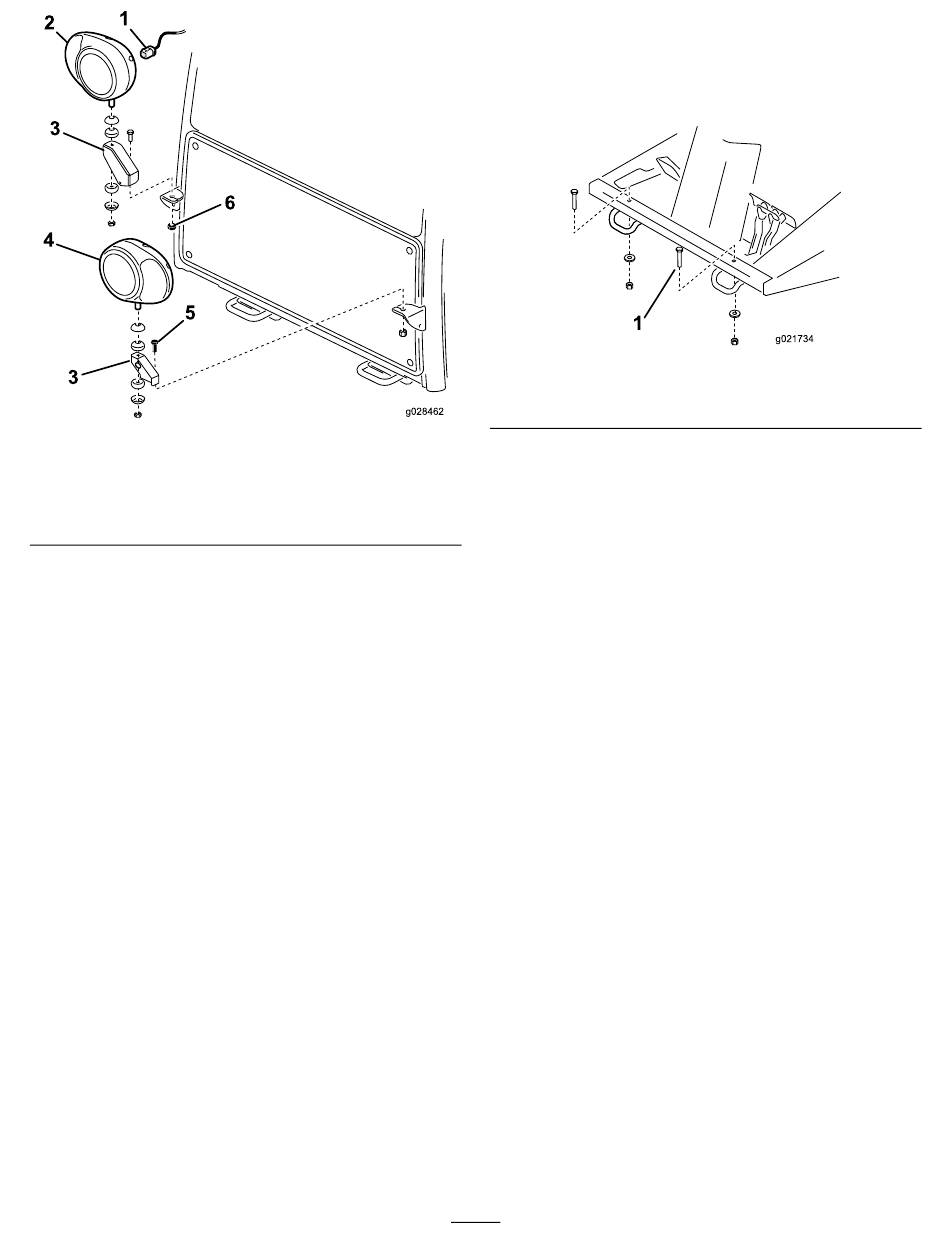

Figuur 9
1. Kabelboom
2. Koplamp – rechts
3. Koplampbeugel (2)
2.
Bevestig de linker- en rechterkoplamp aan de
beugels van de koplampen
bijgeleverde bevestigingen. Zorg ervoor dat de
lens van de richtingaanwijzer van de koplamp
zich aan de buitenkant van de machine bevindt.
3.
Steek de aansluitingen van de meegeleverde
kabelboom van de koplamp in de
kabelboomaansluitingen van de stuurkolom.
4.
Leid de kabelboom van de koplamp onder de
voorrand van het bestuurdersplatform en sluit
aan op de koplampen
5.
Bevestig de kabelboom van de koplampen aan
het bestuurdersplatform met de kabelbeugels
en kabelbinders.
6.
Monteer de kap van de stuurkolom.
7.
De voor- en achterlichten van de cabine kunnen
niet gebruikt worden bij CE-toepassingen.
Schakel de voor- en achterlichten van de cabine
als volgt uit:
•
Voorkant: Haal de lichten uit het dak van
de cabine en koppel de kabels los van de
lichten. Breng de lichten opnieuw aan op de
cabine.
•
Achterkant: Verwijder de schroeven
waarmee de lenzen aan de lichten zijn
bevestigd. Verwijder de lampjes en breng de
lenzen opnieuw aan op de lichten.
g028462
4. Koplamp – links
5. Schroef (½" x 1")
6. Borgmoer (½")
(Figuur
9) met de
(Figuur
9).
Voor Groundsmaster 4100,
modellen 30604 en 30608
1.
Verwijder de 2 bouten, ringen en moeren
vooraan het bestuurdersplatform
1. Bout, ring en moer (2)
2.
Bevestig de linker- en rechterkoplampbeugels
vooraan het bestuurdersplatform. Gebruik
hiervoor de bouten, ringen en moeren die u
eerder verwijderd hebt. Plaats de beugels zoals
wordt getoond in
3.
Bevestig de linker- en rechterkoplamp aan de
beugels van de koplampen
bijgeleverde bevestigingen. Zorg ervoor dat de
lens van de richtingaanwijzer van de koplamp
zich aan de buitenkant van de machine bevindt.
4.
Steek de aansluiting van de meegeleverde
kabelboom van de koplamp in de kabelboom
van de stuurkolom onder de opening in de
stuurkap.
5.
Leid de kabelboom van de koplamp onder de
voorrand van het bestuurdersplatform en sluit
aan op de koplampen
7
(Figuur
Figuur 10
Figuur
11.
(Figuur
11) met de
(Figuur
11).
10).
g021734
