De Claxon Monteren - Toro 31504 Installatie-Instructies
Eu-verlichtingsset
Inhoudsopgave
4
De claxon monteren
Benodigde onderdelen voor deze stap:
1
Claxon
1
Bout (5/16" x ¾")
1
Flensmoer (5/16")
1
Claxonschakelaar
1
Rubberen claxonknop
Procedure
1.

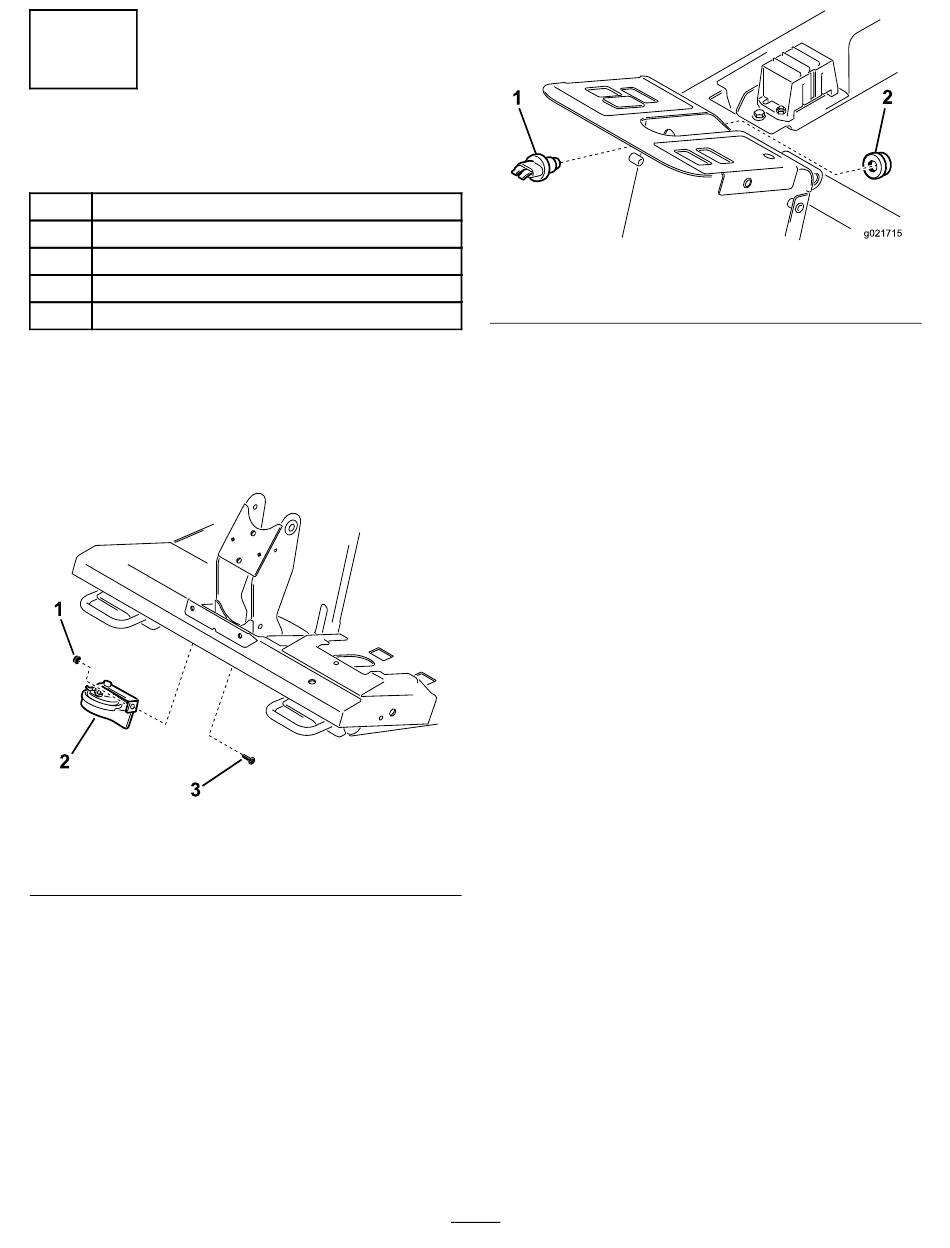

Monteer de claxonbeugel op de lip onder het
platform. Gebruik een bout (5/16" x ¾") en
borgmoer (⅜")
(Figuur
de achterzijde van de machine.
1. Flensmoer
2. Claxon
2.
Plaats de claxonschakelaar in de opening in de
stuurkolom
(Figuur
5). Draai de claxon naar
Figuur 5
3. Bout
6).
1. Claxonschakelaar
3.
Monteer de claxonschakelaar op de stuurkolom
door de rubberen claxonknop erop te schroeven
(Figuur
6).
4.
Zoek de kabelboomaansluitingen in de
stuurkolom. Sluit de kabelboomaansluitingen
met de aanduiding 'claxon' aan op de claxon en
de schakelaar.
5.
Bevestig de kabelboom.
Opmerking:
dient u erop te letten dat de kabelboom niet
onder spanning komt te staan of beschadigd
wordt als u het stuur kantelt.
g238654
5
Figuur 6
2. Claxonknop
Bij het aanbrengen van de kabels
g021715
