De achterlichten monteren
Benodigde onderdelen voor deze stap:
1
Lichtbevestiging – links
1
Lichtbevestiging – rechts
2
Achterlicht
2
Kabelboom van verbindingsdraad
2
Kabelboomklem
Procedure
1.
Verwijder de bovenste bout, ring en moer
waarmee de beugel van de achterbumper aan
de linkerframerail is bevestigd
Bewaar de bout, ring en moer.

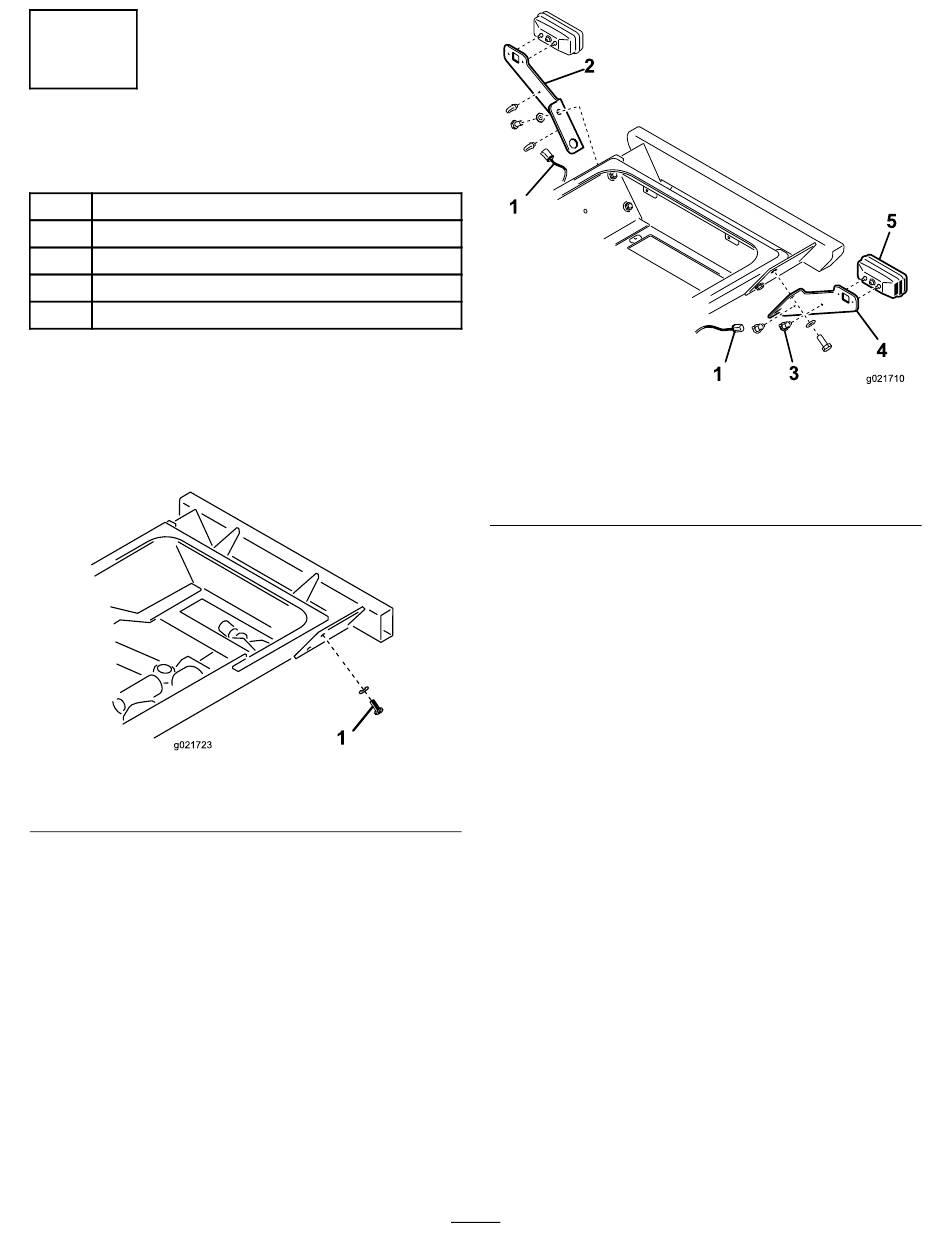

Figuur 14
1. Bout, ring en moer van beugel van achterbumper
2.
Gebruik de bout, ring en moer die u eerder
verwijderd hebt om de voet van de linkerlamp
aan de beugel en het frame te bevestigen
(Figuur
15). Zorg ervoor dat de onderste
opening van de lampbevestiging zich over de
onderste montagebout van de bumper bevindt.
Opmerking:
linker en rechter lamp
bevestigingen. Zorg ervoor dat u de juiste
bevestiging gebruikt.
1. Kabelboom van
(Figuur
14).
2. Lampbevestiging – rechts
3. Kabelboomklem
3.
4.
g021723
5.
6.
7.
8.
9
Figuur 15
verbindingsdraad
Monteer het achterlicht op de lampbevestiging
met de bouten en moeren die bij de lamp zijn
geleverd
(Figuur
15).
Opmerking:
Verzeker dat de lamp zo wordt
geplaatst dat de afdichting door het gat in de
lampbevestiging steekt en dat de gele kant naar
de buitenkant van de machine wijst.
Herhaal deze procedure aan de rechterkant van
de machine.
Sluit de verbindingsdraden van de meegeleverde
kabelboom van het achterlicht aan op de
aansluitingen van de achterste kabelboom van
de machine.
Leid de rechterkabelboom onder de
rechterkant van de tractie-eenheid
naar het rechterachterlicht. Sluit
de bedradingsaansluiting aan op de
varkensstaartaansluiting van het licht
15).
Leid de linkerkabelboom onder de linkerkant
van de tractie-eenheid naar het linkerachterlicht.
Sluit de bedradingsaansluiting aan op de
varkensstaartaansluiting van het licht
15).
Bevestig de kabelboom en verbindingsdraden
met de kabelbeugels en kabelbinders.
g021710
4. Lampbevestiging – links
5. Achterlicht (2)
(Figuur
(Figuur
