iTHERM MultiSens Bundle TMS31 Multipoint-thermometer

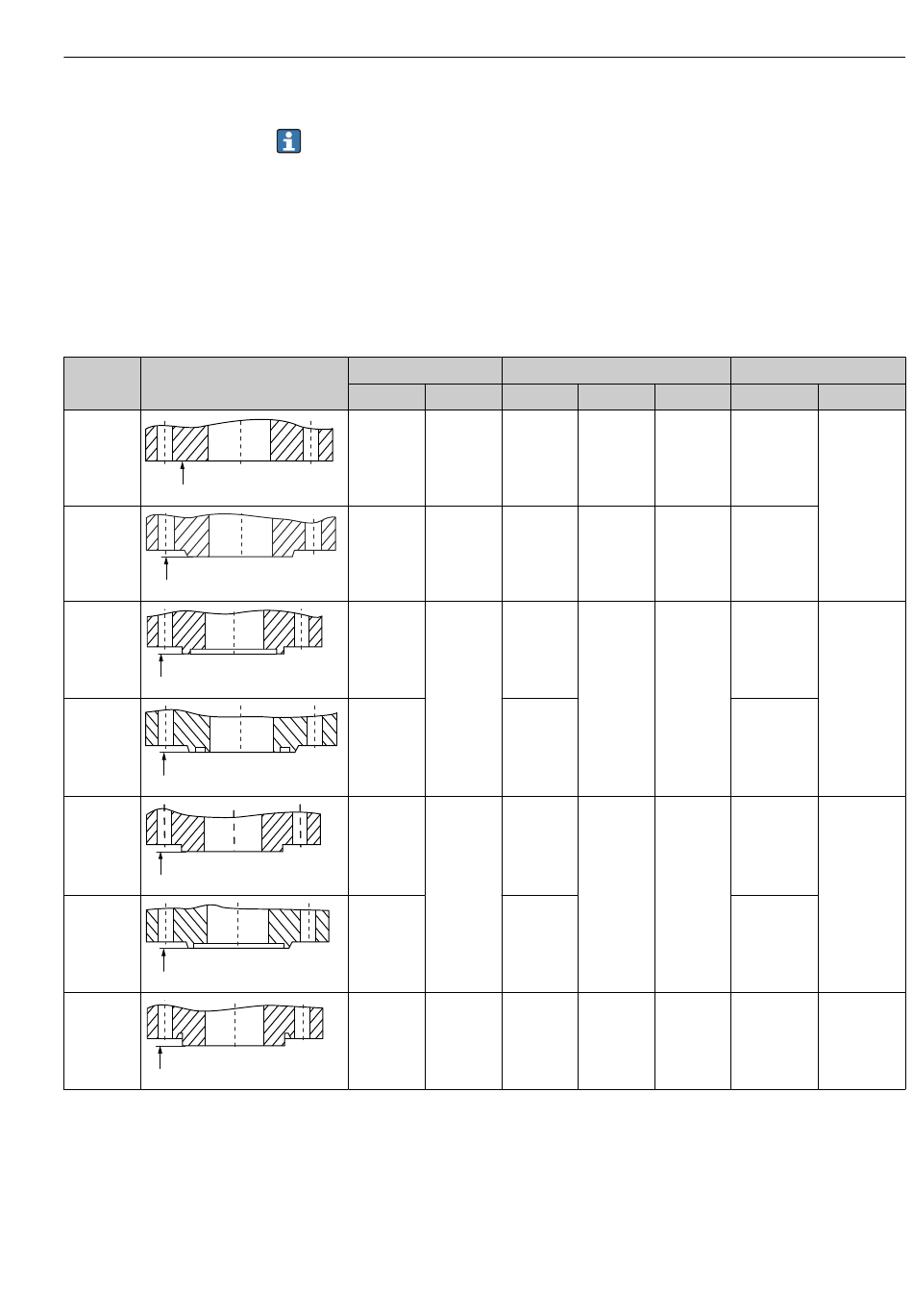

Geometrie van de afdichtoppervlakken
Flenzen
Afdichtoppervlak
Zonder
raised face
U
Met raised
face
U
Tongue
U
Groef
U
Projectie
U
Uitsparing
U
Projectie
U
Endress+Hauser
11.5.4
Procesaansluiting
De flenzen worden geleverd in roestvast staal AISI 316L met materiaalnummer
1.4404 of 1.4435. Voor wat betreft de temperatuurstabiliteit, zijn de materialen
1.4404 en 1.4435 gegroepeerd onder 13E0 in DIN EN 1092-1 tab.18 en onder 023b
in JIS B2220:2004 tab. 5. De ASME-flenzen zijn gegroepeerd onder tab. 2-2.2 in
ASME B16.5-2013. Inches zijn omgezet in metrische eenheden (in - mm) met de
factor 2,54. In de ASME-norm, is de metrische data afgerond op 0 of 5.
Versies
• EN-flenzen: Europese norm DIN EN 1092-1:2002-06 en 2007
• ASME-flenzen: American Society of Mechanical Engineers ASME B16.5-2013
1)
DIN 2526
Vorm
Rz (µm)
A
-
B
40 ... 160
A0043514
C
40 ... 160
D
40
E
16
A0043516
F
-
A0043517
N
A0043518
V 13
-
A0043519
R 13
A0043520
V 14
Voor O-
ringen
A0043521
DIN EN 1092-1
Vorm
Rz (µm)
Ra (µm)
2)
A
12,5 ... 50
3,2 ... 12,5
3)
B1
12,5 ... 50
3,2 ... 12,5
B2
3,2 ... 12,5
0,8 ... 3,2
C
3,2 ... 12,5
0,8 ... 3,2
D
E
12,5 ... 50
3,2 ... 12,5
F
H
3,2 ... 12,5
3,2 ... 12,5
Technische gegevens
ASME B16.5
Vorm
Ra (µm)
Vorm B (FF)
3,2 ... 6,3
(AARH
125 ... 250
Raised face
µin)
(RF)
Tongue (T)
3,2
Groef (G)
Male (M)
3,2
Female (F)
-
-
45
