CAME VER10DMS Installatiehandleiding pagina 7
Inhoudsopgave

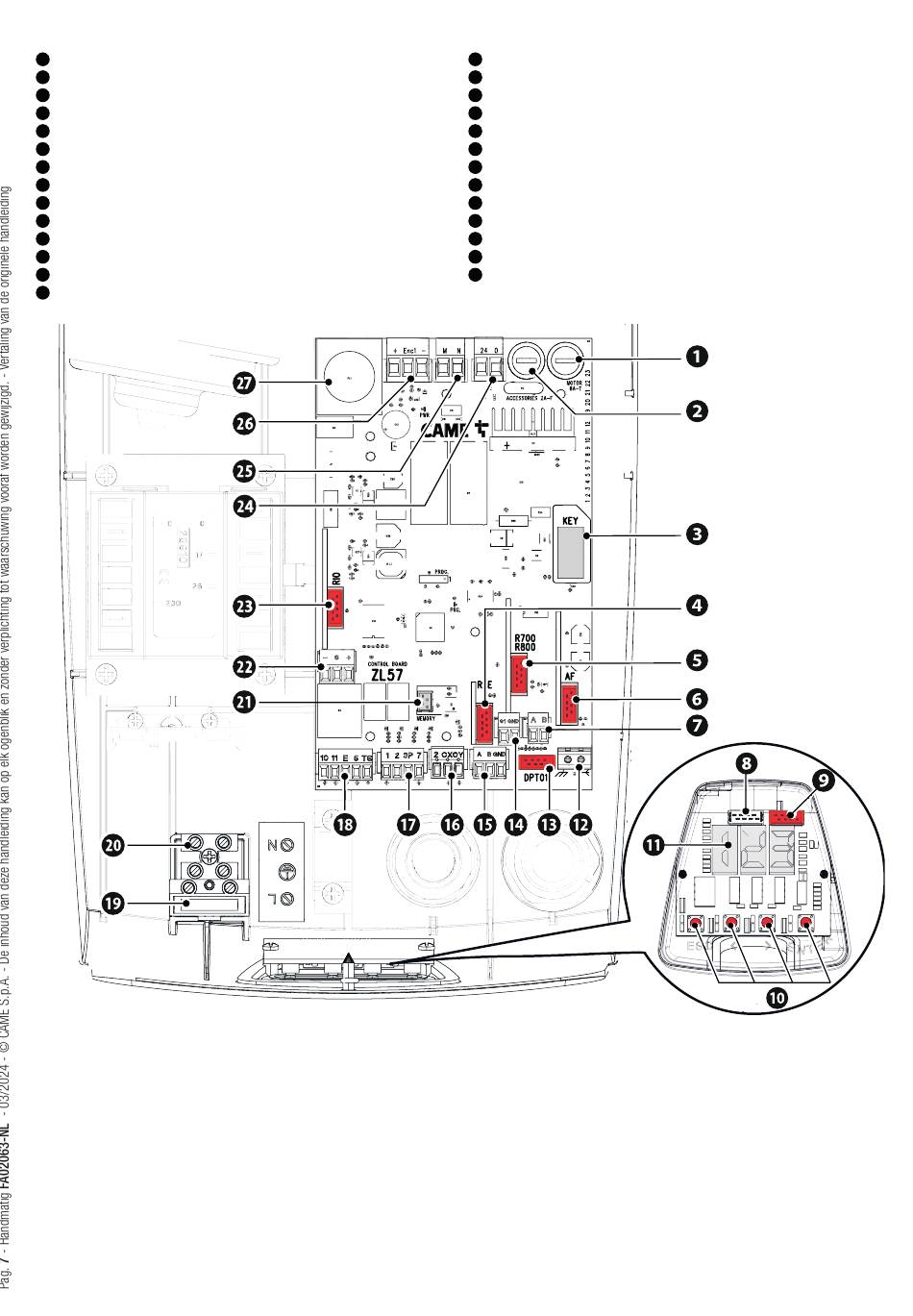

Printplaat
1
Zekering voor de motor
2
Zekering voor de uitrustingen
3
Connector voor apparaat CAME KEY / Gateway Wi-Fi - BLE / Slave-module
4
Connector voor RSE-kaart
5
Connector voor decoderingskaart R700 of R800
6
Connector voor de rf-insteekkaart (AF)
7
Klemmenbord voor de aansluiting van het codeklavier
8
Niet gebruikt
9
Connector voor aansluiting aan de printplaat
10
Programmeringstoetsen
11
Display
12
Klemmenbord voor de aansluiting van de antenne
13
Connector programmeringskaart DPT01
14
Klemmenbord voor de aansluiting van de transponderlezer
15
Klemmenbord voor CRP-aansluiting
16
Klemmenbord voor de aansluiting van de beveiligingen
17
Klemmenbord voor de aansluiting van de bedieningen
18
Klemmenbord voor de aansluiting van de signaleringsapparatuur
19
Lijnzekering
20
Klemmenbord voor de voeding
21
Connector voor memory roll-kaart
22
Klemmenbord voor de aansluiting van de RGP1-module
23
Connector voor RIO CONN-kaart
24
Klemmenbord voor de voeding van de printplaat
25
Klemmenbord voor de aansluiting van de motor
26
Klemmenbord voor de aansluiting van de encoder
27
Courtesy-lamp
