Toro 79010 Installatie-Instructies pagina 2
Set met hefpedaal voor maaidek
1
De machine gebruiksklaar
maken
Geen onderdelen vereist
Procedure
1. Parkeer de machine op een horizontaal oppervlak
en schakel de aftakas uit.
2. Zet de rijhendels naar buiten in de parkeerstand,
schakel de motor uit, verwijder het contactsleuteltje
en wacht totdat alle bewegende delen tot stilstand
zijn gekomen voordat u de bestuurdersstoel verlaat.
3. Breng het maaidek naar boven tot de hoogste
maaistand. Plaats blokken onder het maaidek zodat
het ondersteund wordt in de laagste of de op een na

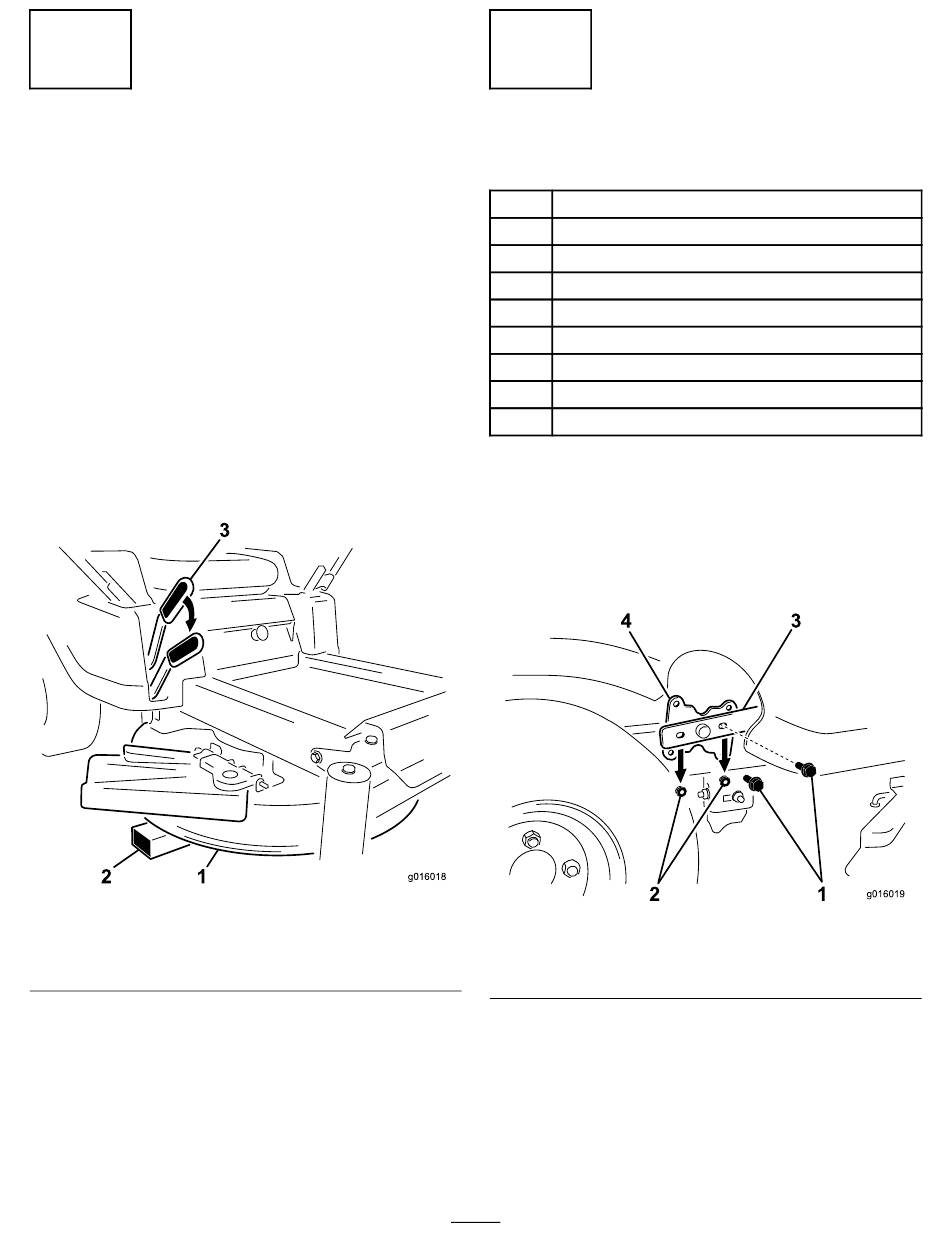

laagste stand (Figuur 1).
2
1
1. Maaidek
2. Blok
4. Laat het maaidek zakken tot het op de blokken rust
(Figuur 1). Zo kunt u de maaihoogtehendel veilig
verwijderen.
Figuur 1
3. Maaihoogtehendel, naar
beneden
2
De beugels monteren
Benodigde onderdelen voor deze stap:
1
Excentrische hefplaat
2
Bout (5/16 x 1-1/4 inches)
2
Borgmoer (5/16 inch)
2
Drukring
1
Anti-seize smeermiddel
2
Afstandsstuk
1
Pedaalbeugel
1
Bout (3/8 x 1 inch)
2
Borgmoer (3/8 inch)
Procedure
1. Zoek de hefarm en de hefhendel onder de
rechterhouder (Figuur 2).
2. Verwijder de bevestigingen waarmee de hefarm aan
de zijde van de hefhendel bevestigd is (Figuur 2).
g016018
1. Bout (5/16 x 1 inch)
2. Borgmoer (5/16 inch)
3. Zoek het pakje anti-seize smeermiddel en twee
drukringen tussen de losse onderdelen. Breng
smeermiddel aan op beide kanten van elke drukring.
4. Breng een drukring aan op de draaistang van de
hefhendel (Figuur 3). Monteer de hefarm terug op
de zijde van de hefhendel en de ring. Dek de hefarm
af met een andere drukring.
2
2
1
Figuur 2
3. Hefarm
4. Zijde van hefhendel
g016019
