Toro 79010 Installatie-Instructies pagina 3
Set met hefpedaal voor maaidek
2
1. Drukring
2. Hefarm

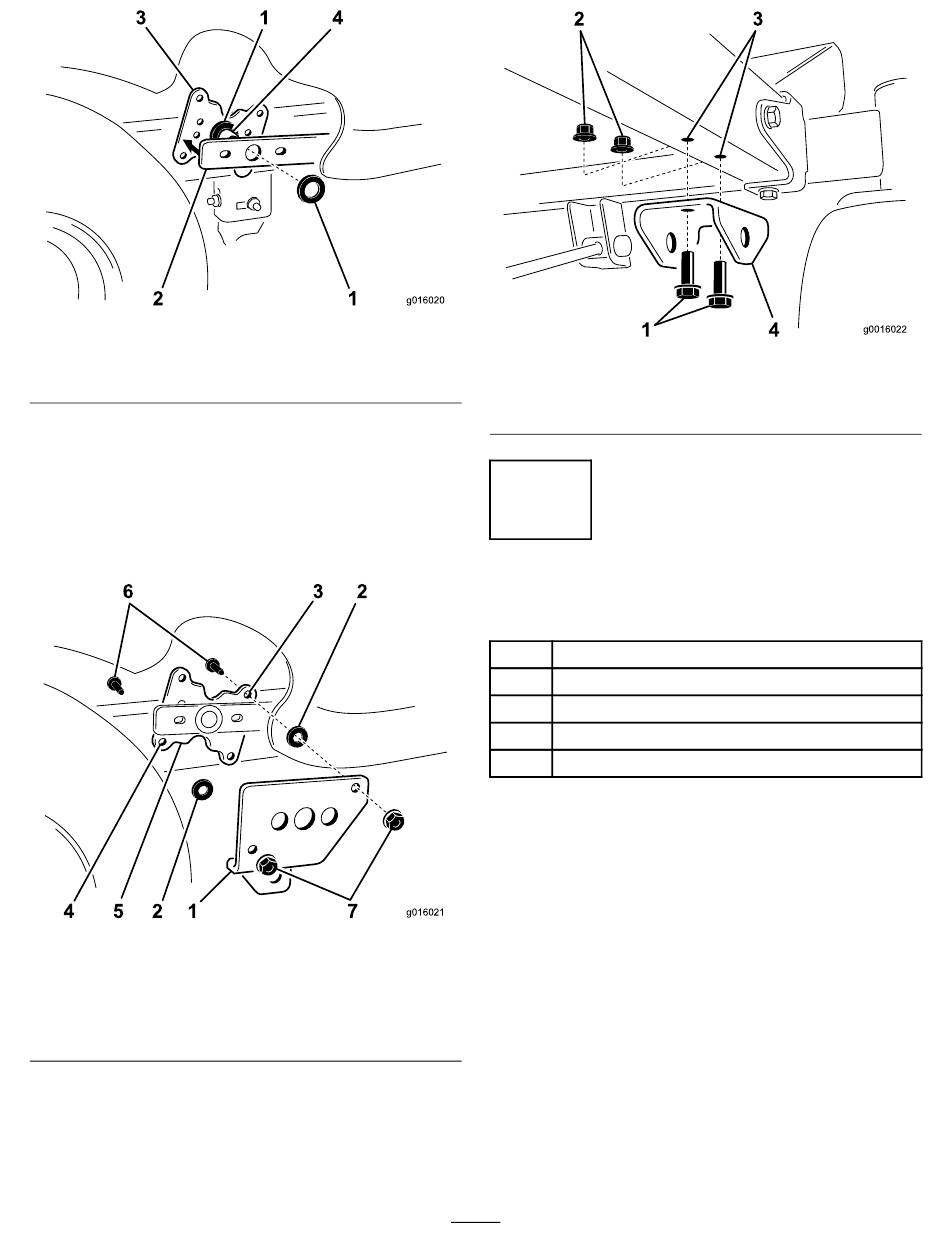

5. Monteer twee tussenringen op het bovenste en
het onderste gat van de zijde van de hefhendel
en breng de excentrische voethefplaat aan op de
hefarm (Figuur 4). Monteer twee bouten (5/16 x
1-1/4 inches) door de gaten van de hefplaat, de
tussenringen en de hefarm. Bevestig het geheel met
twee borgmoeren (5/16 inch).
4
5
2
1
1. Excentrische beugel
2. Afstandsstuk
3. Bovenste opening
4. Onderste opening
6. Monteer aan de rechtervoorkant van de machine
de pedaalbeugel op het chassis. Raadpleeg hierbij
Figuur 5.
1
Figuur 3
3. Zijde van hefhendel
4. Draaistang, hefhendel
7
Figuur 4
5. Zijde van hefhendel
6. Bout (5/16 x 1-1/4 inches)
7. Borgmoer (5/16 inch)
g016020
1. Bout (3/8 x 1 inch)
2. Borgmoer (3/8 inch)
3
Het pedaal monteren
Benodigde onderdelen voor deze stap:
1
Pedaal
2
Flenslager
3
Platte ring (ID 17/32 inch)
3
Borgpen
1
Hefstang
Procedure
1. Breng een flenslager aan in elk gat van de beugel,
zoals op Figuur 6.
Opmerking: Mogelijk moet u de lagers met een
g01602 1
rubberen hamer in de gaten van de beugel tikken.
3
1
4
Figuur 5
3. Gaten in chassis
4. Pedaalbeugel
g001602 2
