Toro 79010 Installatie-Instructies pagina 4
Set met hefpedaal voor maaidek
1. Pedaal
2. Flenslager

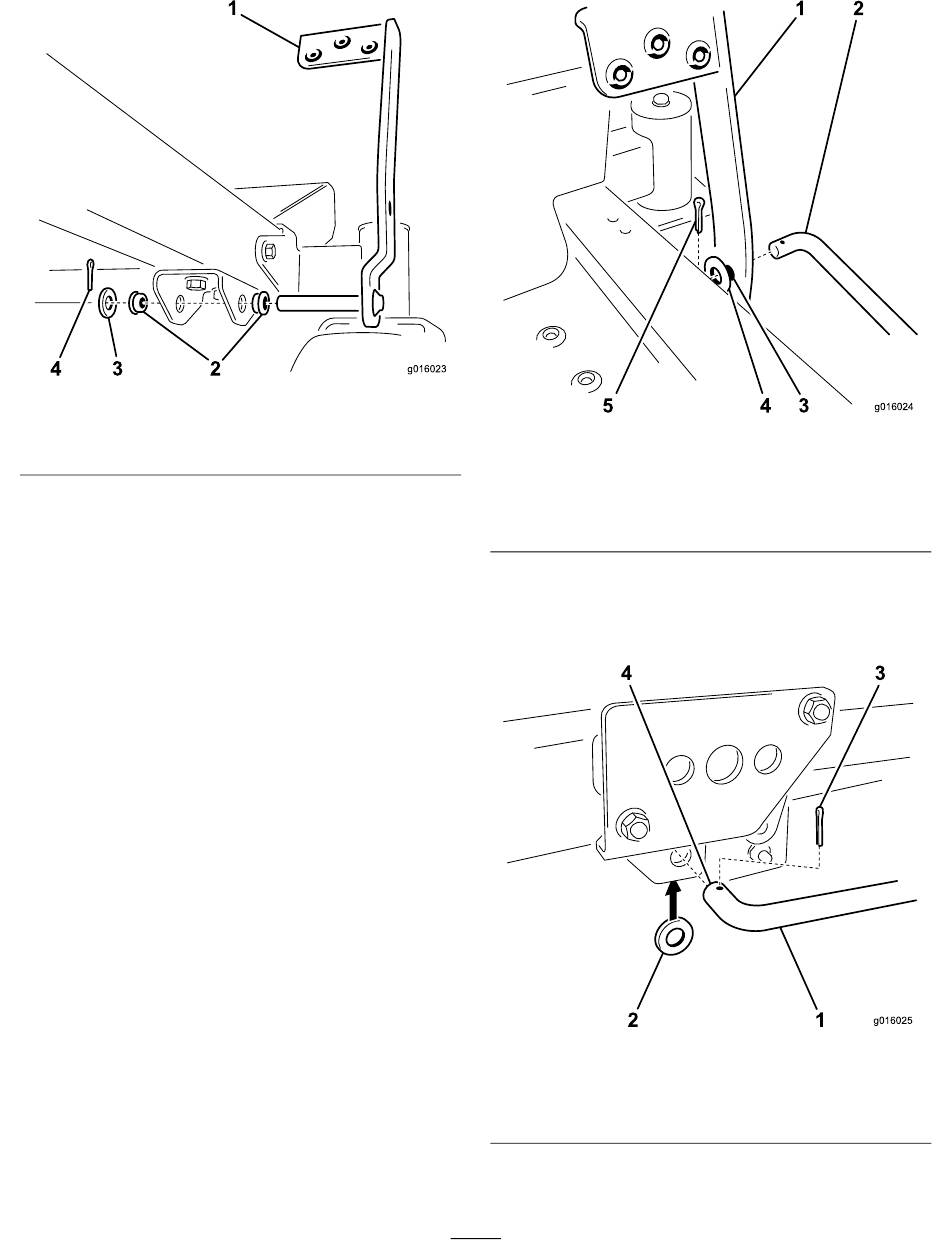

2. Monteer het pedaal op de voorste beugel (Figuur 6)
met de as van het pedaal in de gaten van de beugel
waar u de flenslagers hebt aangebracht.
3. Bevestig het pedaal met een platte ring (ID 17/32
inch) en een borgpen (Figuur 7).
4. Monteer vooraan de machine het gebogen uiteinde
van de hefstang door het kleine gat van de pedaalarm
(Figuur 7). Monteer een ring op het uitstekende eind
en bevestig met een borgpen.
Figuur 6
3. Ring
4. Borgpen
g016023
1. Pedaalarm
2. Gebogen einde van de
hefstang
3. Klein gat in pedaalarm
5. Breng het gebogen uiteinde van de hefstang in
de grote excentrische beugel langs de buitenkant
(Figuur 8). Monteer een ring op het uitstekende eind
en bevestig met een borgpen.
1. Gebogen einde van de
hefstang
2. Ring
6. Controleer alle bevestigingen waarmee het hefpedaal
bevestigd is en draai vast indien nodig.
4
Figuur 7
4. Ring
5. Borgpen
2
Figuur 8
3. Borgpen
4. Hefstang
g016024
1
g016025
