Lte communicatie module
8
Adres
Pin bezetting
Stel het adres van de module in het bereik van:
 van 0 tot 3 als deze aangesloten wordt op een INTEGRA 24 of INTEGRA 32
alarmsysteem;
 van 0 tot 7 als deze aangesloten wordt op een andere INTEGRA of INTEGRA Plus
alarmsysteem.
Het adres moet anders ingesteld worden dan de andere apparaten aangesloten op de
bediendeel bus van het alarmsysteem (het alarmsysteem ondersteund geen apparaten met
hetzelfde adres).
4.3
Installatie van de antenne
De INT-GSM LTE module wordt met antenne geleverd. De antenne kan worden vervangen
door een externe antenne die op de behuizing of op enige afstand daarvan gemonteerd
wordt. Als dit het geval is, dan heeft u de IPX-SMA adapter nodig.
De antenne op enige afstand van de behuizing monteren wordt overal aanbevolen waar
dikke betonnen muren, metalen scheidingswanden, etc. zijn, welke het bereik van het
draadloze signaal op de installatie locatie van de module kunnen verminderen.
Installeer de antenne niet parallel aan elektriciteitskabels omdat dit de prestaties van de
antenne kan beïnvloeden.
4.4
Verbinding
De module kan direct op het alarmsysteem worden aangesloten of via de ETHM-1 module.
Het wordt aanbevolen om onafgeschermde niet-getwiste (alarm)kabel te gebruiken.
4.4.1
Aansluiten op het alarmsysteem
1. Sluit de +12V, COM, DTM en CKM aan op de desbetreffende aansluitingen van het
alarmsysteem (Afb. 4). Gebruik voor het aansluiten van de +12V en COM-aansluitingen
flexibele geleiders met een doorsnede van 0,5-0,75 mm
kabel gebruikt wordt mogen de DTM (data) en CKM (clock) signalen nooit verzonden
worden door één twisted pair. Alle aders moeten in één kabel zitten.
0
1

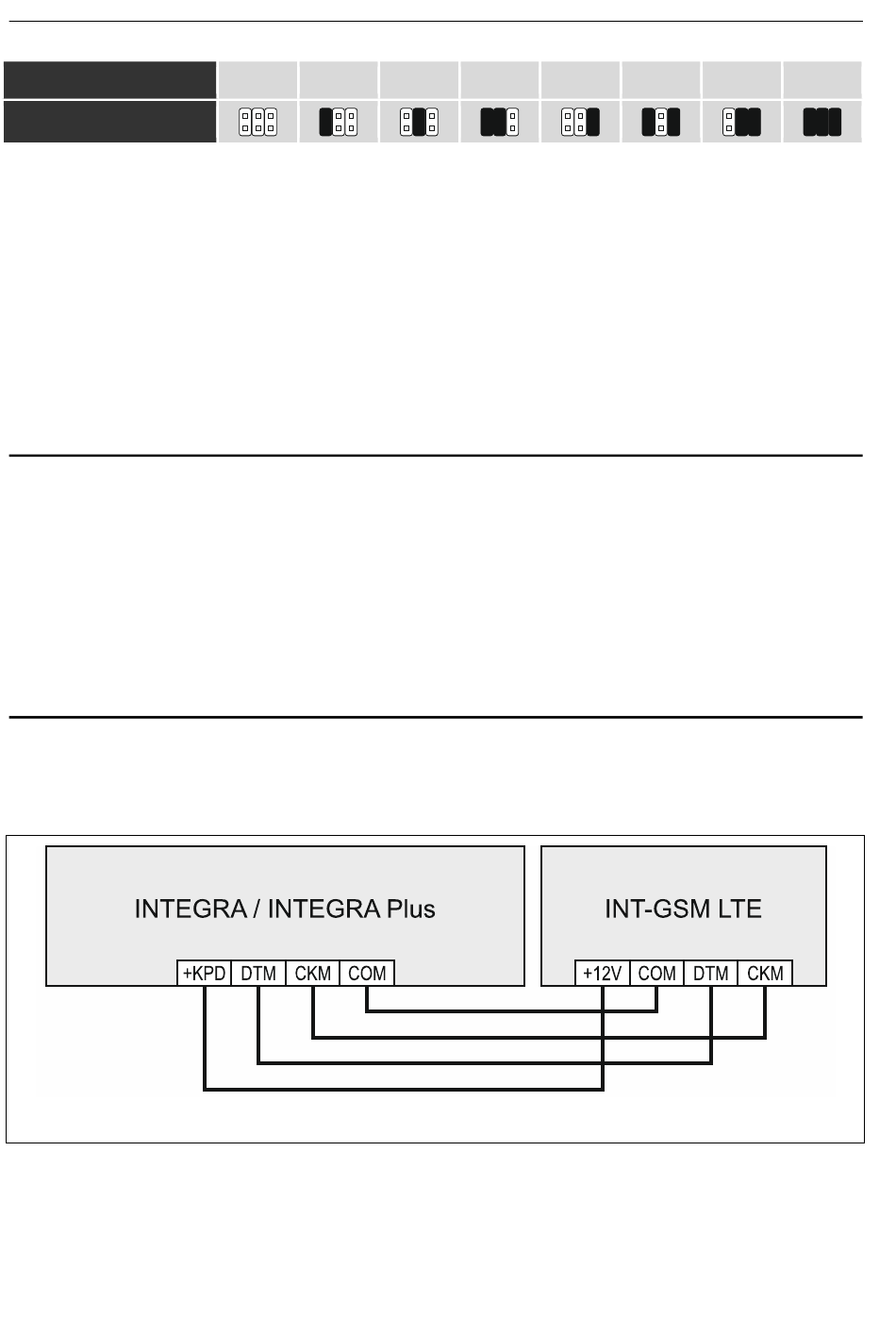

Afb. 4. De module aansluiten op het alarmsysteem.
INT-GSM LTE
2
3
Tabel 1.
4
5
6
2
. Indien het twisted-pair type
SATEL
7
