Lte communicatie module
SATEL
2. Indien het alarmsysteem geconfigureerd moet worden via het Ethernet (TCP/IP) netwerk
met gebruik van het DLOADX programma, sluit dan de RS-232 poort van de module aan
op de RS-232 poort van het alarmsysteem. Afhankelijk van het alarmsysteem dient de
verbinding met één van de volgende kabels worden gemaakt:
INTEGRA / INTEGRA Plus met RJ type aansluiting: RJ/PIN5 (Afb. 5),
INTEGRA met PIN5 type aansluiting: PIN5/PIN5 (Afb. 6).
(Bovengenoemde kabels zijn verkrijgbaar via www.osec.nl):

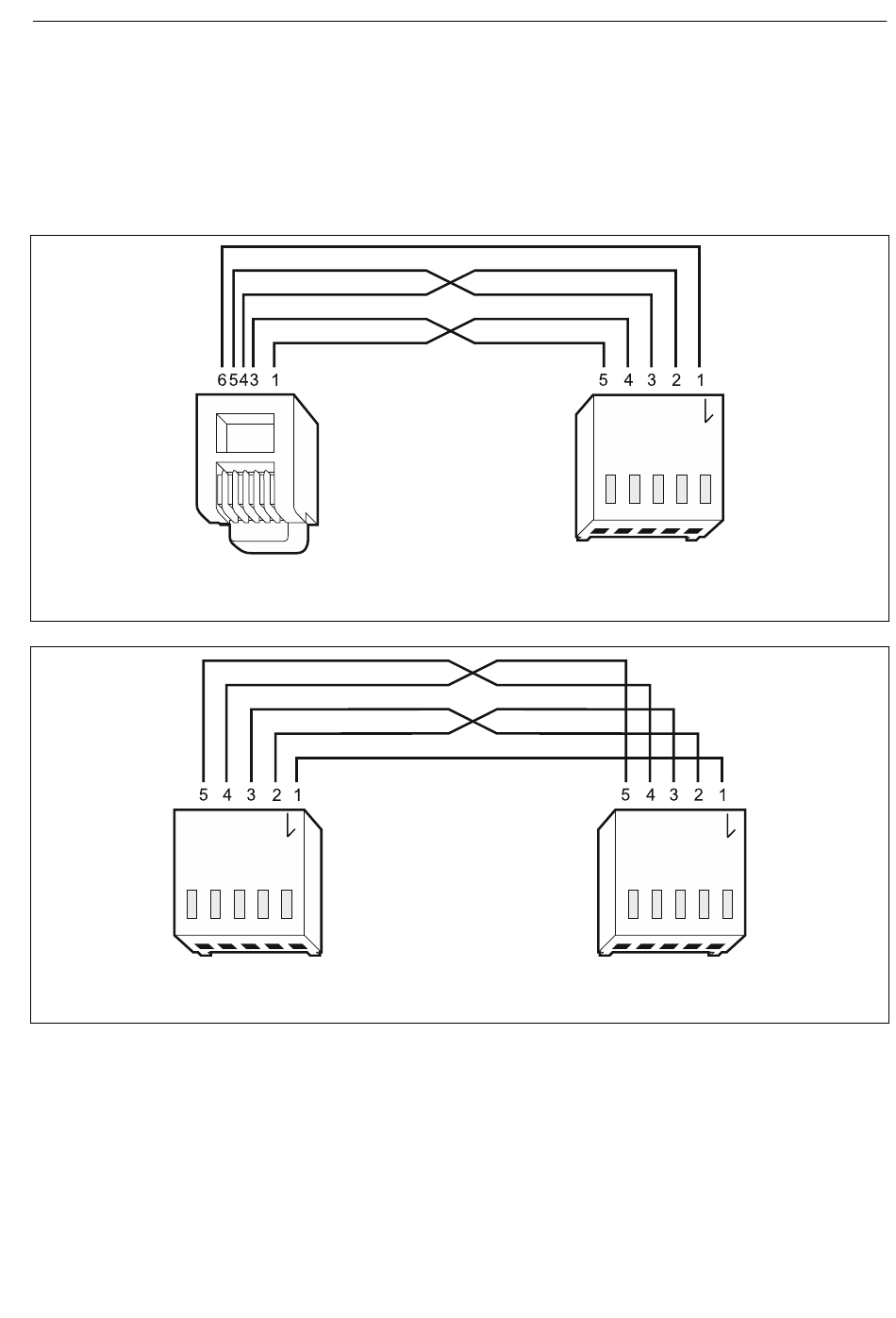

Afb. 5. Kabel aansluitschema welke de RS-232-poorten van de INT-GSM LTE module en het
INTEGRA / INTEGRA Plus alarmsysteem met elkaar verbindt via de RJ aansluiting.
Afb. 6. Kabel aansluitschema welke de RS-232-poorten van de INT-GSM LTE module en het
INTEGRA alarmsysteem met elkaar verbindt via de PIN5 aansluiting.
4.4.2
Aansluiten op de ETHM-1 Plus module
Als de module gebruikt wordt in combinatie met de ETHM-1 Plus-module (firmware versie
2.07 of nieuwer vereist), moeten de verbindingen tussen de modules en het alarmsysteem
worden gemaakt zoals Afb. 7.
INT-GSM LTE
9
